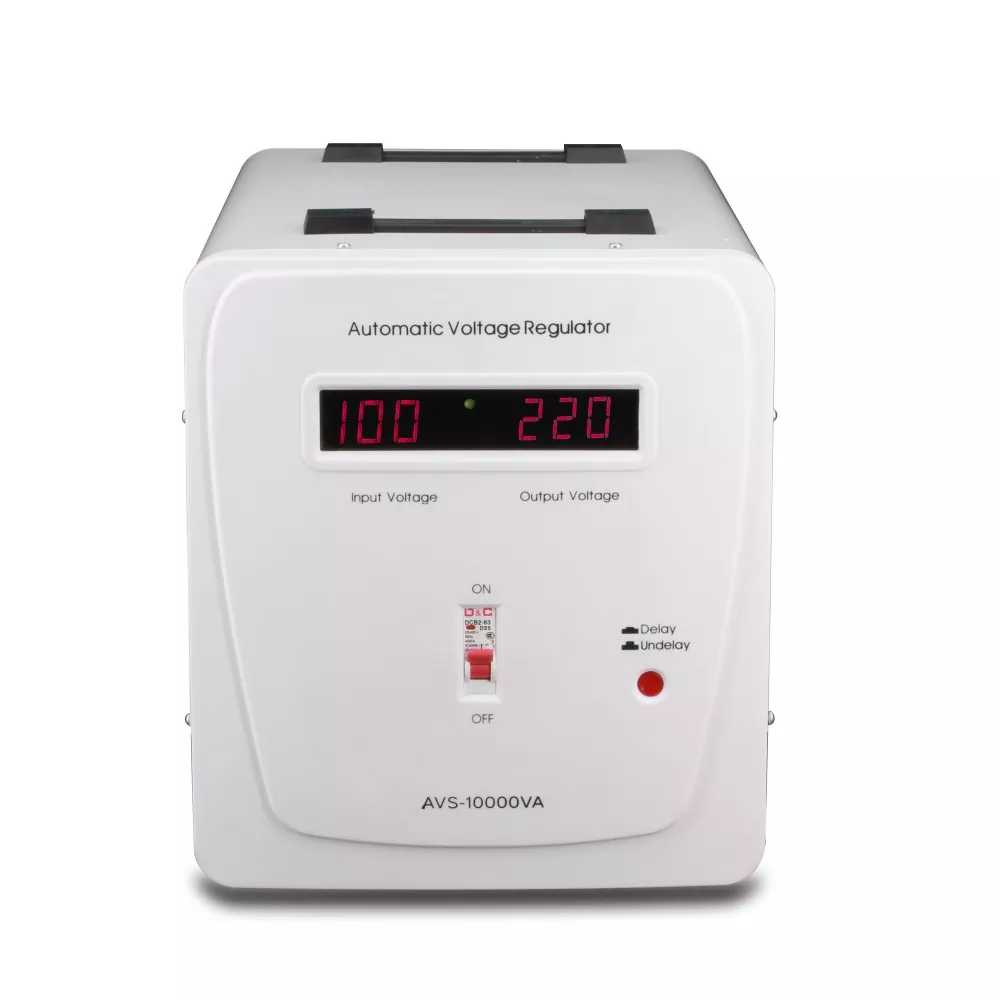

Автоматический регулятор напряжения 10 кВА

Проблемы качества напряжения часто упускаются из виду на малых и средних предприятиях. Колебания напряжения сети могут привести к перезагрузке контроллеров ЧПУ, нестабильности крутящего момента двигателя, отклонению температуры нагрева, а также к срабатыванию преобразователей частоты (ЧРП) по аварийному отключению или даже к перегоранию силовых модулей в тяжелых случаях. Один скачок напряжения может вывести из строя производственное оборудование стоимостью в сотни тысяч юаней, а простой всей производственной линии, вызванный провалами напряжения, может привести к потерям, исчисляемым тысячами юаней в час.

AVS-10000 предназначен для установки после главной заводской распределительной коробки, обеспечивая питанием все высоконагруженное оборудование (например, воздушные компрессоры, термопластавтоматы, центральное кондиционирование, сушилки и системы освещения).

Когда напряжение сети колеблется от 130 до 270 В, автоматический регулятор напряжения 10 кВА автоматически переключает отводы, чтобы обеспечить стабильность выходного напряжения в безопасном диапазоне 180–255 В с точностью ±8%. Его тороидальный трансформатор имеет КПД более 96%, что гарантирует, что он не перегреется даже при длительной работе с полной нагрузкой; Самовосстанавливающийся автоматический выключатель на 50 А выдерживает высокие пусковые токи, возникающие при запуске нескольких двигателей, предотвращая нежелательные отключения.

Рассмотрим небольшой литейный цех, оснащенный 20 компьютерами, 5 станками с ЧПУ и 3 кондиционерами: после установки AVS-10000 количество отказов оборудования, вызванных перебоями в напряжении, сократилось с 12 инцидентов в год до одного, что привело к ежегодной экономии более 50 000 юаней на затратах на техническое обслуживание и потерях из-за простоя производства.

Параметр продукта

Ключевые особенности

1. Мощное централизованное регулирование.

AVS-10000 обеспечивает непрерывную активную мощность 4800 Вт, достаточную для обработки общей нагрузки большинства небольших заводских объектов. В нем используются клеммные колодки входа/выхода промышленного класса, позволяющие пользователям напрямую подключать кабели сечением 10 мм² или 16 мм², что устраняет необходимость в адаптерных розетках и обеспечивает безопасность и надежность.

2. Автоматический выключатель промышленного класса на 50 А.

В отличие от бытовых моделей, AVS-10000 оснащен термомагнитным выключателем на 50 А, который обеспечивает превосходную отключающую способность и устойчивость к импульсным токам. Он может выдерживать пусковые токи (до 6–8 раз превышающие номинальный ток) длительностью менее одной секунды, связанные с запуском трехфазных двигателей, тем самым предотвращая сбои в производстве, вызванные частыми отключениями. Автоматический регулятор напряжения 10 кВА также обеспечивает точную защиту от перегрузки: если нагрузка постоянно превышает 4800 Вт, автоматический выключатель срабатывает в течение времени от нескольких секунд до десятков секунд, эффективно защищая трансформатор и электрическую проводку.

3. Тороидальный трансформатор с 7 отводами – быстрый отклик, низкие потери

· Конструкция с отводом напряжения обеспечивает шаг регулировки примерно 15–20 В на отвод со временем отклика <40 мс.

· Тороидальная структура сводит к минимуму утечку магнитного поля, предотвращая электромагнитные помехи близлежащим ПЛК, датчикам и контрольно-измерительным приборам.

· Естественное охлаждение (безвентиляторная конструкция) исключает риск отключения из-за перегрева, вызванного отказом вентилятора.

· Поддерживает 120% кратковременную перегрузку (60 секунд) для удовлетворения пиковых потребностей в мощности во время производственных процессов.

4. Комплексная защита и мониторинг

· Защита от перегрева: автоматически отключает выход, если внутренняя температура достигает ≥120°C; автоматически возобновляет работу при понижении температуры.

· Защита от повышенного/пониженного напряжения: отключает выход, если напряжение выходит за пределы диапазона 180–255 В; автоматически перезапускается (с задержкой по времени) после стабилизации напряжения.

· Защита от короткого замыкания: Быстрое отключение с помощью автоматического выключателя на 50 А.

· Задержка запуска: выбираемая задержка на 6 секунд (общее оборудование) или 180 секунд (компрессоры/холодильное оборудование) для предотвращения скачков напряжения, вызванных одновременным запуском.

· Светодиодные индикаторы и двойные вольтметры: мониторинг входного напряжения, выходного напряжения и рабочего состояния в режиме реального времени, что облегчает быструю оценку проверяющим персоналом.

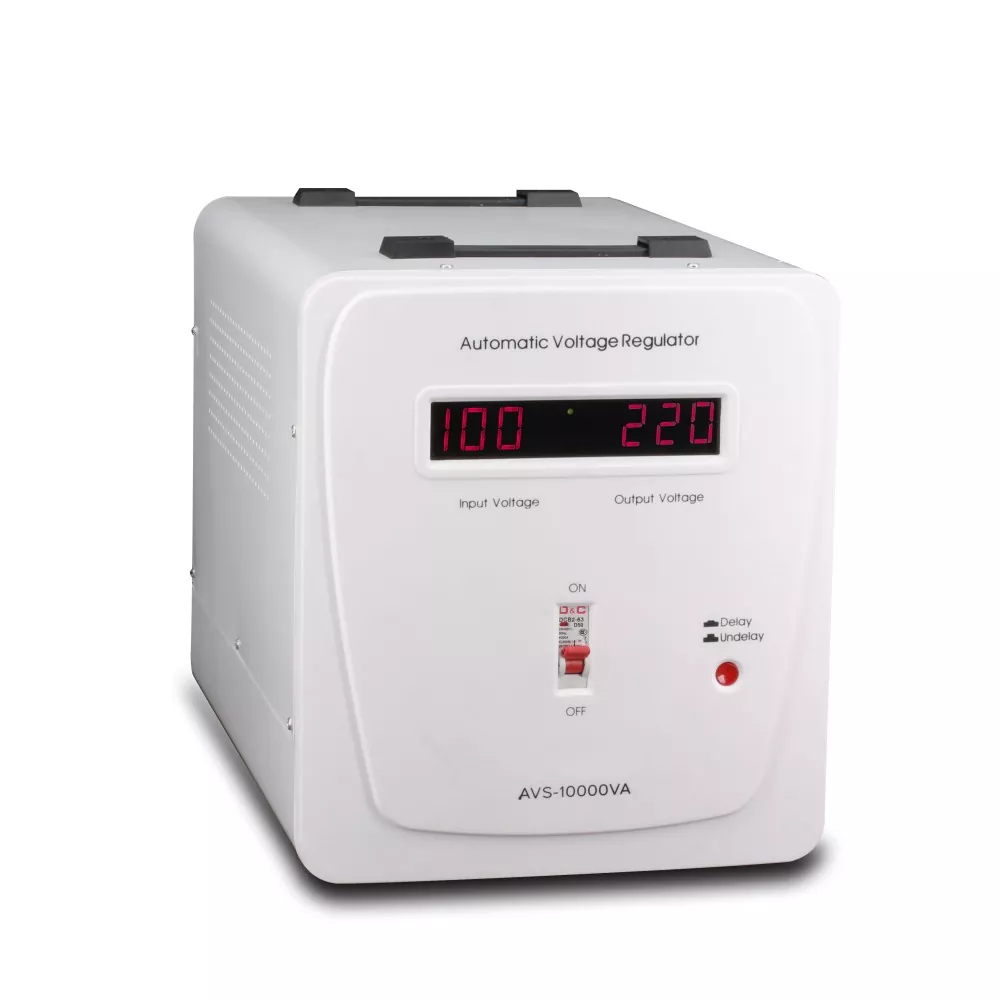

5. Прочный башенный корпус для промышленных условий.

Размеры: 405×260×310 мм; Вес нетто: 15,5 кг; Металлический корпус с вентиляционными решетками спереди, сзади и по бокам. Подходит для размещения в распределительных шкафах, на стойках или на полу. Рабочая температура: 0–40°С; Относительная влажность: 10–90 % (без конденсации); соответствует требованиям, предъявляемым к типовым промышленным объектам.

6. Полная интеграция с генераторами и ИБП.

При переключении на генератор из-за нестабильности сети или перебоев в подаче электроэнергии выходное напряжение и частота генератора могут колебаться. Подключение AVS-10000 после генератора стабилизирует выходное напряжение, защищая чувствительное оборудование, расположенное ниже по цепи. Его также можно подключить последовательно с онлайн-ИБП, где ИБП обеспечивает резервную батарею, а AVS обеспечивает стабильность напряжения, создавая комплексное решение по обеспечению качества электроэнергии.

Применение продукта

1. Маленькие фабрики/цехи по переработке

Сценарий: Объекты, оснащенные 10–20 станками с ЧПУ, воздушными компрессорами, пылеулавливающими вентиляторами, системами освещения и компьютерами. Общая нагрузка составляет около 4000 Вт.

Решение: Установите AVS-10000 на главном распределительном щите, чтобы обеспечить стабилизацию напряжения всего оборудования. Результаты: двигатели работают плавно, точность обработки повышается, а контроллеры больше не перезагружаются неожиданно.

Окупаемость инвестиций: исходя из сокращения пяти аварий в год, каждый из которых обходится в 2000 юаней убытков, стоимость оборудования окупается в течение одного года.

2. Крупные холодильные склады/животноводческие фермы

Сценарий: Несколько компрессоров, вентиляторов, нагревателей и систем мониторинга. Колебания напряжения приводят к частым перегораниям компрессора (стоимость ремонта: 3000 юаней за единицу).

Решение: установите один AVS-10000 для стабилизации электропитания всей распределительной панели холодильной камеры с настройкой задержки 180 секунд для защиты компрессоров.

Результаты: Срок службы компрессоров увеличивается в 2–3 раза; ежегодные затраты на техническое обслуживание сокращаются более чем на 10 000 юаней.

3. Базовые станции связи/серверные помещения.

Сценарий: Базовые станции, содержащие импульсные источники питания, RRU, BBU и блоки кондиционирования воздуха. Напряжение сети существенно колеблется, в пределах от 140В до 260В.

Решение: Соедините AVS-10000 с импульсными источниками питания, чтобы оборудование базовой станции работало в нормальном диапазоне напряжения, тем самым снижая скорость потери соединения.

Результаты: процент отказов оборудования снижается на 70%; Доступность базовой станции повышается до 99,9%.

4. Коммерческие кухни/большие рестораны

Сценарий: одновременное использование нескольких электрических духовок, посудомоечных машин, льдогенераторов и холодильников приводит к серьезным перепадам напряжения.

Решение: используйте AVS-10000 для централизованной стабилизации напряжения, чтобы обеспечить стабильное напряжение для всего кухонного оборудования, предотвращая такие проблемы, как недостаточная температура духовки и сгоревшие контроллеры посудомоечной машины.

Результаты: стабильное качество приготовления пищи и значительное снижение затрат на техническое обслуживание.

5. Малые водопроводные станции/насосные станции в отдаленных районах.

Сценарий: Двигатели водяных насосов перегреваются и перегорают из-за низкого напряжения, что приводит к нарушению подачи воды. Решение: AVS-10000 питает шкафы управления водяными насосами; он поддерживает высокое выходное напряжение даже при провалах напряжения, обеспечивая надежный запуск и работу двигателя.

Результат: увеличение времени непрерывной работы водяных насосов и снижение частоты аварийного ремонта.
