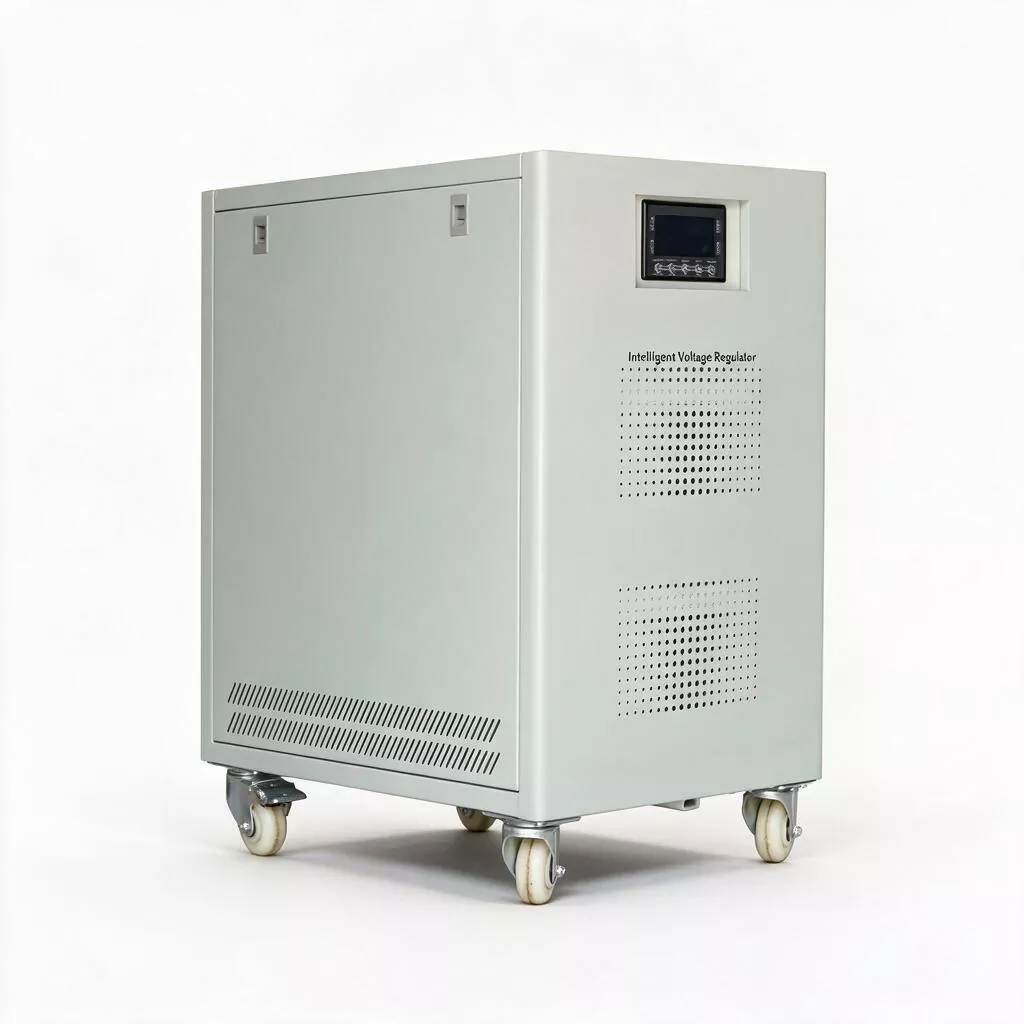

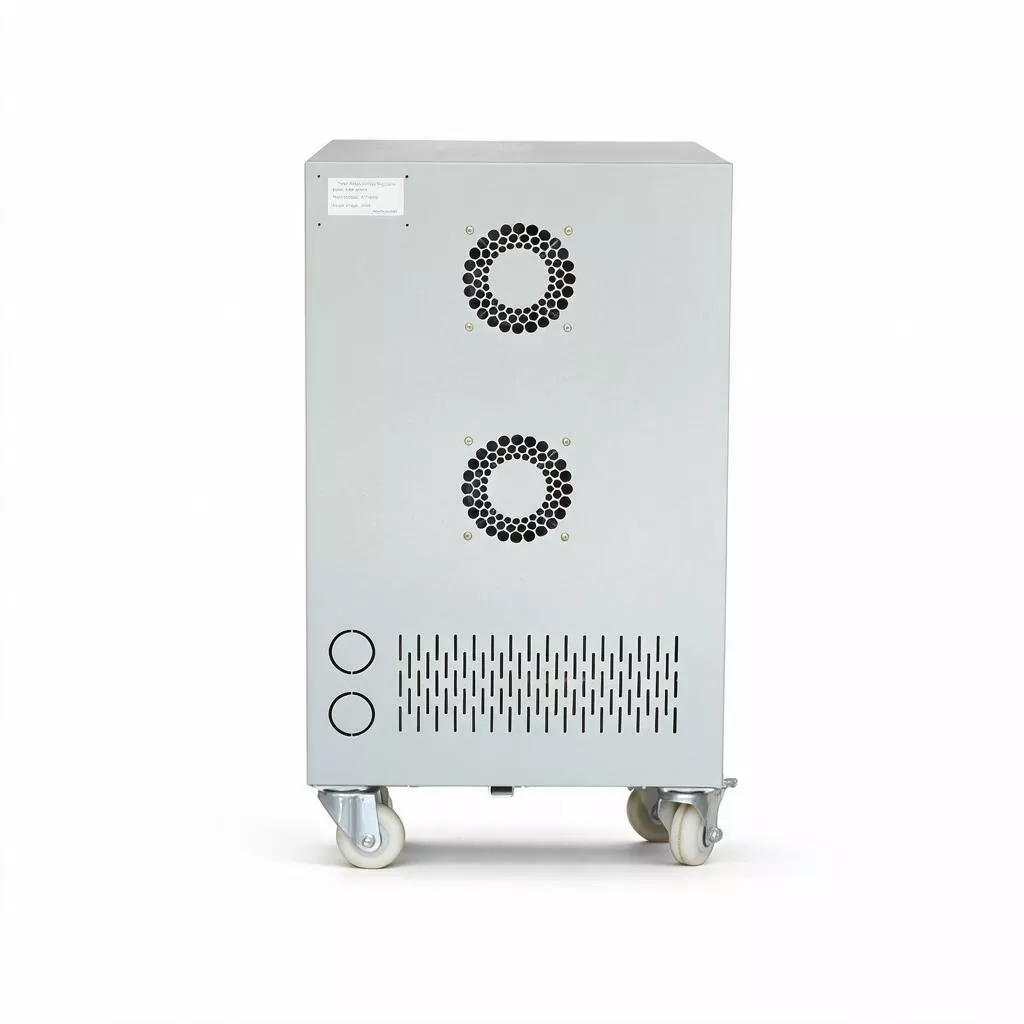

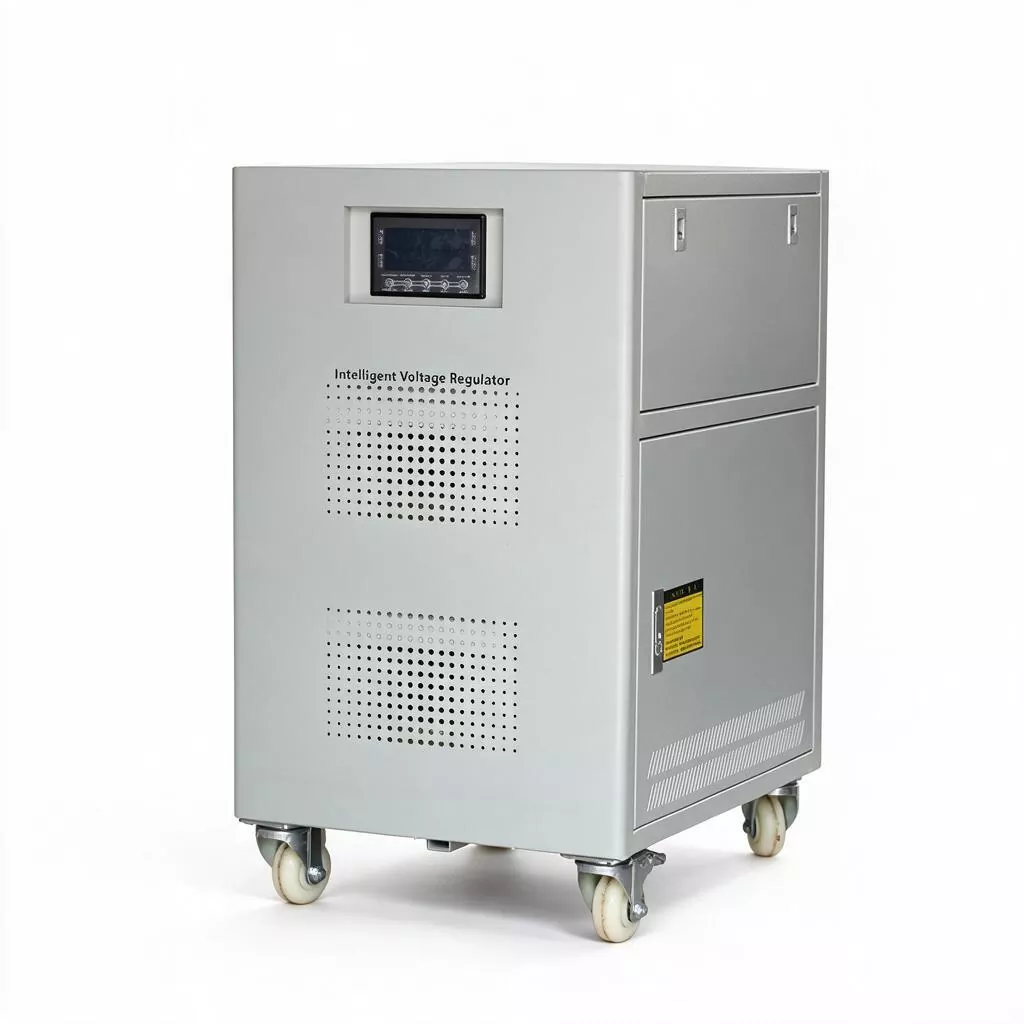

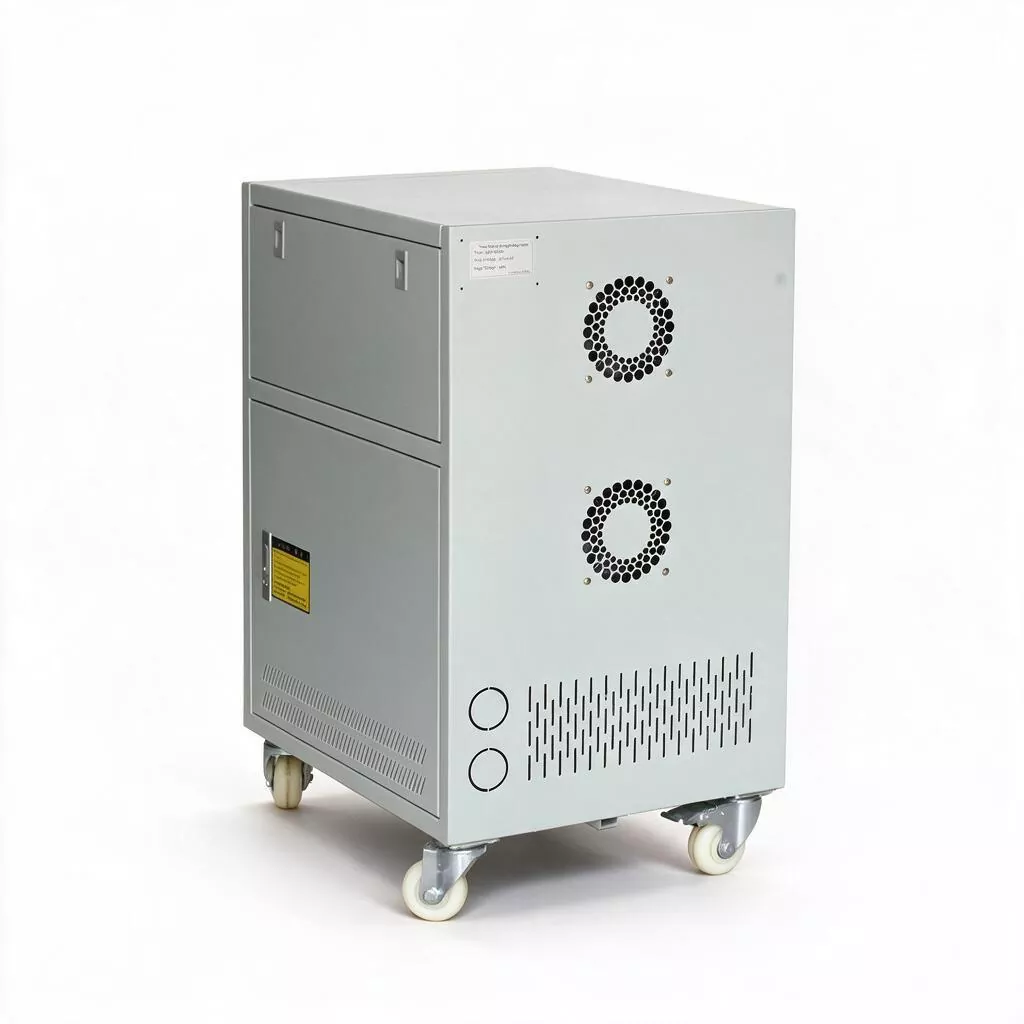

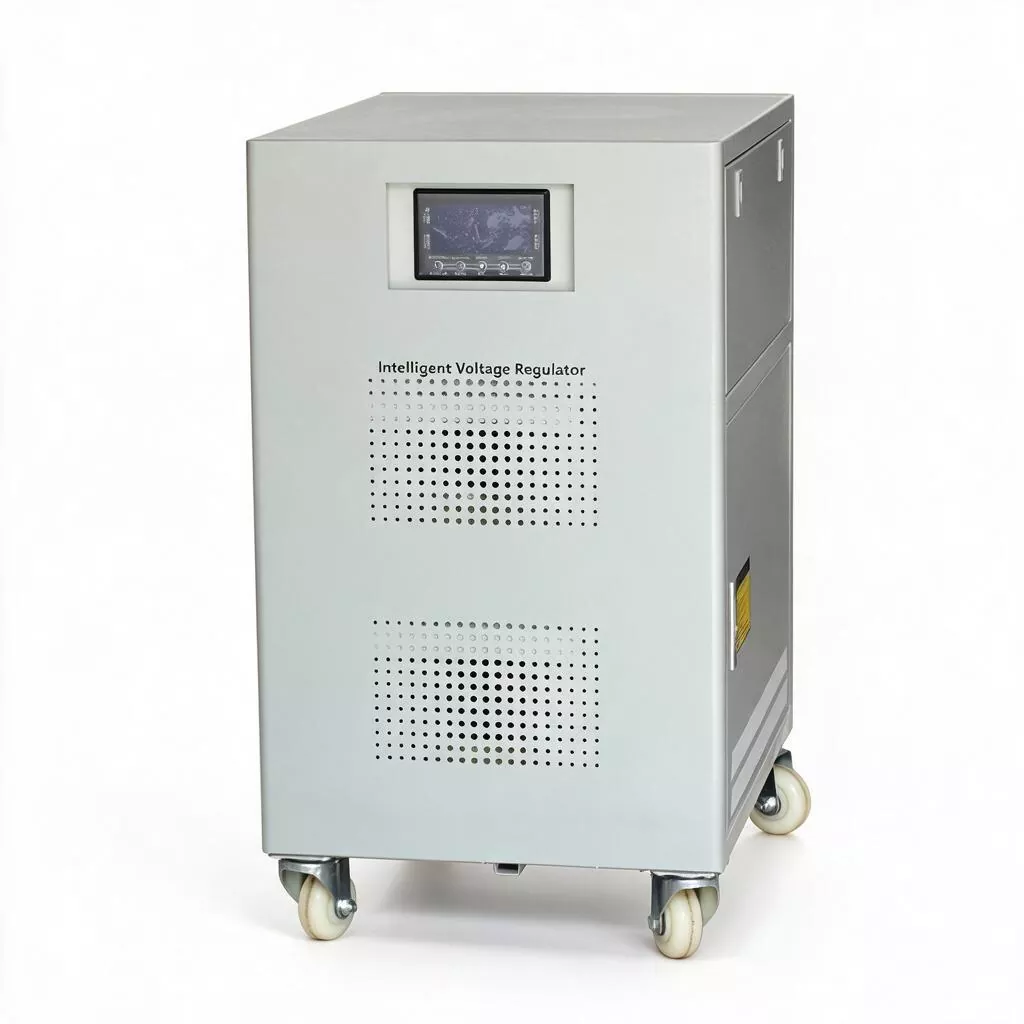

3-фазный серводвигатель AVR мощностью 100 кВА

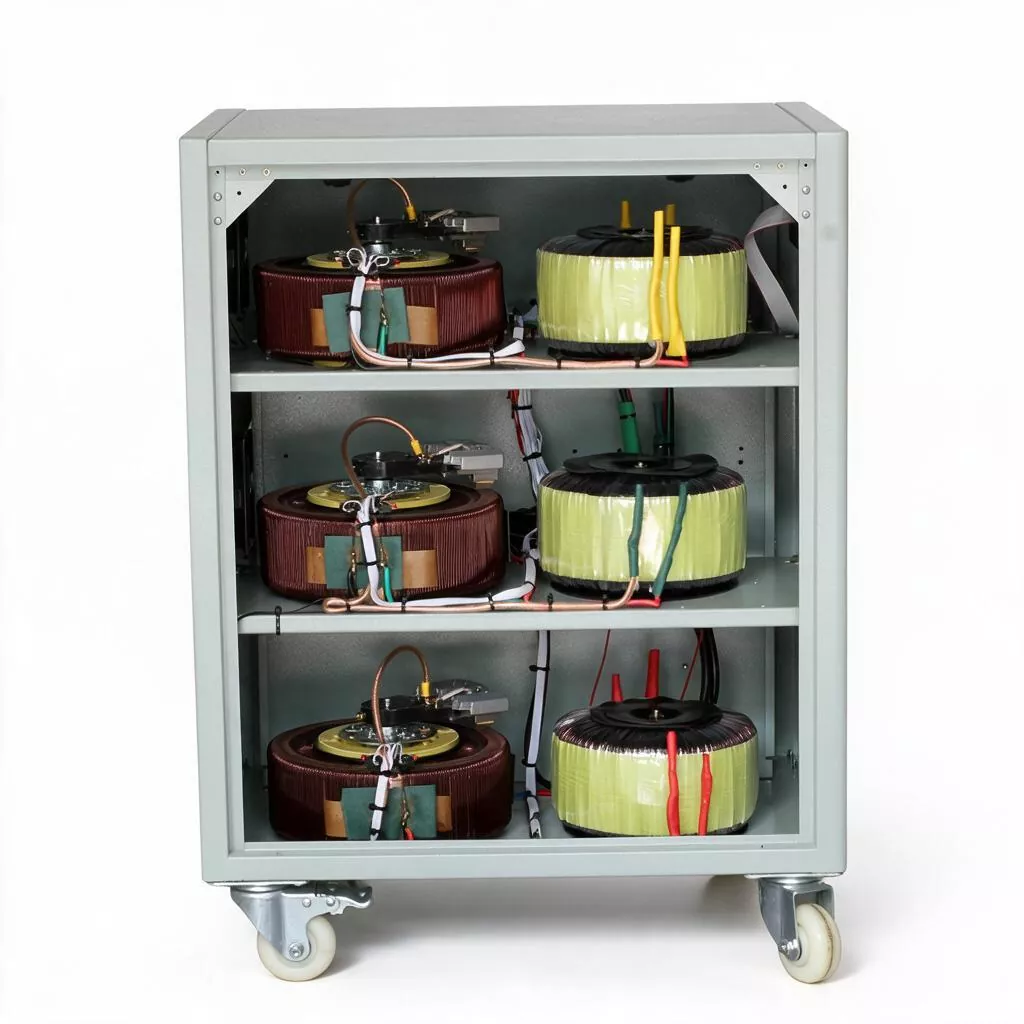

Трехфазный серводвигатель AVR мощностью 100 кВА внутри оснащен расширенной катушкой регулирования напряжения колонного типа и увеличенным компонентом угольной щетки. Конструкция с электромагнитным резервированием позволяет ему легко справляться с экстремальными «колебаниями мощности», когда напряжение в питающей сети временно падает до 60% от номинального напряжения: при восстановлении напряжения стабилизатор может быстро реагировать и стабилизировать выходной сигнал в пределах допустимого диапазона, предотвращая остановку преобразователей частоты и сервоприводов на выходе из-за сигналов тревоги пониженного напряжения.

В то же время его гигантский компенсационный трансформатор обладает превосходными характеристиками магнитного насыщения, которые могут обеспечить достаточную поддержку токов при одновременном запуске нескольких двигателей большой мощности (общая мощность около 80 кВт), в отличие от электронного оборудования, которое легко вызывает мгновенную блокировку из-за перегрузки по току.

Параметр продукта

Ключевые особенности

1. Емкость на уровне распределительного узла

Номинальная мощность 100 кВА, номинальный ток около 152 А (трехфазное напряжение 380 В). Его можно установить непосредственно в главном распределительном помещении завода или в главном вводном шкафу здания, служа узлом централизованного регулирования напряжения для всего цеха, всего здания или парковой зоны. Это упрощает структуру распределения и снижает риски координации нескольких устройств малой мощности, подключенных параллельно.

2. Возможность защиты от колебаний мощности

Основанный на трансформаторе сверхбольшой мощности с электромагнитной индукцией, он имеет чрезвычайно высокую устойчивость к резким падениям напряжения. Когда входное напряжение падает до 60–70 % от номинального значения, стабилизатор по-прежнему может поддерживать стабильную выходную мощность, эффективно противодействуя «колебаниям мощности», вызванным ударами молнии, действиями переключателей верхнего уровня или переключением большой нагрузки, а также избегая отключения чувствительного оборудования из-за пониженного напряжения.

3. Динамическая и термическая стабильность.

Для экстремальных условий работы, когда одновременно запускаются десятки двигателей в большом цехе, SBW-100KVA может выдерживать кратковременные (≤5 секунд) токи, в несколько раз превышающие номинальный ток, без отключения или обхода, обеспечивая плавный самозапуск группы оборудования и сокращая время восстановления производства с «часового уровня» до «второго уровня».

4. Прочная механическая конструкция.

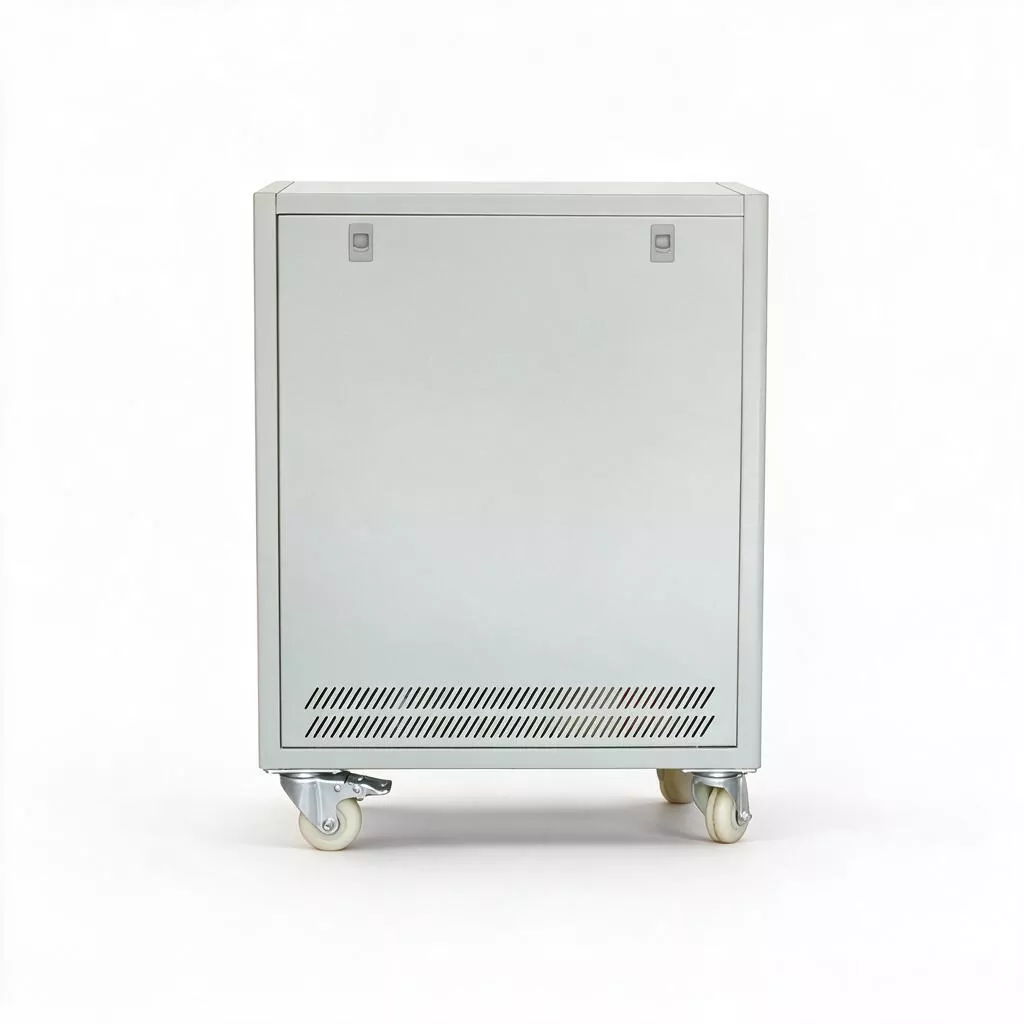

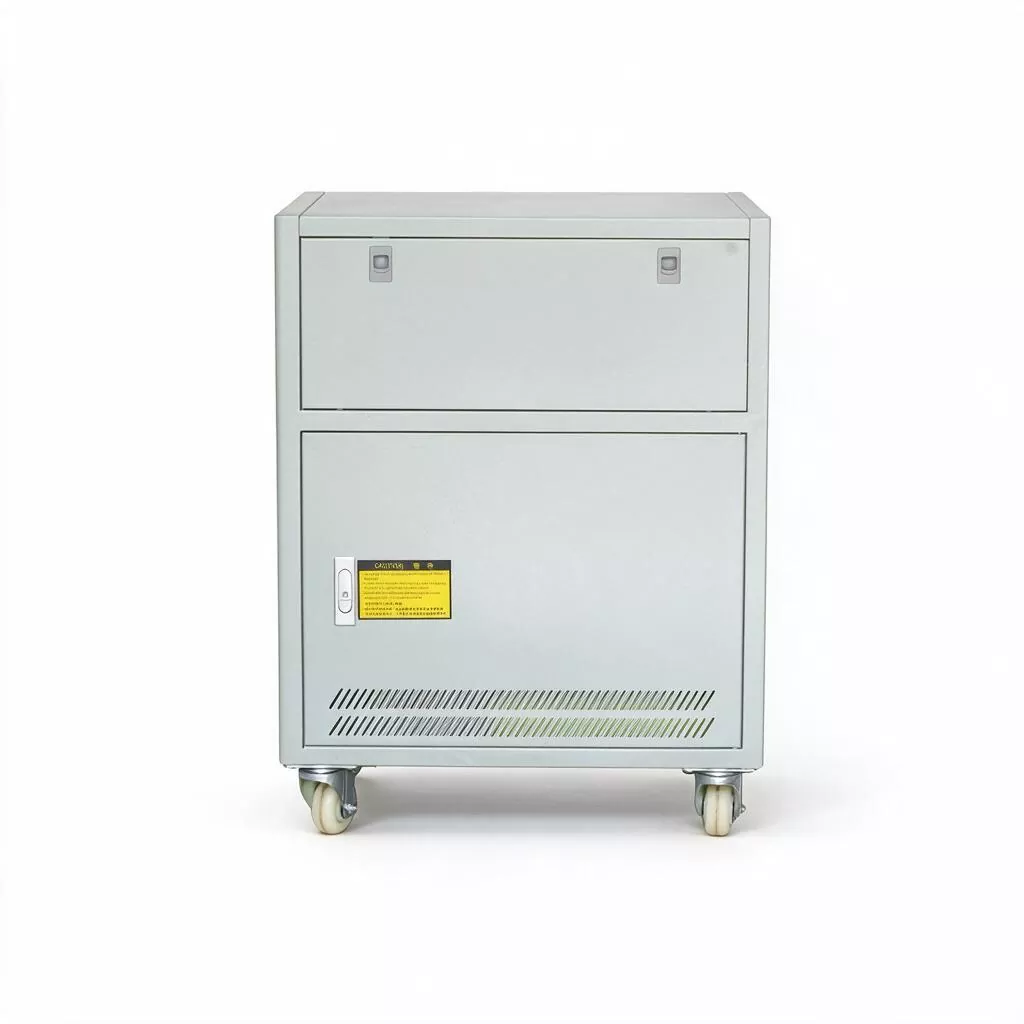

Размер шкафа 700×550×1300 мм, вес нетто 175 кг. Во внутренней конструкции используются толстые медные катушки и сердечники из листовой кремниевой стали с высокой магнитной проницаемостью и уровнем изоляции класса А. Механическая прочность и электрический запас всей машины достаточны, а расчетный срок службы превышает 15 лет. Нет необходимости в масштабной замене основных компонентов на протяжении всего жизненного цикла.

5. Минимальное техническое обслуживание.

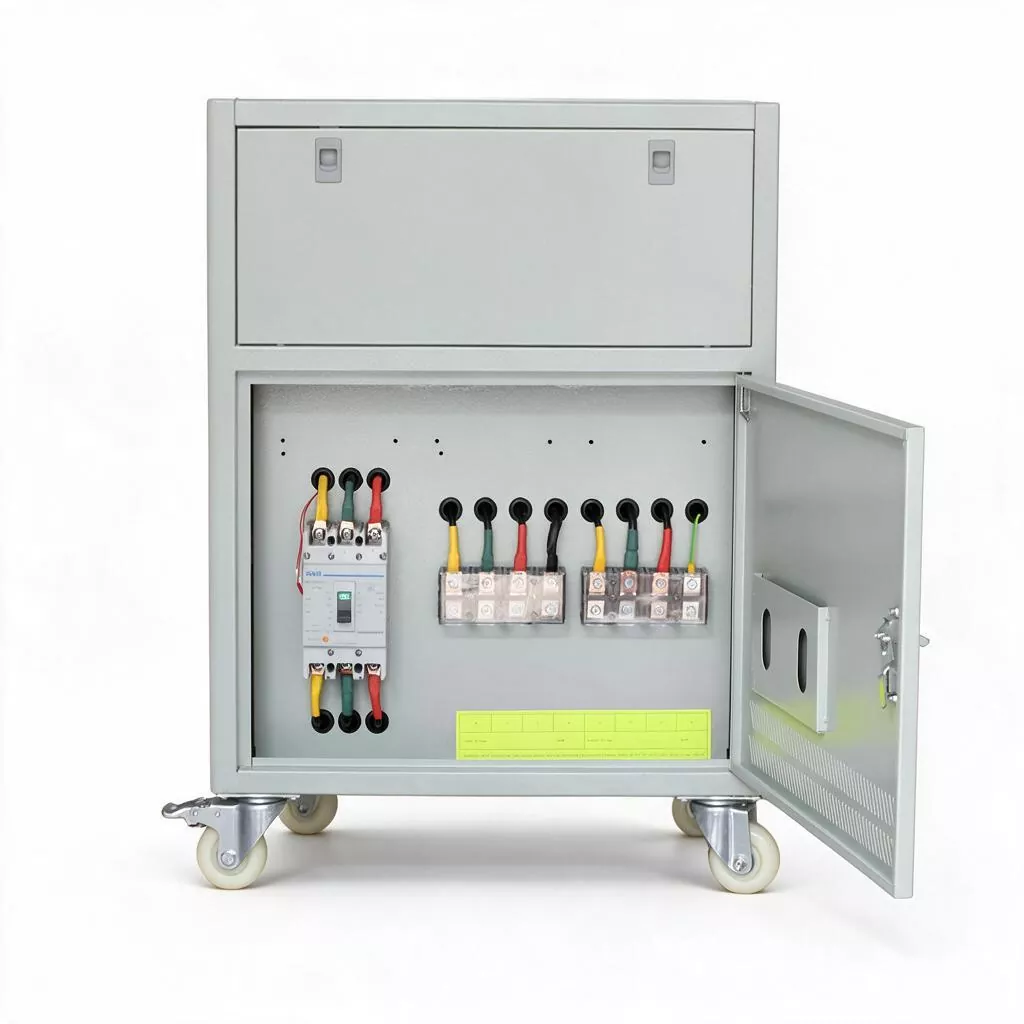

В трехфазном серводвигателе AVR мощностью 100 кВА используются компоненты угольных щеток выдвижного типа международного стандарта, что позволяет осуществлять визуальный осмотр и быструю замену без разборки; внутренняя компоновка понятна, а в соединительных клеммах используются стандартные медные шины для облегчения регулярной затяжки и контроля температуры с помощью инфракрасного измерения. Запасные части очень универсальны, имеют короткие циклы закупок и низкие затраты.

6. Многоуровневая защита и резервный обход.

Интегрирован с шестью уровнями электрической защиты (перегрузка, повышенное напряжение, пониженное напряжение, короткое замыкание, перегрев, потеря фазы) и оснащен двойными ручными/автоматическими переключателями байпаса. Автоматические переключатели байпаса могут мгновенно переключаться в случае внутренних неисправностей, чтобы обеспечить непрерывное электропитание нагрузки; ручной байпас удобен для обслуживания оборудования без остановки производства, отвечая требованиям непрерывного производства на крупных предприятиях.

7. Интеллектуальный интерфейс мониторинга.

Стандартный интерфейс связи RS485 (протокол Modbus-RTU) и дополнительный модуль связи Ethernet. Он может загружать входное/выходное напряжение, скорость нагрузки, внутреннюю температуру, аварийные события и другие рабочие данные в верхнюю компьютерную систему в режиме реального времени, обеспечивая централизованный мониторинг и предупреждение о неисправностях центром эксплуатации и технического обслуживания.

Применение продукта

1. Крупномасштабный штамповочный цех по производству автомобилей и тяжелой промышленности: Обеспечивает полную стабилизацию входного напряжения для штамповочных линий 1000 Т и выше, кластеров сварочных роботов и крупномасштабных покрасочных цехов, обеспечивая постоянство цикла штамповки и качества сварки.

2. Больницы третичного уровня и медицинские парки: установлены в главном распределительном помещении больницы, обеспечивая централизованное управление электропитанием для центров визуализации (множественная МРТ, КТ, DSA), кондиционирование воздуха для очистки операционной и крупногабаритное стерилизационное оборудование в центральном помещении снабжения, обеспечивая безопасность пациентов и сохранность активов оборудования.

3. Центры обработки данных и коммуникационные центры регионального уровня: расположены на стороне входящей линии компьютерных залов IDC среднего размера или провинциальных компьютерных залов конвергенции связи, что снижает влияние колебаний входного напряжения на высокочастотные импульсные источники питания и прецизионные компрессоры кондиционирования воздуха, а также продлевает срок службы аккумуляторных блоков ИБП.

4. Крупные коммерческие комплексы и выставочные центры: Обеспечьте полную стабильность напряжения для освещения, основных блоков центрального кондиционирования, эскалаторных систем в пятизвездочных отелях, крупных торговых центрах и международных выставочных центрах, избегая жалоб клиентов и эксплуатационных потерь из-за колебаний напряжения.

5. Муниципальное водоснабжение и очистка сточных вод: устанавливаются на входных концах насосных станций городского водоснабжения и аэрационных вентиляторных помещений крупных очистных сооружений, обеспечивая непрерывную и бесперебойную работу ключевой инфраструктуры для коммунальных услуг во время колебаний электросети в сезон дождей.

6. Крупные холодильные склады и пищевая промышленность: Обеспечьте защиту от стабилизации напряжения для компрессорных групп аммиачных холодильных установок, туннельных вентиляторов быстрой заморозки и систем распределения электроэнергии автоматических упаковочных линий, предотвращая аномальное напряжение, вызывающее скачок температуры в холодильном хранилище и приводящее к огромным потерям.

Почему стоит выбрать этот 3-фазный серводвигатель AVR?

1. В трехфазном серводвигателе AVR мощностью 100 кВА используется полностью медная обмотка катушки и высококачественная система изоляции уровня А. Фактическое использование меди и железа намного превышает средний уровень по отрасли, обеспечивая чрезвычайно низкие потери на гистерезис и вихревые токи (КПД ≥ 96%) в условиях полной нагрузки. В его единственном уязвимом компоненте - угольных щетках - используется медно-графитовый материал международного стандарта с циклом замены до 3-5 лет, а запасные части очень универсальны и имеют очень низкую стоимость единовременной замены.

2. Общая конструкция сохраняет достаточный электрический и механический запас, устраняя проблемы сбоями в стиле «обратного отсчета», с которыми сталкивается силовое электронное оборудование, такие как высыхание электролитического конденсатора и старение модуля IGBT в течение срока службы. Для финансового отдела это основной капитал, который может амортизироваться более 15 лет и имеет чрезвычайно конкурентоспособную годовую стоимость амортизации.

3. Структурная конструкция модели 100 кВА полностью учитывает практические потребности крупных пользователей: используются боковые дверцы для технического обслуживания и рамы с угольными щетками выдвижного типа, при этом проверка и замена угольной щетки выполняются в течение 20 минут, без необходимости отключения основной цепи входящих линий; оснащен цифровыми светодиодными счетчиками с большим экраном и индикаторами кодов неисправностей, позволяющими электрику первой линии быстро обнаружить проблему; Зарезервированные интерфейсы связи RS485 поддерживают подключение к РСУ или системам мониторинга электропитания, обеспечивая возможность удаленного измерения, удаленной сигнализации и дистанционного управления.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Каков номинальный ток стабилизатора 100 кВА? Каковы требования к входному кабелю внешнего интерфейса?

Номинальный ток трехфазного стабилизатора 380В составляет примерно 152А. Учитывая потерю эффективности самого стабилизатора (около 4%) и возможную кратковременную перегрузку, для трехфазного серводвигателя AVR мощностью 100 кВА рекомендуется сконфигурировать автоматический выключатель в литом корпусе (MCCB) с током не менее 200 А на входе. Рекомендуется использовать входящий кабель YJV 3×70 мм² + 2×35 мм² или выше (медная жила), а конкретный выбор следует проверять на основе фактического расстояния прокладки (≤50 метров) для расчета падения напряжения. Мы можем предоставить вам бесплатный лист расчета выбора кабеля.

2. Как это оборудование сочетается с входным трансформатором (например, 1250 кВА)?

SBW-100KVA подходит для низковольтной основной фидерной ветви трансформаторов мощностью от 500 до 1600 кВА. Он действует как «стабилизирующий изоляционный слой», вставленный между трансформатором и нагрузкой мастерской. Рекомендуется установить изолирующий выключатель и грозовой разрядник на переднем конце стабилизатора, а также сконфигурировать распределительные шкафы для разных технологических зон на заднем конце в соответствии с различными процессами в цехе для достижения ступенчатой ​​защиты.

3. Каков конкретный уровень «антивиброустойчивости»?

Когда входное напряжение падает до 60 % от номинального значения в течение 100 мс (т. е. 228 В), выходное напряжение SBW-100KVA все еще может поддерживаться в пределах ±3 % (т. е. 369–392 В). Это крайне важно для поддержания взаимодействия преобразователей частоты и контакторов на задней панели. Для более длительных глубоких падений необходимо объединить входную АВР и систему генератора для скоординированного реагирования. Мы можем предоставить комплексное решение по обеспечению бесперебойного электроснабжения.

4. Как формируется цикл капитального ремонта и стоимость замены основных запчастей?

Рекомендуется проводить комплексное техническое обслуживание каждые 5 лет (включая замену угольных щеток, смазку подшипников, подтяжку клемм и проверку изоляции). Угольная щетка в сборе является единственным штатным расходным материалом, а стоимость пакетной замены значительно ниже стоимости замены всей силовой платы электронного стабилизатора. Общий расчетный срок службы машины составляет >15 лет, а сердечниковый трансформатор может работать более 20 лет.

5. Как функция двойного байпаса обеспечивает непрерывное производство в реальных условиях эксплуатации?

На панели оборудования имеется переключатель выбора «стабилизация/обход». Когда требуется техническое обслуживание, переключите переключатель в положение «байпас» (в это время внутренний контактор напрямую подключит нагрузку к сети питания), корпус стабилизатора можно безопасно отключить для технического обслуживания, и питание нагрузки не будет прервано. После завершения технического обслуживания переключитесь обратно в режим «стабилизации». Весь процесс обеспечивает бесперебойную работу производства, но его должен выполнять сертифицированный электрик.

6. Есть ли какие-либо особые требования к месту установки для веса 175 кг?

Оборудование имеет несущее основание и четыре установочных крепежных отверстия. Обычный цементный пол можно уложить и установить непосредственно; Для подвесного антистатического пола или плиты перекрытия рекомендуется установить в нижней части оборудования стальное несущее основание из швеллера 10# для распределения веса на несущие балки и колонны. На наших установочных чертежах четко указаны требования к нагрузке и фиксированные размеры.
