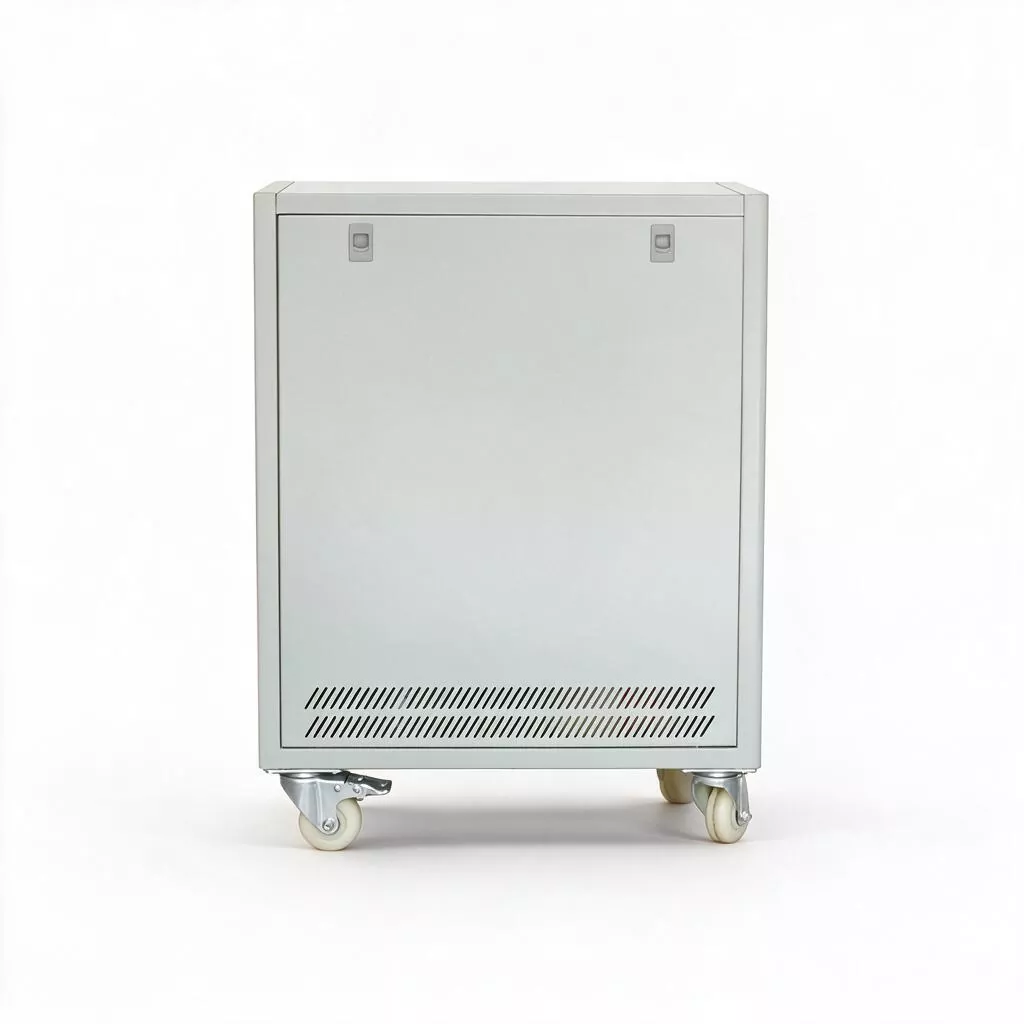

3-фазный серводвигатель 20 кВА AVR

Конкуренция в современном производстве – это в основном соревнование по общей эффективности оборудования (OEE). Среди многих факторов, влияющих на OEE, качество электроэнергии часто упускается из виду, однако оно часто является основной причиной незапланированных простоев.

Скачки напряжения могут нарушить работу программ управления ПЛК и вызвать аварийное отключение сервоприводов; постоянное высокое напряжение ускоряет старение изоляции двигателя и сокращает срок службы конденсаторов шины постоянного тока ЧРП; а трехфазный дисбаланс вызывает пульсации крутящего момента двигателя, что снижает точность обработки.

По сравнению с моделями начального уровня мощностью 10 кВА или средней мощностью 15 кВА, трехфазный серводвигатель AVR мощностью 20 кВА не только справляется с высокими пусковыми токами (обычно в 5–7 раз превышающими номинальный ток), связанными с запуском индуктивных нагрузок, таких как двигатели и компрессоры, но также — благодаря независимому трехфазному регулированию — быстро восстанавливает баланс напряжений между фазами во время внезапных однофазных колебаний нагрузки, обеспечивая бесперебойную работу всей производственной линии.

Параметр продукта

В чем преимущества перед другими продуктами?

С точки зрения совместимости системы, мощность 20 кВА соответствует номинальному току примерно 30 А (3-фазное напряжение 380 В), что делает ее идеальной для подавляющего большинства автоматических выключателей и контакторов на 40 А (или ниже), представленных на рынке, что устраняет необходимость в дорогостоящей модернизации распределительного шкафа.

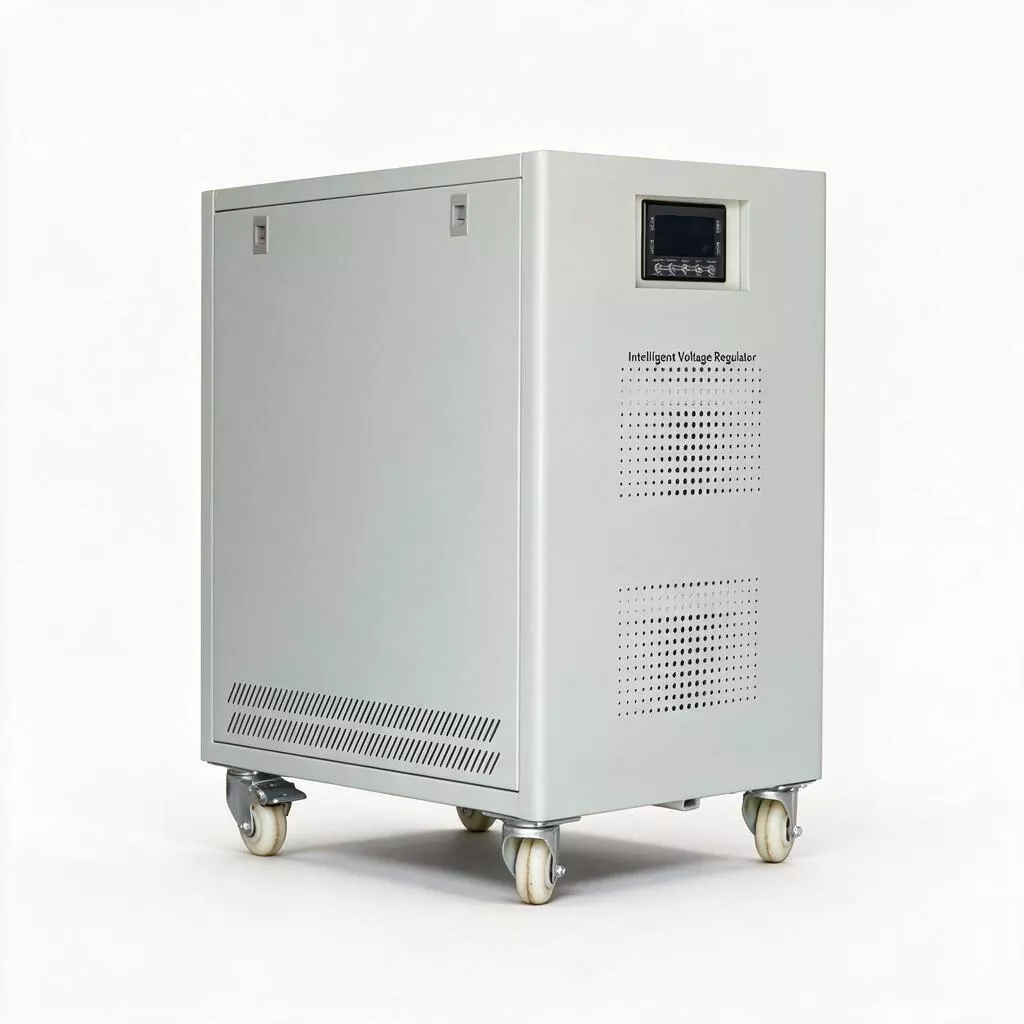

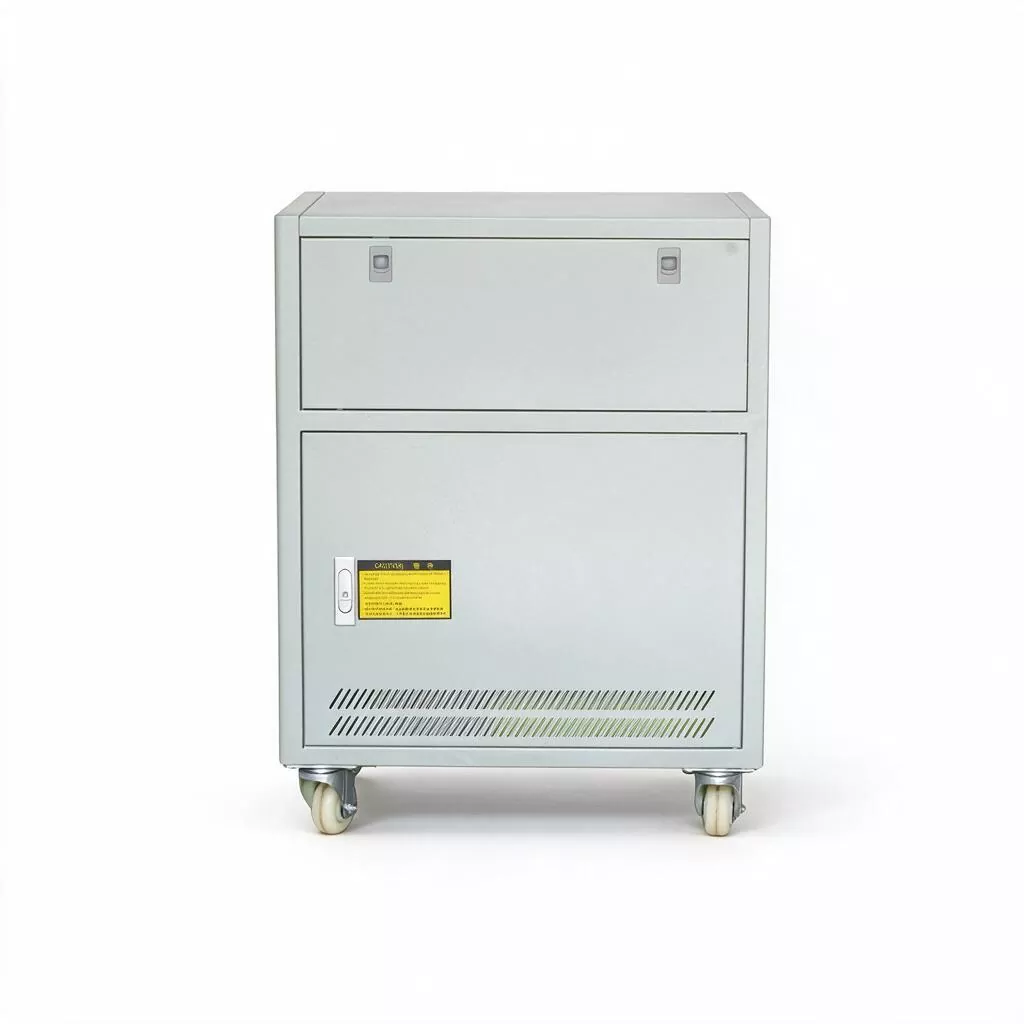

Кроме того, трехфазный серводвигатель AVR мощностью 20 кВА имеет те же размеры (500×380×670 мм) и вес (82 кг), что и модели мощностью 10 кВА и 15 кВА. Такая согласованность требований к занимаемой площади и структурной нагрузке позволяет клиентам переходить на более высокую производительность без изменения существующей компоновки, одновременно обеспечивая достаточный запас мощности для добавления еще одной или двух машин в будущем.

Трехфазный серводвигатель AVR мощностью 20 кВА унаследовал присущие конструкции серводвигателя преимущества: высокую ударопрочность, отсутствие рисков, связанных с хрупкой силовой электроникой, а также недорогую и простую замену угольных щеток. Эта модель, оснащенная интеллектуальным вентилятором с регулируемой температурой и многоуровневой системой защиты, предназначена для непрерывного круглосуточного производства в три смены, что делает ее особенно подходящей для операций на сборочных линиях, требующих высокой непрерывности электропитания.

Ключевые особенности

1. Оптимальное размещение мощностей

Номинальная мощность 20 кВА точно заполняет рыночный разрыв между моделями мощностью 15 кВА и 30 кВА. Для групп нагрузки с общей установленной мощностью примерно 15–18 кВт блок мощностью 20 кВА обеспечивает разумный запас в 10–15 %. Это позволяет ему легко справляться с скачками напряжения при запуске двигателя, избегая при этом неэффективности работы в зоне малой нагрузки из-за чрезмерной мощности, гарантируя постоянную работу стабилизатора в пределах диапазона максимальной эффективности (нагрузка 60–80%).

2. Обеспечение непрерывности производства

Он имеет широкий допуск по входному напряжению ±20%; Стабилизатор поддерживает стабильный выходной сигнал, даже когда напряжение сети падает до 304 В или резко возрастает до 456 В. Благодаря времени отклика менее одной секунды он эффективно подавляет колебания напряжения во время грозовых сезонов и колебания напряжения, вызванные переключением тяжелого оборудования, сводя к минимуму риск перебоев в электроснабжении.

3. Независимое трехфазное регулирование

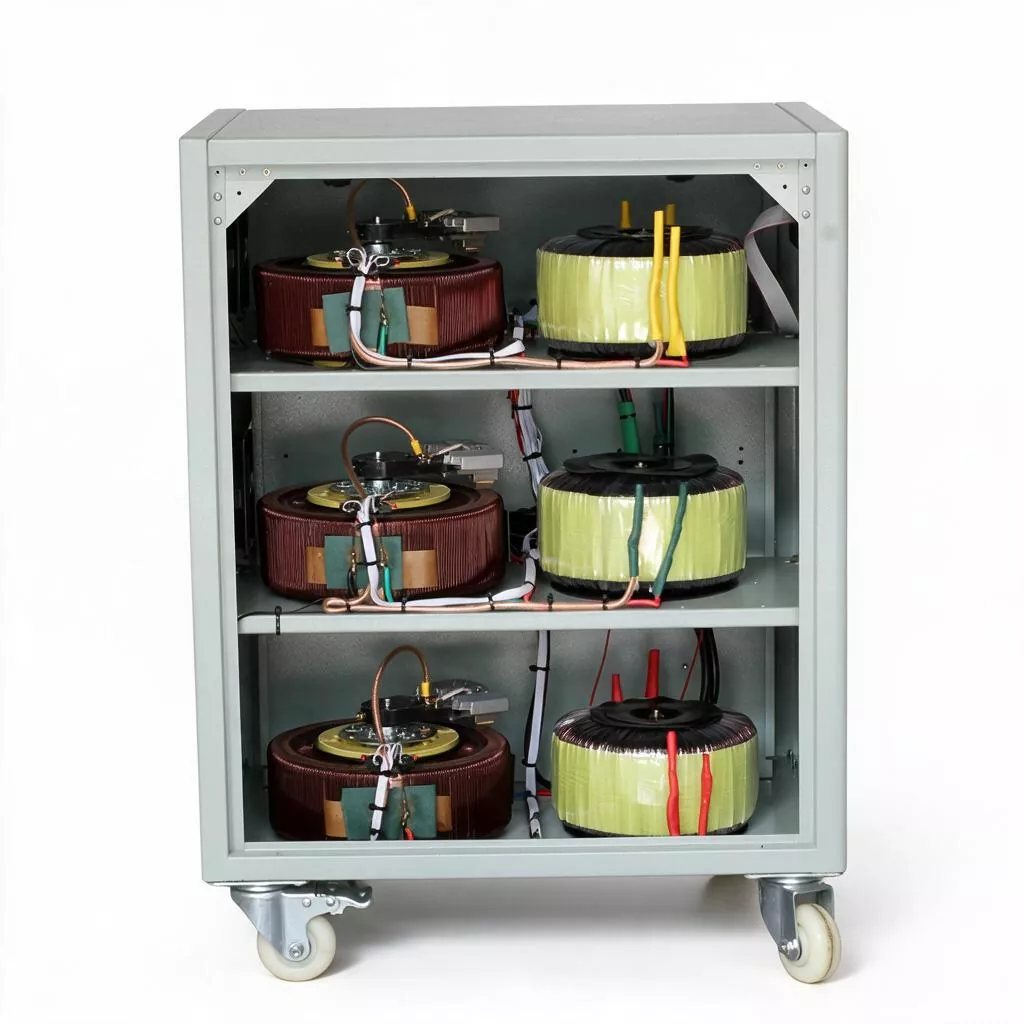

Разработанный для заводских сценариев со смешанными нагрузками, такими как однофазное освещение и розетки рядом с трехфазным силовым оборудованием, он использует технологию независимого отбора проб и управления фазой. Даже при значительном дисбалансе нагрузки по фазам он стабилизирует напряжение каждой фазы в требуемом прецизионном диапазоне, предотвращая повреждение плат прецизионного управления, вызванное перенапряжением, возникающим в результате смещения нейтральной точки.

4. Высокопрочная конструкция.

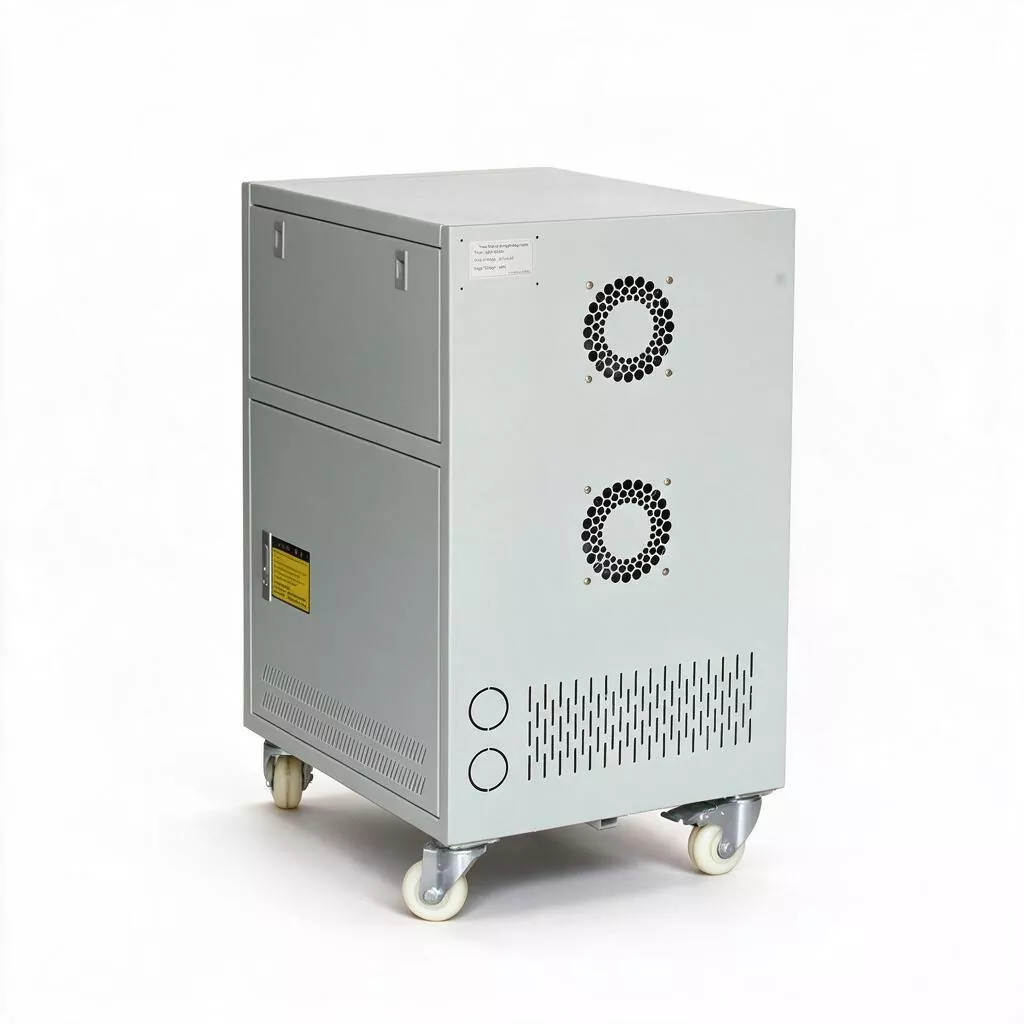

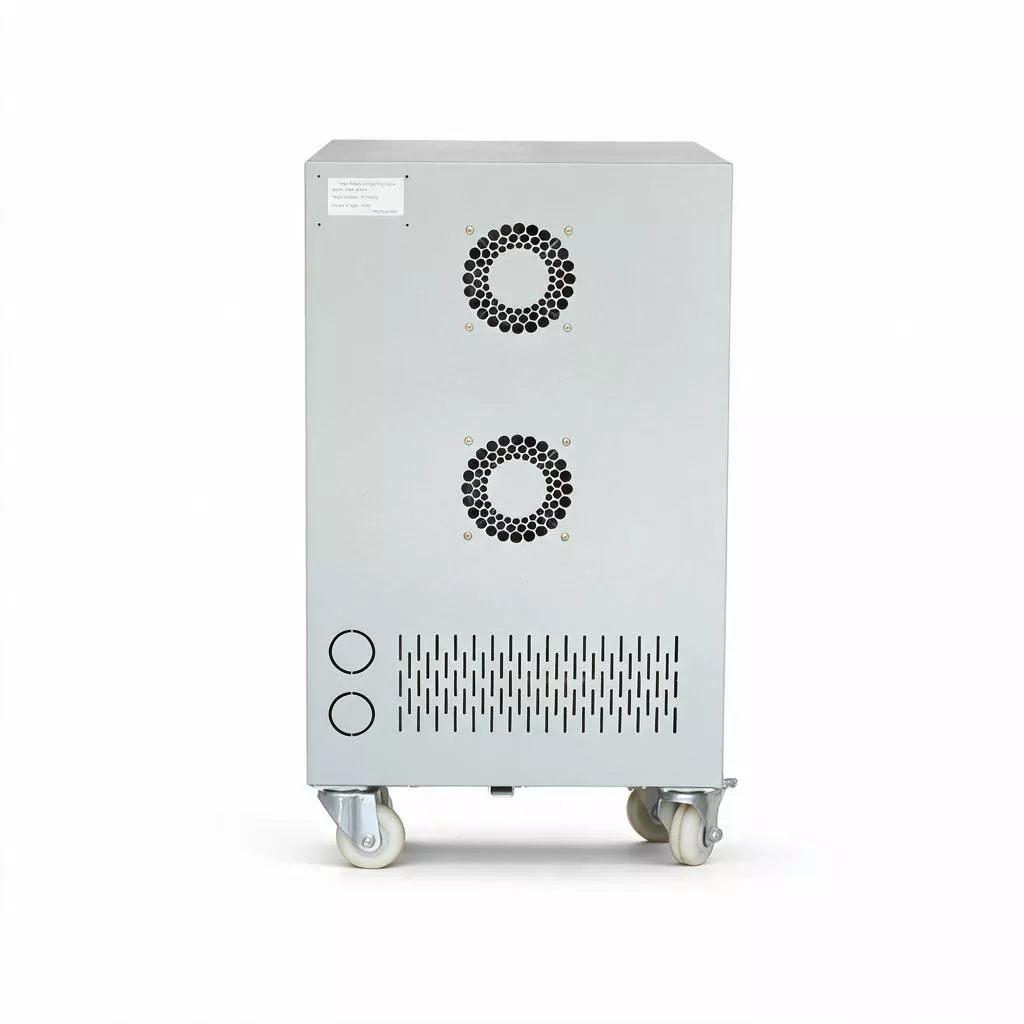

Изготовленный из изоляционных материалов промышленного класса класса А, он выдерживает переменный ток 2000 В/1 мин без пробоя диэлектрика. Благодаря чистому повышению температуры <60°C и встроенной интеллектуальной системе принудительного воздушного охлаждения он стабильно работает в течение длительного времени при температуре окружающей среды от -5°C до 40°C и уровне влажности ниже 90 %, что делает его подходящим для сред с высокой температурой и высокой влажностью, таких как цеха литья под давлением, литейные заводы и подземные помещения для распределения электроэнергии.

5. Модульное обслуживание

Угольные щетки являются единственными расходными деталями; замена проста и недорога (не нужно разбирать весь блок). На плате управления используются разъемные клеммные соединения, что значительно сокращает время поиска и устранения неисправностей и ремонта. Расчетный срок службы устройства превышает 15 лет, в результате чего общая стоимость владения в долгосрочной перспективе намного ниже, чем у электронных стабилизаторов напряжения.

6. Подключи и работай

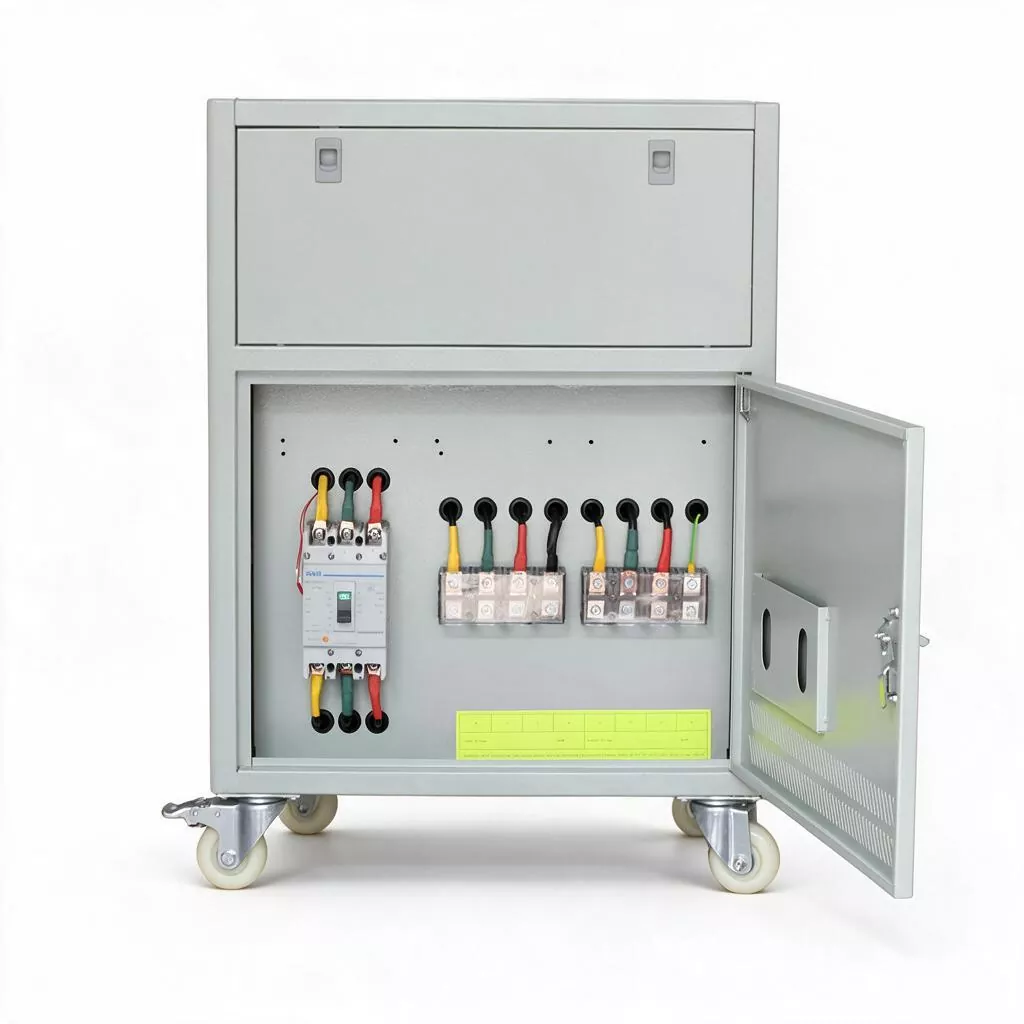

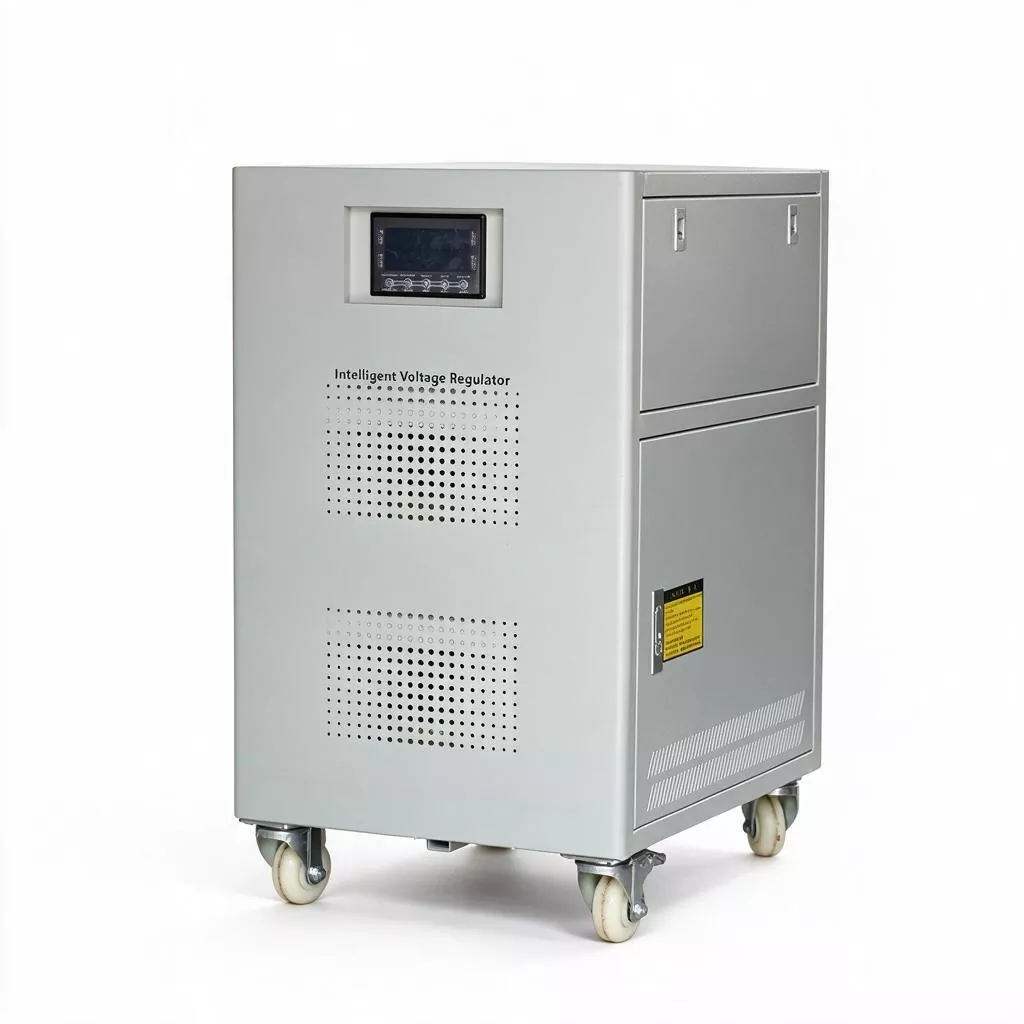

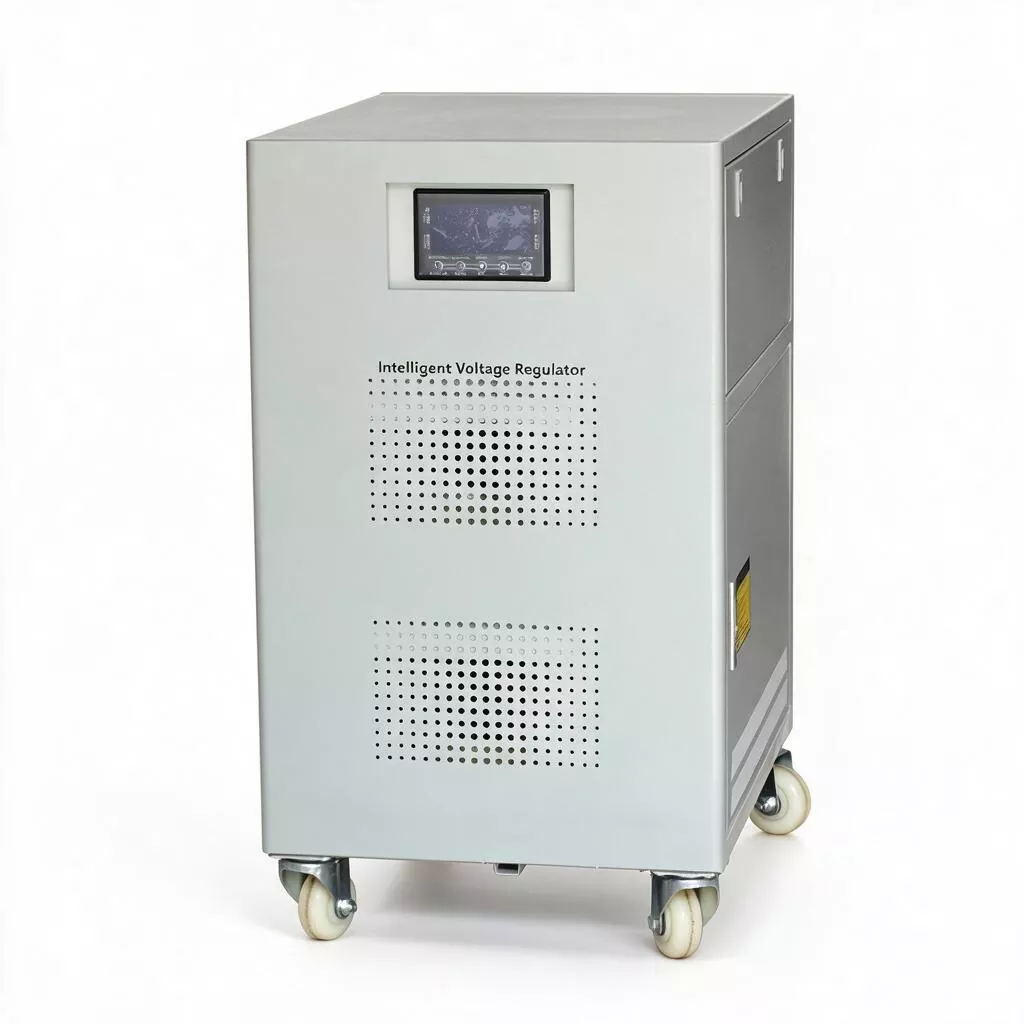

Имеет стандартную трехфазную четырехпроводную проводку (A/B/C/N/PE) и поддерживает двухчастотную работу (50/60 Гц). 3-фазный серводвигатель AVR мощностью 20 кВА совместим с дизель-генераторными установками, системами ИБП и входными каскадами различных преобразователей частоты (ЧРП). Цифровая светодиодная панель обеспечивает интуитивно понятное отображение фазных напряжений, облегчая быструю проверку на месте.

Применение продукта

1. Малые и средние производственные линии: обеспечивают стабильную мощность токарных станков с ЧПУ, фрезерных станков, обрабатывающих центров, небольших штамповочных линий и автоматизированных сборочных линий, обеспечивая точность обработки и сохраняя продолжительность производственного цикла.

2. Силовое оборудование крупных зданий: подходит для главных лифтов, холодильных установок центрального кондиционирования, пожарных насосов и систем вентиляции в высотных офисных зданиях, торговых центрах и больницах; предотвращает защемление лифта или защитное отключение систем охлаждения, вызванное колебаниями напряжения.

3. Упаковочное и пищевое оборудование. Обеспечивает защиту от стабилизации напряжения для оборудования, которое подвергается частым циклам пуска и остановки, такого как машины для упаковки в подушки, разливочные машины, запечатывающие машины и печи, тем самым продлевая срок службы контакторов и двигателей.

4. Лазерная обработка и обработка листового металла. Обеспечивает чистую энергию для блоков управления ЧПУ и вспомогательных газовых насосов станков лазерной и плазменной резки, предотвращая высоковольтные пробои или проблемы с качеством резки.

5. Помещения агрегации связи: развертываются на этапе ввода импульсных источников питания и блоков прецизионного кондиционирования воздуха в помещениях региональных агрегации и периферийных центрах обработки данных для предотвращения простоев оборудования связи, вызванных аномалиями напряжения.

6. Оборудование для испытаний и проверок: обеспечивает стабильное опорное напряжение для камер экологических испытаний, динамометров и мощных тестеров заряда/разряда в университетских лабораториях и центрах контроля качества, обеспечивая повторяемость данных испытаний.

Услуги по настройке

KTAC поддерживает услуги OEM/ODM, включая настройку цветов кузова, методов упаковки, диапазонов входного/выходного напряжения и специальных функциональных модулей (таких как фильтры электромагнитных помех, устройства молниезащиты и интерфейсы мониторинга RS232/RS485). Пожалуйста, свяжитесь с нами для индивидуального решения.

Часто задаваемые вопросы

1. Как определить, требуется ли моему оборудованию мощность 20 кВА вместо 15 кВА?

Рассчитайте общую мощность (кВА) всего одновременно работающего оборудования и учтите пусковой импульсный ток самого большого отдельного двигателя. Если общая рабочая мощность колеблется от 12 до 15 кВА и включает в себя большие двигатели или оборудование, которое часто запускается и останавливается, мы рекомендуем модель на 20 кВА, чтобы обеспечить достаточный запас мощности. Если общая мощность постоянно остается ниже 10 кВА, модели на 15 кВА будет достаточно. Мы можем предоставить бесплатную таблицу расчета нагрузки.

2. Возникнут ли проблемы, если стабилизатор напряжения 20 кВА будет работать при низкой нагрузке в течение длительного периода времени?

Нет. Серия SBW использует регулировку напряжения серводвигателя и не имеет требования «минимальной нагрузки», свойственного электронным стабилизаторам напряжения. Даже при небольших нагрузках 20–30 % эффективность остается выше 90 %, а более низкий рост температуры фактически помогает продлить срок службы угольных щеток и трансформатора.

3. Может ли независимое трехфазное регулирование полностью решить проблемы трехфазного дисбаланса?

Да. Трехфазный серводвигатель AVR мощностью 20 кВА выполняет выборку напряжения и компенсационную регулировку для каждой фазы индивидуально, стабилизируя выходное напряжение каждой фазы с точностью ±3%. Однако обратите внимание, что он регулирует напряжение, а не распределение активной мощности; если трехфазный ток нагрузки сильно несимметричен (например, разница более 50%), мы рекомендуем оптимизировать распределение нагрузки.

4. Как работает функция байпаса оборудования?

В случае внутренней перегрузки, короткого замыкания, перегрева или неисправности компонента схема управления автоматически переключает нагрузку на схему сетевого байпаса. На этом этапе устройство действует просто как проводник; пока регулирование напряжения отключено, непрерывное электропитание последующего оборудования сохраняется. Одновременно панель подает звуковой и визуальный сигнал тревоги, предупреждая обслуживающий персонал.

5. Как часто необходимо заменять угольные щетки?

Срок службы угольных щеток зависит от частоты колебаний напряжения и величины тока нагрузки. При стандартных условиях эксплуатации со средним качеством сети нормальный срок службы составляет примерно 3–5 лет. Мы рекомендуем замену, когда наблюдаются значительные колебания выходного напряжения или когда щетка изношена до одной трети своей первоначальной длины. Замена проста и может быть произведена в течение 15 минут.

6. Можно ли подключать блоки параллельно для увеличения мощности?

Соединение выходов двух стабилизаторов напряжения SBW напрямую параллельно не рекомендуется. Если требуется более высокая выходная мощность, рекомендуется выбрать SBW-30K, SBW-50K или модель с более высокой номинальной мощностью или связаться с нами для получения индивидуального решения для централизованной стабилизации напряжения высокой мощности.
