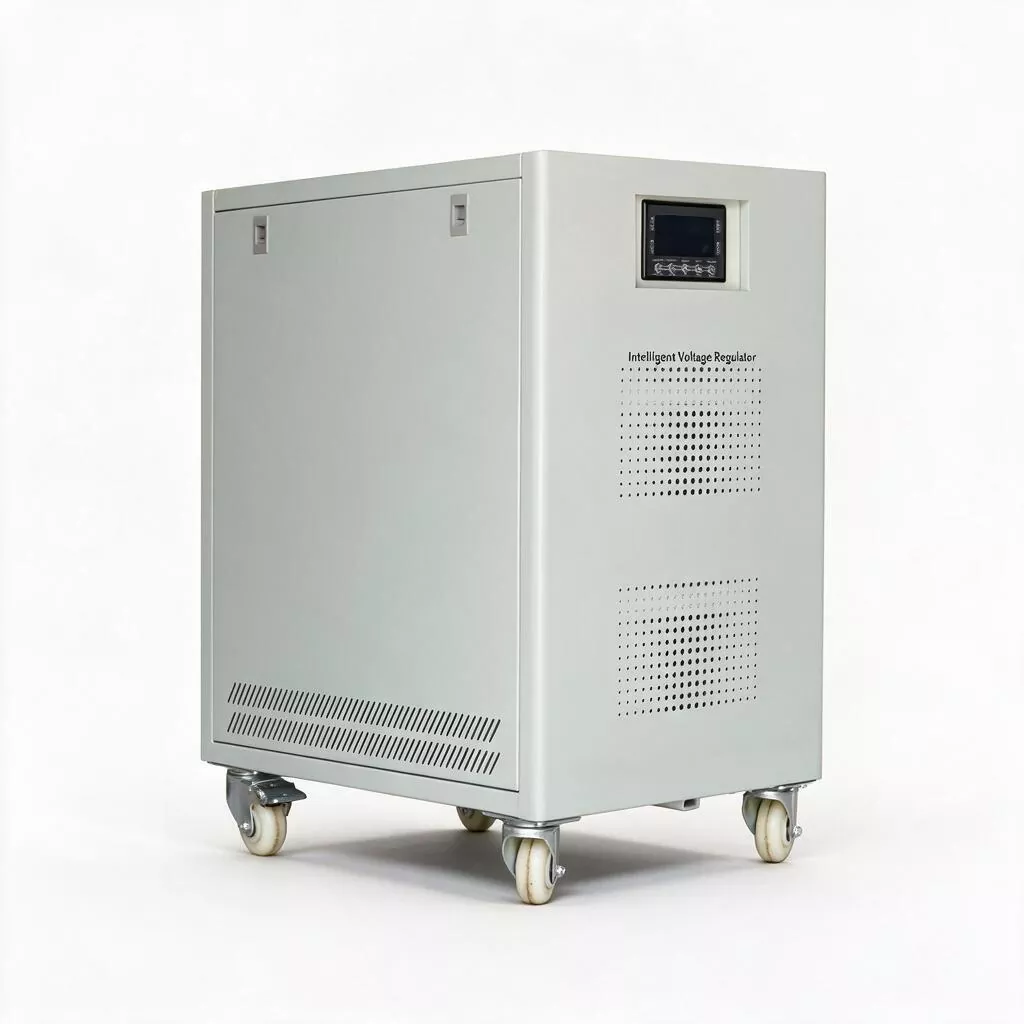

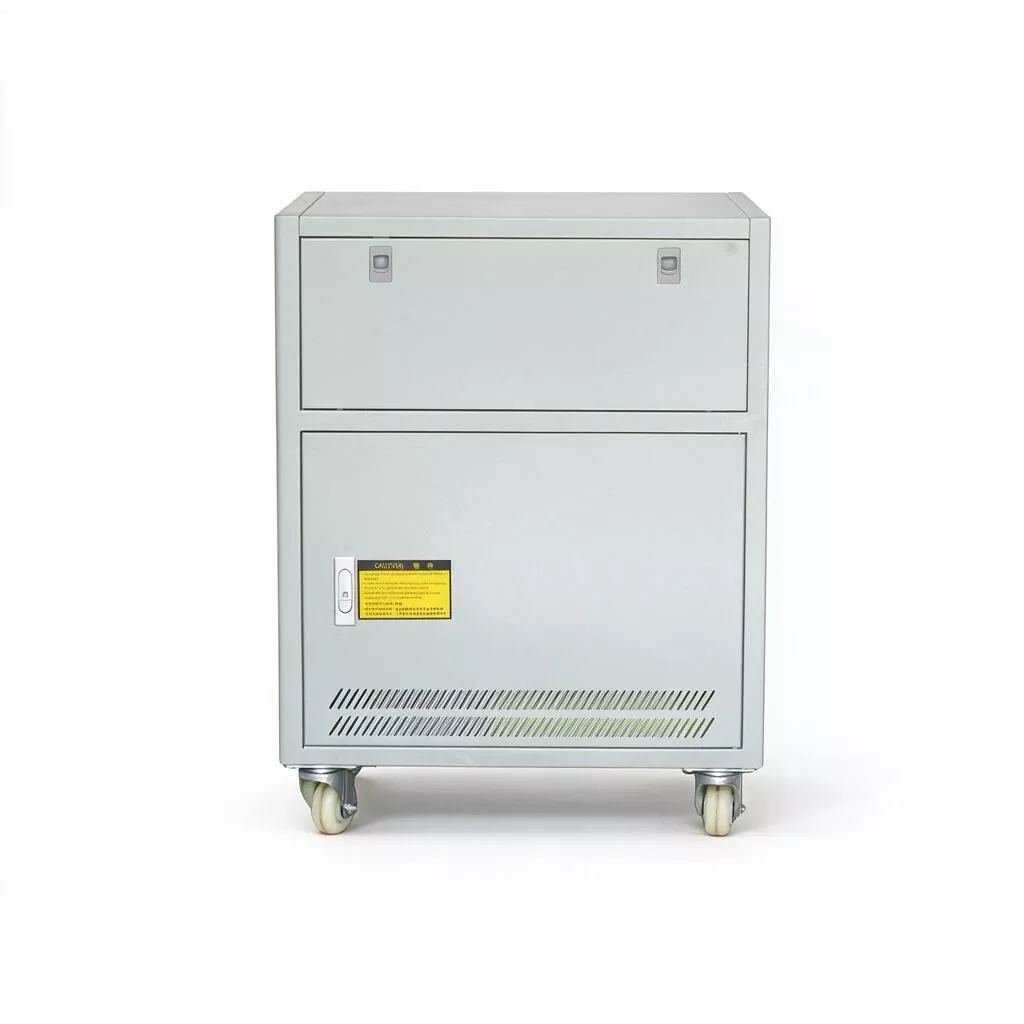

3-фазный серводвигатель AVR мощностью 30 кВА

Для главного инженера завода и руководителя эксплуатации оборудования при планировании энергосистемы «пространство» и «мощность» всегда являются парой противоречивых факторов, требующих внимательного рассмотрения. Особенно в городских промышленных парках, где земли не хватает, площадь распределительного помещения часто фиксируется во время строительства заводских зданий, а последующее расширение затрат на гражданское строительство чрезвычайно велико, и этот процесс длительный.

Трехфазный серводвигатель AVR мощностью 30 кВА может эффективно решить эту проблему. Он имеет тот же размер шасси, те же положения монтажных отверстий и ту же схему входных и выходных клемм, что и SBW-20KVA меньшей мощности, но в нем установлен компенсационный трансформатор большего размера и катушка регулирования напряжения. Номинальная выходная мощность увеличивается с 20 кВА до 30 кВА.

Это означает, что когда ваша производственная линия модернизируется с нагрузки 15–18 кВт до нагрузки 22–27 кВт, вам не нужно обращаться к строительной бригаде, чтобы снести стены и просверлить отверстия, не нужно переделывать стальные стержни фундамента распределительного шкафа или беспокоиться о том, не слишком ли короткие исходные входящие и отходящие кабели. Просто вытащите всю машину мощностью 20 кВА, установите ее на место как 30 кВА и повторно подключите кабели, чтобы завершить обновление «как скачок мощности».

Параметр продукта

Преимущества производительности

Номинальная мощность 30 кВА соответствует номинальному току примерно 46 А (трехфазное напряжение 380 В), что позволяет охватить всю сборочную линию малых и средних заводов, большие винтовые воздушные компрессоры (уровень 37 кВт), системы отопления и гидравлические системы литьевых машин мощностью 200-300 тонн, а также мощные центральные кондиционеры в торговых центрах и офисных зданиях.

Пусковой ток двигателя может достигать 7-8-кратного номинального тока. Обычные электронные стабилизаторы напряжения подвержены ошибкам обхода или повреждению из-за мгновенной перегрузки по току. Несмотря на то, что в SBW-30KVA используется серворегулирование с помощью электромагнитной индукции, риск перегрузки по току силовых полупроводниковых устройств отсутствует. Его компоненты трансформатора и угольной щетки обладают чрезвычайно высокой кратковременной перегрузочной способностью, что позволяет спокойно справляться с суровыми испытаниями, вызванными частыми пусками и остановками больших двигателей.

Кроме того, в трехфазном серводвигателе AVR мощностью 30 кВА используется трехфазная технология независимого поэтапного регулирования. Даже в условиях большой нагрузки, когда трехфазный ток несимметричен, он может стабилизировать выходное напряжение каждой фазы с точностью ±3%. Интеллектуальный вентилятор с регулируемой температурой в сочетании с высококачественной системой изоляции уровня A обеспечивает непрерывную 24-часовую работу при полной нагрузке при температуре 40 ℃, что делает его поистине «мощным игроком промышленного класса».

Ключевые особенности

1. Сверхвысокая плотность мощности

Внешние размеры 500×380×670 мм, точно такие же, как у модели 20 кВА, но с увеличением мощности на 50%. Плотность мощности является лучшей в отрасли, что особенно подходит для проектов реконструкции и модернизации распределительных помещений с ограниченным пространством и без возможности расширения. Установочные отверстия и клеммы для проводов совпадают, что позволяет осуществить быструю замену в течение нескольких минут.

2. Высокая устойчивость к ударным нагрузкам.

Трехфазный серводвигатель AVR мощностью 30 кВА, специально оптимизированный для индуктивных нагрузок, таких как мощные двигатели, компрессоры и гидравлические насосы, может выдерживать кратковременные ударные токи, превышающие номинальный ток в 8 раз, без отключения или обхода, обеспечивая плавный запуск тяжелонагруженного оборудования и избегая перерывов в производстве, вызванных падением пускового напряжения.

3. Долговременная стабильность в условиях тяжелых нагрузок.

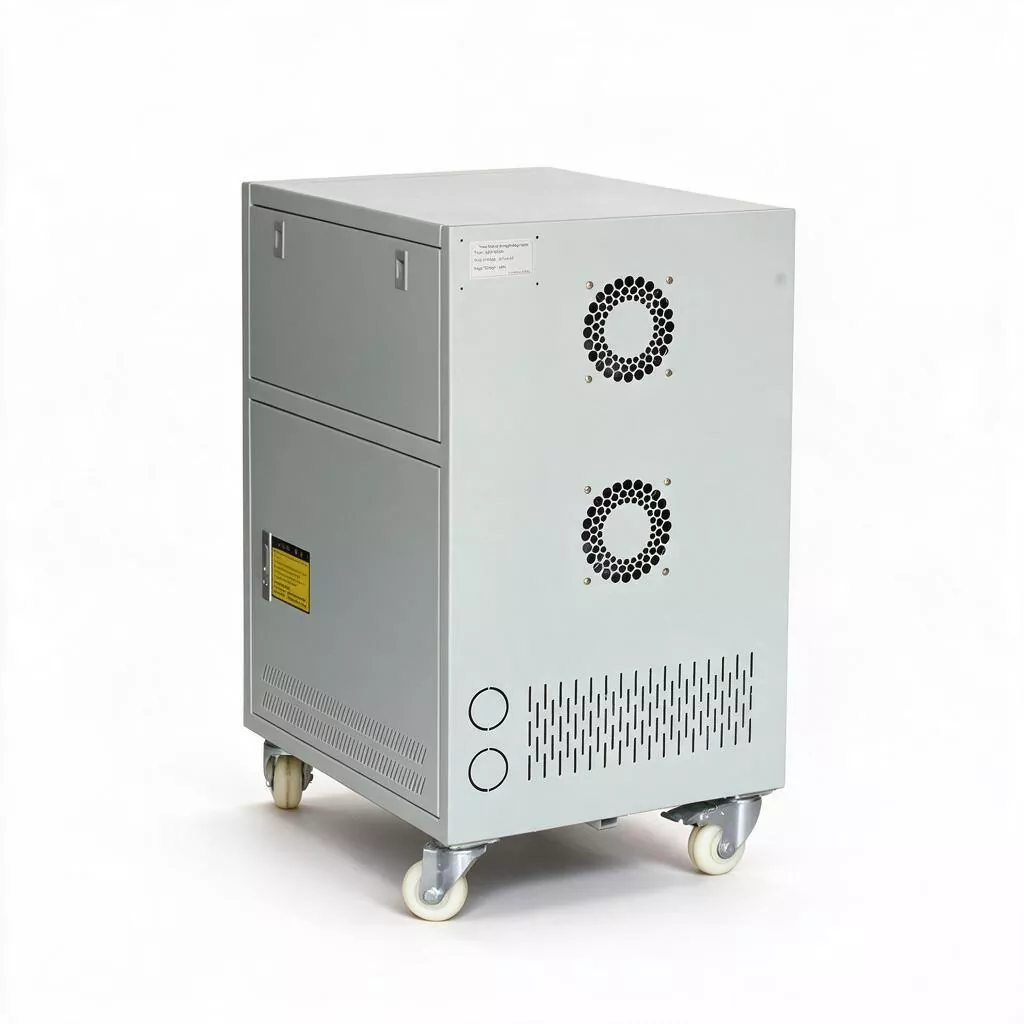

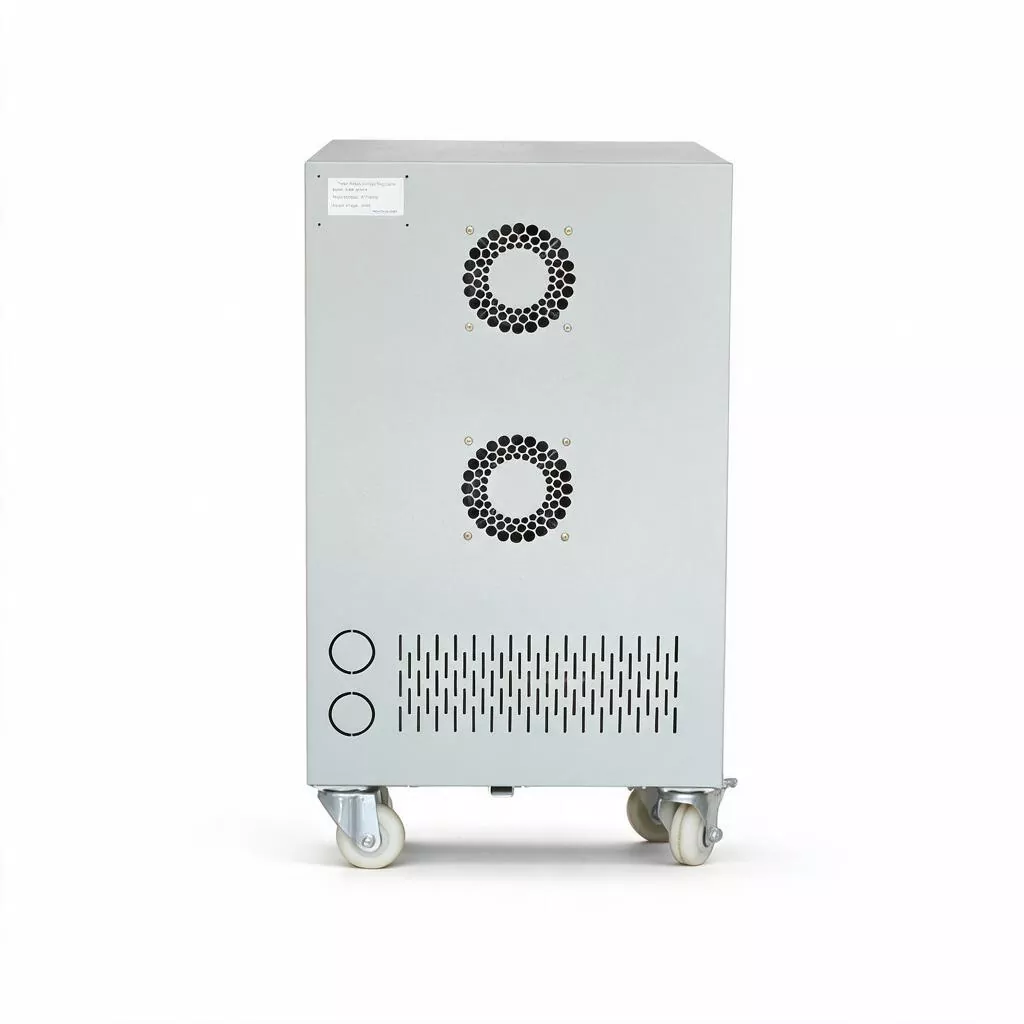

Благодаря утолщенным катушкам компенсационного трансформатора и щеточным компонентам большего размера номинальная допустимая нагрузка по току увеличивается до 46 А при меньшем выделении тепла. Чистый рост температуры составляет менее 60°C, а в сочетании с системой принудительного воздушного охлаждения он может выполнять непрерывную работу в три смены в высокотемпературных и пыльных промышленных условиях.

4. Независимое трехфазное высокоточное регулирование.

Схема выборки независимо определяет и управляет напряжением каждой фазы, даже если трехфазная нагрузка сильно несбалансирована (например, одновременное подключение большого количества однофазного освещения и трехфазного питания), она может независимо стабилизировать выход каждой фазы в пределах ±3% для эффективной защиты чувствительных к напряжению ПЛК, сервоприводов и прецизионных приборов контроля температуры.

5. Высоконадежная структура электромагнитной топологии.

В отличие от полностью электрических стабилизаторов напряжения, эта машина имеет структуру серводвигателя + регулятор напряжения колонного типа, без уязвимых устройств переключения мощности, с высокой устойчивостью к грозовым перенапряжениям и подходит для удаленных промышленных зон с плохим качеством сети (сильные гармоники, резкие колебания напряжения). Расчетный срок службы превышает 15 лет при чрезвычайно низкой интенсивности отказов на протяжении всего жизненного цикла.

6. Комплексная защита и обход системного уровня.

Встроенная шестиуровневая защита, включая перегрузку, повышенное напряжение, пониженное напряжение, короткое замыкание, перегрев и потерю фазы, а также встроенные механические/электрические функции двойного байпаса. При возникновении внутренней аномалии она автоматически плавно переключается на прямое питание от сети, гарантируя, что критические нагрузки никогда не отключатся, а панель подает звуковые и визуальные сигналы тревоги.

7. Гибкая возможность расширения интерфейса.

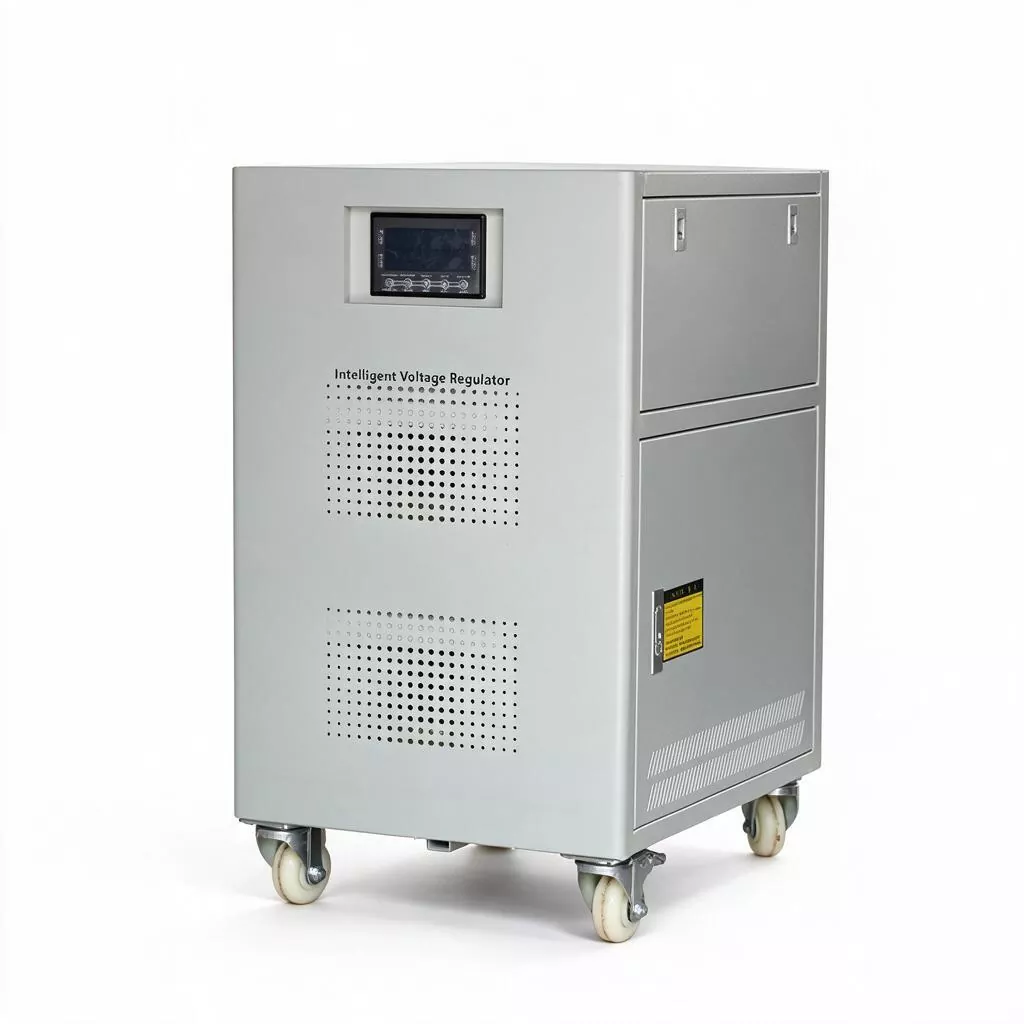

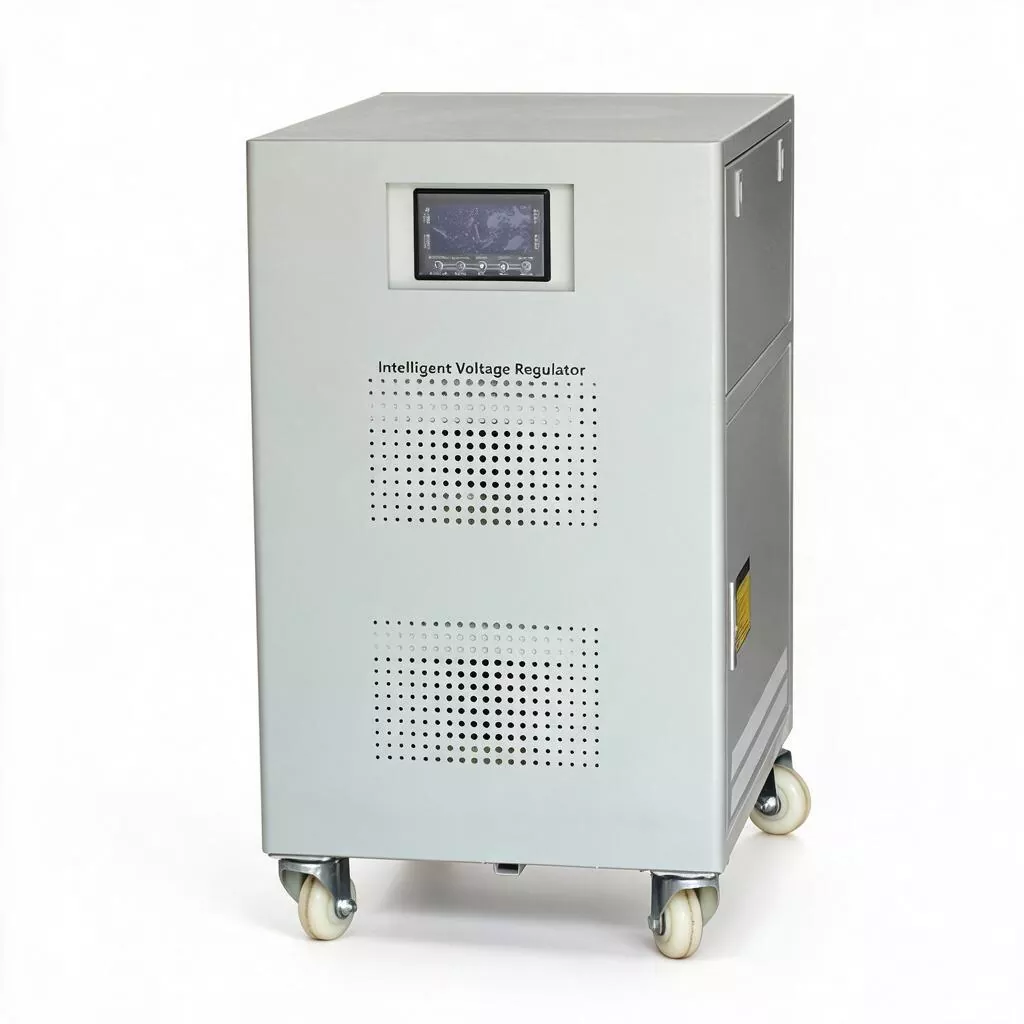

Стандартная конфигурация включает цифровой светодиодный индикатор трехфазного напряжения; дополнительный интерфейс связи RS485, поддерживающий протокол Modbus-RTU, может быть подключен к заводским системам РСУ или платформам управления энергопотреблением (EMS), обеспечивая удаленный мониторинг, запись тенденций напряжения и предупреждение о неисправностях.

Применение продукта

1. Централизованное управление распределением электроэнергии для малых и средних заводов: устанавливается в главном вводном шкафу цеха, обеспечивает централизованную стабилизацию напряжения для всей производственной линии (группы машин с числовым программным управлением, сварочное оборудование, грузоподъемное оборудование), улучшая качество электроэнергии всего цеха.

2. Крупномасштабная индустрия литья под давлением и литья под давлением: обеспечивает стабильное питание нагревательных колец и двигателей гидравлических масляных насосов термопластавтоматов от 200 до 350 тонн, предотвращая колебания напряжения, вызывающие неконтролируемые температуры нагрева или нестабильное давление впрыска, а также снижая процент брака.

3. Система сжатого воздуха: оснащенная винтовыми воздушными компрессорами мощностью 37 кВт и ниже и поршневыми воздушными компрессорами, она решает проблему сильного воздействия тока во время запуска, обеспечивая стабильное давление в системе сжатого воздуха и защищая контакторы и тепловые реле.

4. Коммерческая крупномасштабная система отопления, вентиляции и кондиционирования воздуха: подходит для центральных кондиционеров с водяным охлаждением, вентиляторов градирен и насосов циркуляционной воды в крупных торговых центрах, отелях и офисных зданиях, обеспечивая стабильное напряжение питания во избежание срабатывания защиты компрессора от перегрева из-за низкого напряжения.

5. Обработка металла и формовка листового металла: обеспечивает чистое питание для гидравлических систем и контроллеров ЧПУ больших ножниц, гибочных станков и штамповочных станков, обеспечивая точность обработки и срок службы пресс-форм.

6. Водоочистные и муниципальные объекты: используются на крупных электростанциях для водяных насосов, аэрационных вентиляторов на очистных сооружениях, муниципальных дренажных насосных станциях и т. д. для обеспечения стабильной работы общественной инфраструктуры.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. SBW-30KVA и 20KVA имеют одинаковые размеры. Как достигается увеличение мощности внутри компании?

Не меняя каркас шкафа, мы повышаем плотность преобразования энергии на единицу объема за счет оптимизации магнитных материалов (использования листов высокоэффективной кремнистой стали с высокой проницаемостью) и улучшения процесса намотки катушки. В то же время мы усилили конструкцию воздуховодов для отвода тепла, чтобы гарантировать, что повышение температуры останется в пределах стандартного диапазона. Эта конструкция «маленький размер, высокая мощность» была полностью проверена на зрелых моделях массового производства.

2. На моем заводе изначально использовался стабилизатор мощностью 20 кВА. Сейчас нагрузка увеличилась. Могу ли я напрямую заменить его на этот мощностью 30 кВА?

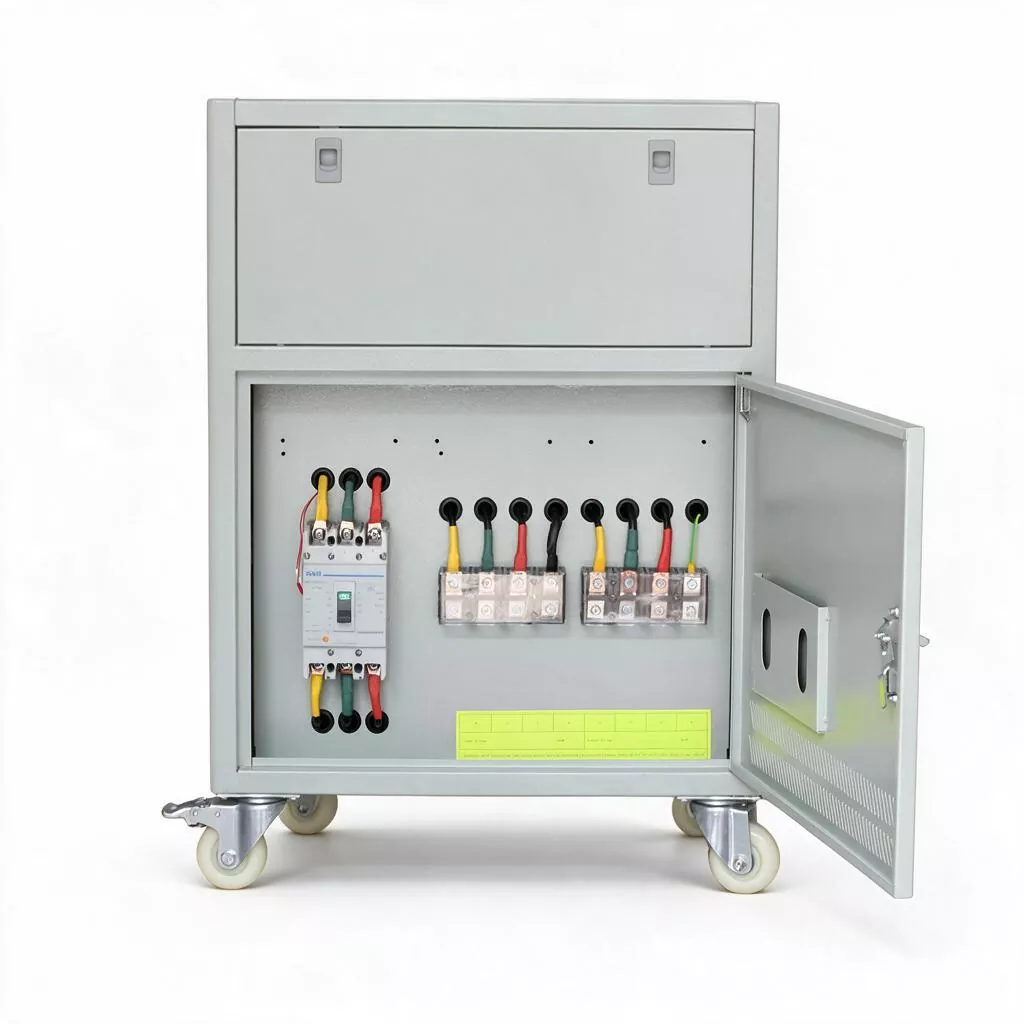

В большинстве случаев это возможно. Размеры монтажных отверстий в основании и расстояние между входными/выходными медными полосами у них абсолютно одинаковые. Тем не менее, обратите внимание, чтобы убедиться, что характеристики входного кабеля и автоматического выключателя достаточны: номинальный ток 30 кВА составляет примерно 46 А. Рекомендуется использовать автоматический выключатель на ток ≥63 А и кабель с медным сердечником сечением ≥10 мм² на переднем конце. Наша техническая команда может предоставить услуги проверки на месте перед заменой.

3. Как 30 кВА справляется с ударным током во время запуска мощных двигателей?

Регулятор напряжения типа серводвигателя по сути представляет собой большой регулируемый трансформатор. Его электромагнитная инерция определяет, что он допускает кратковременную перегрузку. Скользящий контакт между угольной щеткой и катушкой может выдержать мгновенное воздействие тока, в несколько раз превышающее номинальный. Схема управления задерживает принятие решения и не активирует защиту от перегрузки по току, как электронный стабилизатор. Пока ток воздействия падает в течение 5 секунд, стабилизатор может продолжать работать в нормальном режиме.

4. Может ли трехфазный серводвигатель AVR мощностью 30 кВА действительно достичь эффективности 96%? Будет ли он по-прежнему энергоэффективным в условиях небольшой нагрузки?

Да, при полной нагрузке КПД составляет ≥96%. При небольшой нагрузке (степень нагрузки 40–60%) из-за относительного увеличения потерь в железе эффективность немного снизится примерно до 93–95%, но она все равно намного выше, чем у традиционных стабилизаторов магнитного насыщения. Мы рекомендуем поддерживать уровень нагрузки в диапазоне 50–80 % для достижения наилучшей общей энергоэффективности.

5. Как работает трехфазное независимое регулирование?

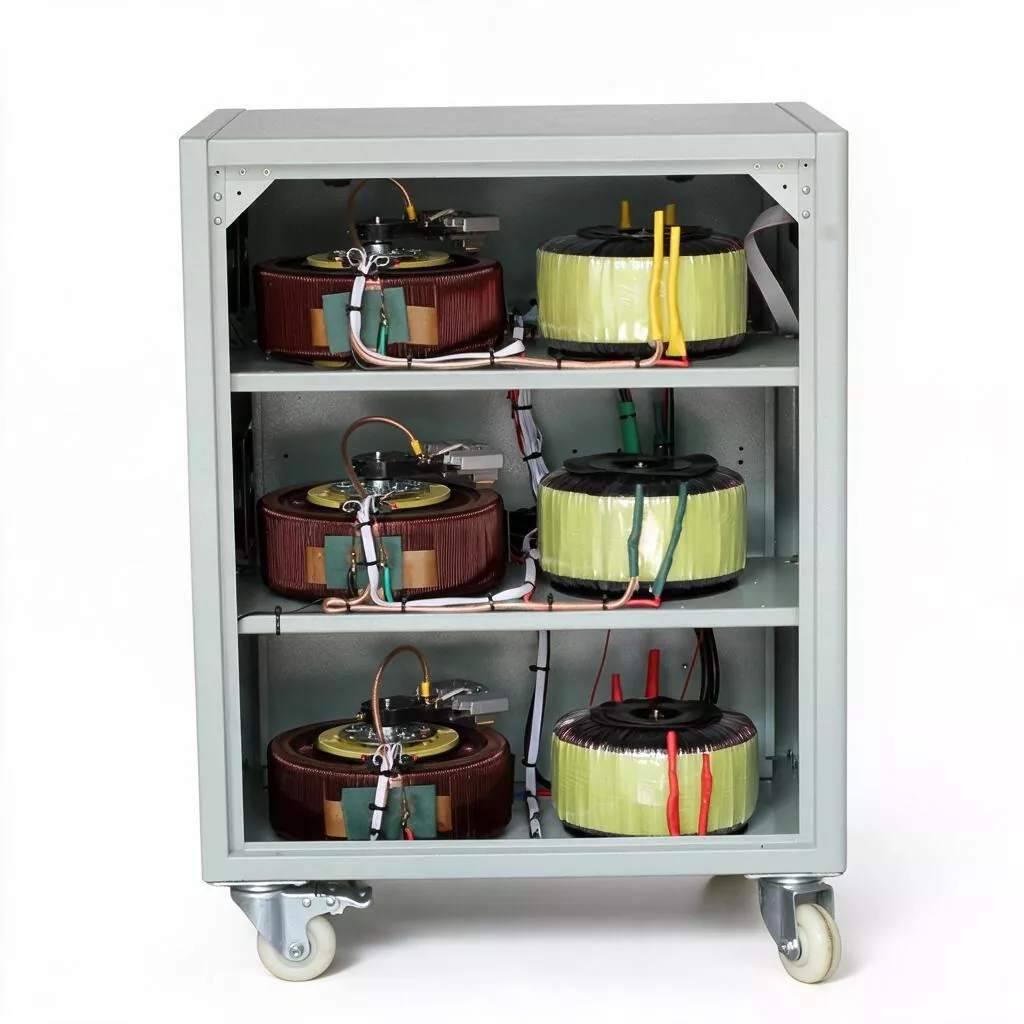

Внутри оборудования находятся три полностью независимых преобразователя выборки, платы управления и механизмы сервопривода. Когда напряжение фазы A низкое, только угольная щетка на фазе A перемещается вверх для создания дополнительного давления, а фазы B и C вообще не затрагиваются. Это обеспечивает полную развязку регулирования трехфазного выходного напряжения. Даже если трехфазная нагрузка на стороне пользователя сильно несимметрична, трехфазное напряжение на выходе все равно сохраняет высокую симметрию.

6. Каковы основные ежедневные задачи по техническому обслуживанию оборудования?

Ежедневное обслуживание очень простое: ежеквартально проверяйте и очищайте угольную щетку от пыли (с помощью пылесоса удаляйте ее из вентиляционного отверстия), каждые полгода проверяйте, не изношена ли длина угольной щетки ниже линии разметки, и раз в год подтягивайте винты входящей и исходящей клеммы. По сравнению с электронным оборудованием, требующим регулярного определения емкости электролитических конденсаторов, объем технического обслуживания и стоимость запасных частей серии SBW являются весьма выгодными.
