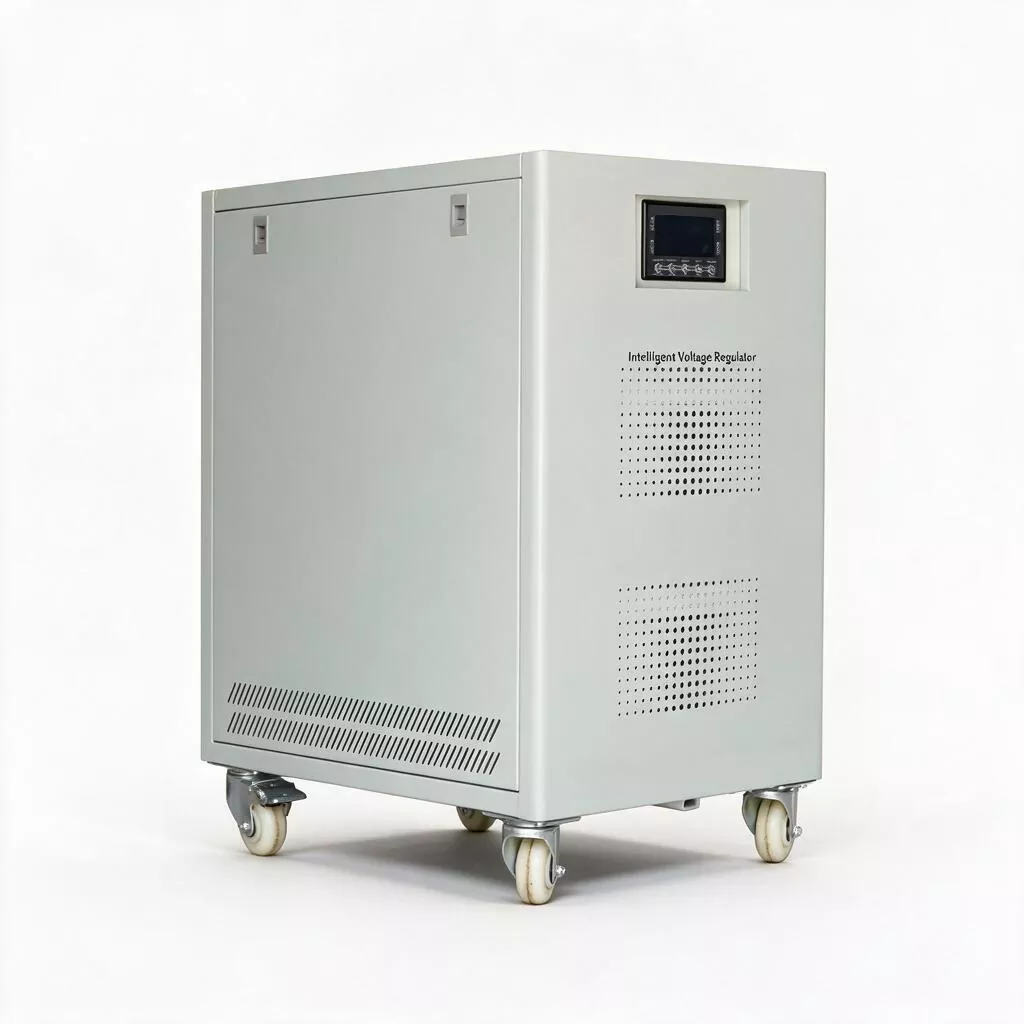

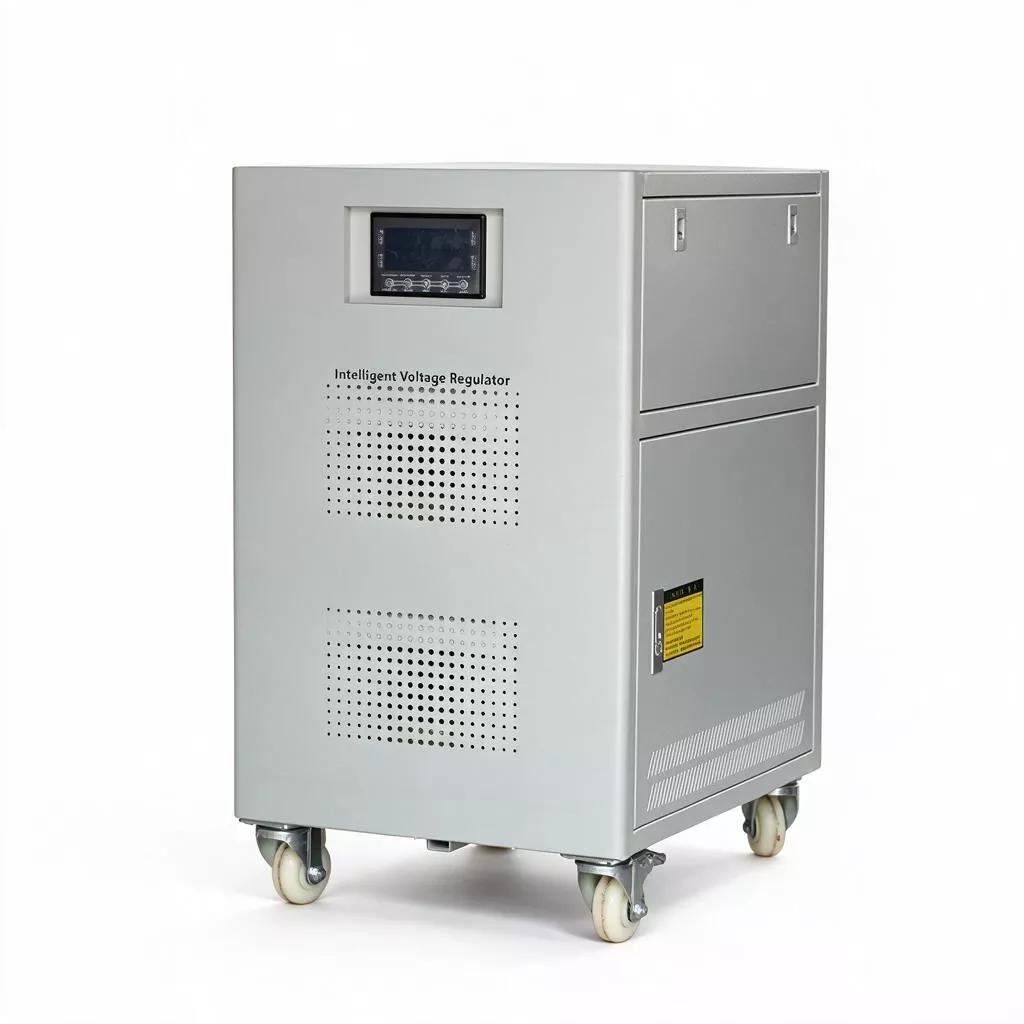

3-фазный серводвигатель 10 кВА AVR

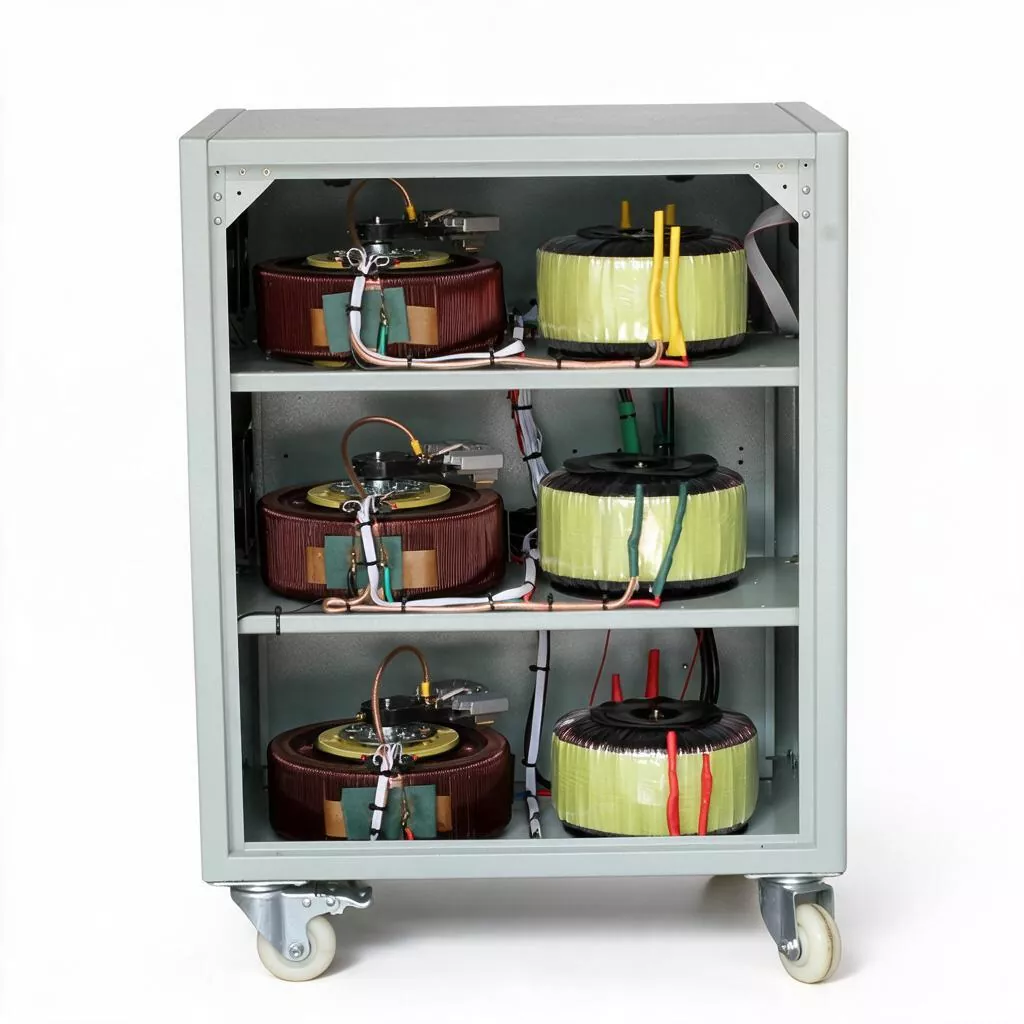

Трехфазный серводвигатель AVR мощностью 10 кВА представляет собой зрелый продукт для стабилизации напряжения переменного тока, состоящий из ключевых компонентов, таких как регулятор напряжения со столбчатым контактом, схема выборки, схема защиты, схема управления, механизм тихоходного синхронного двигателя и компенсационный трансформатор.

Когда возникают колебания из-за нестабильного сетевого напряжения или изменения пользовательской нагрузки, схема выборки обрабатывает сигнал напряжения и отправляет его на синхронный двигатель. Это приводит к перемещению угольной щетки столбчатого контактного регулятора напряжения вверх или вниз, автоматически регулируя коэффициент поворота катушки для обеспечения стабильного выходного напряжения.

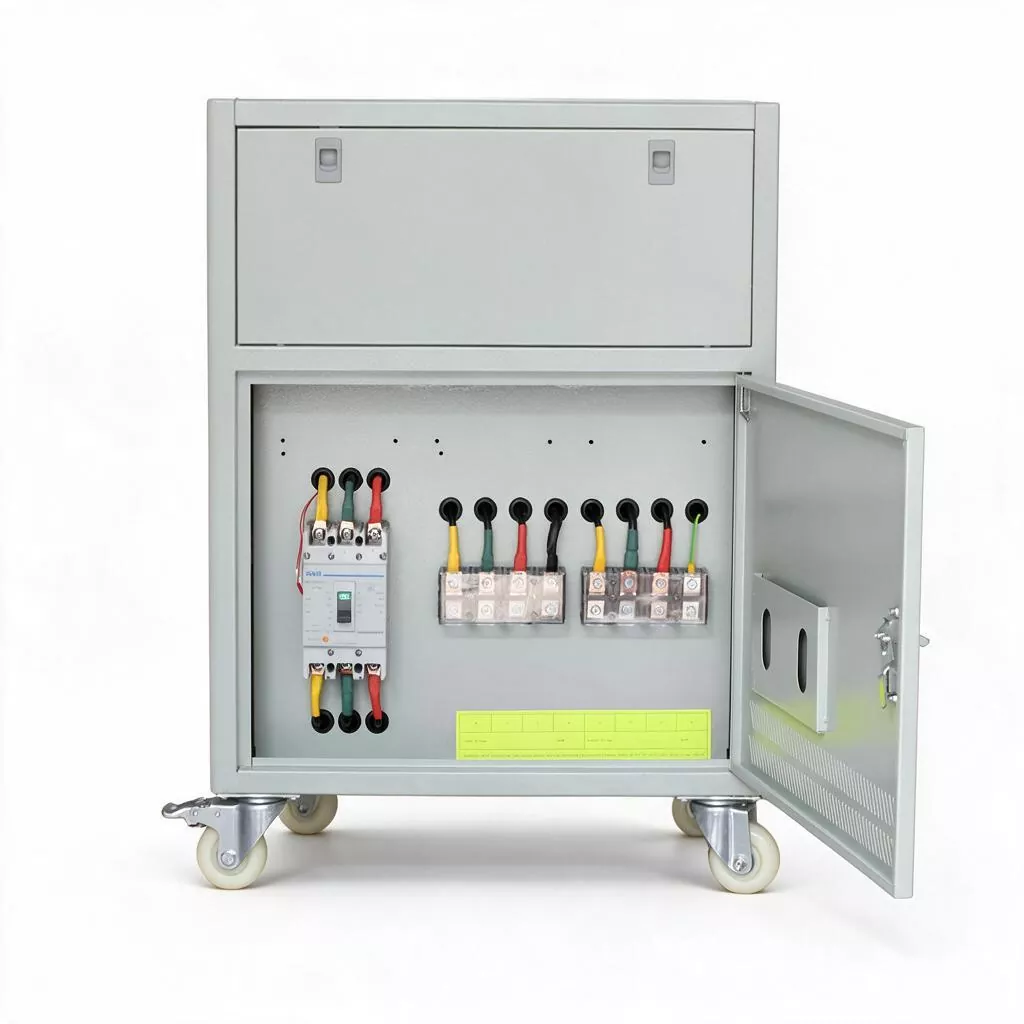

Являясь моделью начального уровня серии SBW, SBW-10kVA имеет номинальную мощность 10 кВА и использует трехфазное четырехпроводное соединение (фазы A, B и C + нейтраль + земля). Он поддерживает двухчастотную работу (50/60 Гц), что делает его совместимым со стандартами электросетей в различных регионах мира.

Его возможность независимого трехфазного регулирования обеспечивает автоматический баланс выходного сигнала между фазами, эффективно справляясь со сценариями, включающими несбалансированные трехфазные нагрузки.

Параметр продукта

Ключевые особенности

1. Точность регулирования высокого напряжения

Стабилизатор SBW-10кВА обеспечивает точность выходного напряжения ±3%, обеспечивая стабильное питание для прецизионного оборудования и критических нагрузок. Он отличается быстрым временем отклика и скоростью регулировки напряжения менее 1 секунды в ответ на колебания входного напряжения.

2. Высокая эффективность и низкие потери.

Продукт имеет КПД ≥96% и низкие потери энергии, что приводит к значительной экономии энергии. Коэффициент искажения формы выходного сигнала составляет менее 0,1%; он не генерирует дополнительных гармоник и не вызывает искажений в электросети. 3. Широкий диапазон входного напряжения.

Диапазон входного напряжения составляет 380 В/400 В/415 В ±20 % (более широкие диапазоны доступны по запросу), что делает его пригодным для условий с плохим качеством электросети и значительными колебаниями напряжения.

4. Функции защиты

Оснащен несколькими механизмами защиты, включая защиту от перегрузки, повышенного напряжения, пониженного напряжения, короткого замыкания, перегрева и потери фазы, а также функцию обхода. Эти особенности обеспечивают безопасную работу как стабилизатора напряжения, так и подключенного нагрузочного оборудования.

5. Интеллектуальный дисплей и удобное управление.

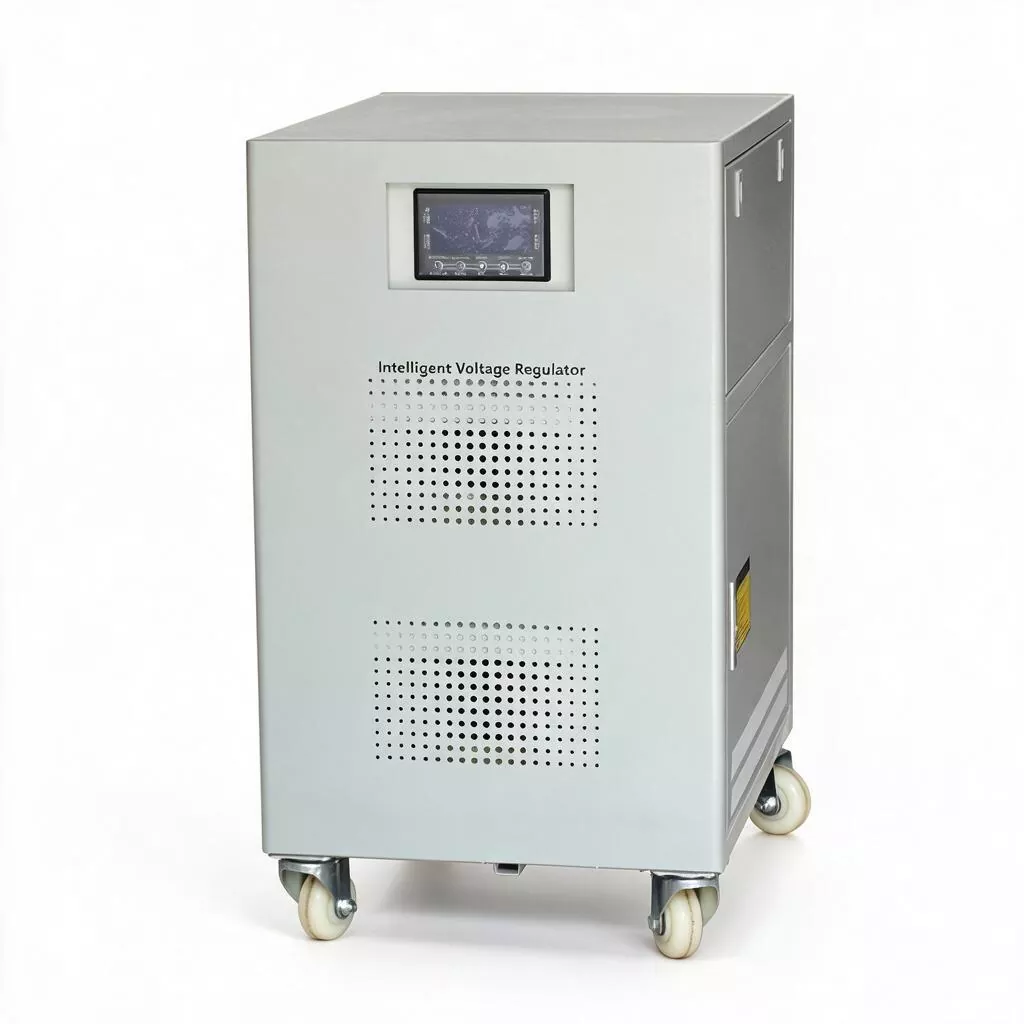

Имеет цифровой светодиодный дисплей для четкого и точного мониторинга фазных напряжений в реальном времени. 3-фазный серводвигатель AVR мощностью 10 кВА поддерживает двухрежимное управление (ручное/автоматическое), что позволяет пользователям гибко переключаться в зависимости от реальных потребностей.

6. Широкий спектр применения.

Подходит для резистивных, емкостных и индуктивных нагрузок; способен выдерживать кратковременные перегрузки и непрерывную длительную эксплуатацию. Совместим с различными источниками энергии, включая тепловую энергию, гидроэнергетику и небольшие генераторы.

Применение продукта

1. Промышленное производство: широко используется для стабилизации напряжения в производственном оборудовании, таком как производственные линии, прецизионные станки, лазерное оборудование и промышленные роботы на промышленных и горнодобывающих предприятиях.

2. Транспорт: Подходит для стабилизации напряжения в транспортной инфраструктуре, включая железнодорожные системы, лифтовое оборудование и системы взимания платы за проезд по автомагистралям.

3. Медицинские учреждения. Обеспечивает стабильное и надежное питание медицинского оборудования и точных инструментов в больницах и медицинских учреждениях.

4. Коммерция и связь. Подходит для стабилизации напряжения в базовых станциях связи, почтовых/телекоммуникационных системах, центрах обработки данных, коммерческом освещении и других коммуникационных или коммерческих объектах.

5. Строительство и проектирование. Подходит для строительных площадок, нефтяных месторождений, полевых работ и других мест, требующих временного электропитания или испытывающих значительные колебания напряжения.

6. Научные исследования и образование: Подходит для обеспечения стабилизированного питания точных инструментов и экспериментального оборудования в школах и научно-исследовательских институтах.

Услуги по настройке

KTAC поддерживает услуги OEM/ODM, включая настройку цвета корпуса, упаковки, диапазонов входного/выходного напряжения и специальных функциональных модулей (например, фильтров электромагнитных помех, устройств молниезащиты, интерфейсов мониторинга RS232/RS485). Пожалуйста, свяжитесь с нами для индивидуального решения.

Часто задаваемые вопросы

1. Для каких типов нагрузок подходит стабилизатор напряжения SBW-10KVA?

Стабилизатор напряжения серии SBW подходит для резистивных, емкостных и индуктивных нагрузок; он выдерживает кратковременные перегрузки и рассчитан на непрерывную, длительную эксплуатацию. Он особенно хорошо подходит для приложений, требующих высокого качества электроэнергии и стабильной формы напряжения.

2. Какова точность регулирования напряжения и скорость реакции продукта?

SBW-10KVA обеспечивает точность выходного напряжения ±3%. Он регулирует напряжение менее чем за одну секунду в ответ на 10%-ные колебания входного напряжения. Его быстрый отклик позволяет ему эффективно справляться с колебаниями сети и изменениями нагрузки.

3. Какие функции защиты предлагает продукт?

Трехфазный серводвигатель AVR мощностью 10 кВА оснащен комплексными функциями защиты, включая защиту от перегрузки, повышенного напряжения, пониженного напряжения, короткого замыкания и перегрева, а также защиту от потери фазы и функцию обхода. В случае возникновения аномалии он может быстро отключить выходную мощность для защиты оборудования, расположенного ниже по потоку.

4. В каких условиях окружающей среды может работать изделие?

SBW-10KVA работает в диапазоне температур от -5°C до 40°C и относительной влажности менее 90%, что делает его пригодным для использования в различных климатических условиях.

5. Доступна ли настройка?

Да, доступны услуги по настройке OEM/ODM. Диапазоны входного/выходного напряжения, цвета корпуса и методы упаковки могут быть адаптированы к требованиям заказчика. Также доступны дополнительные функциональные модули, такие как фильтры электромагнитных помех, устройства молниезащиты и интерфейсы мониторинга RS232/RS485.
