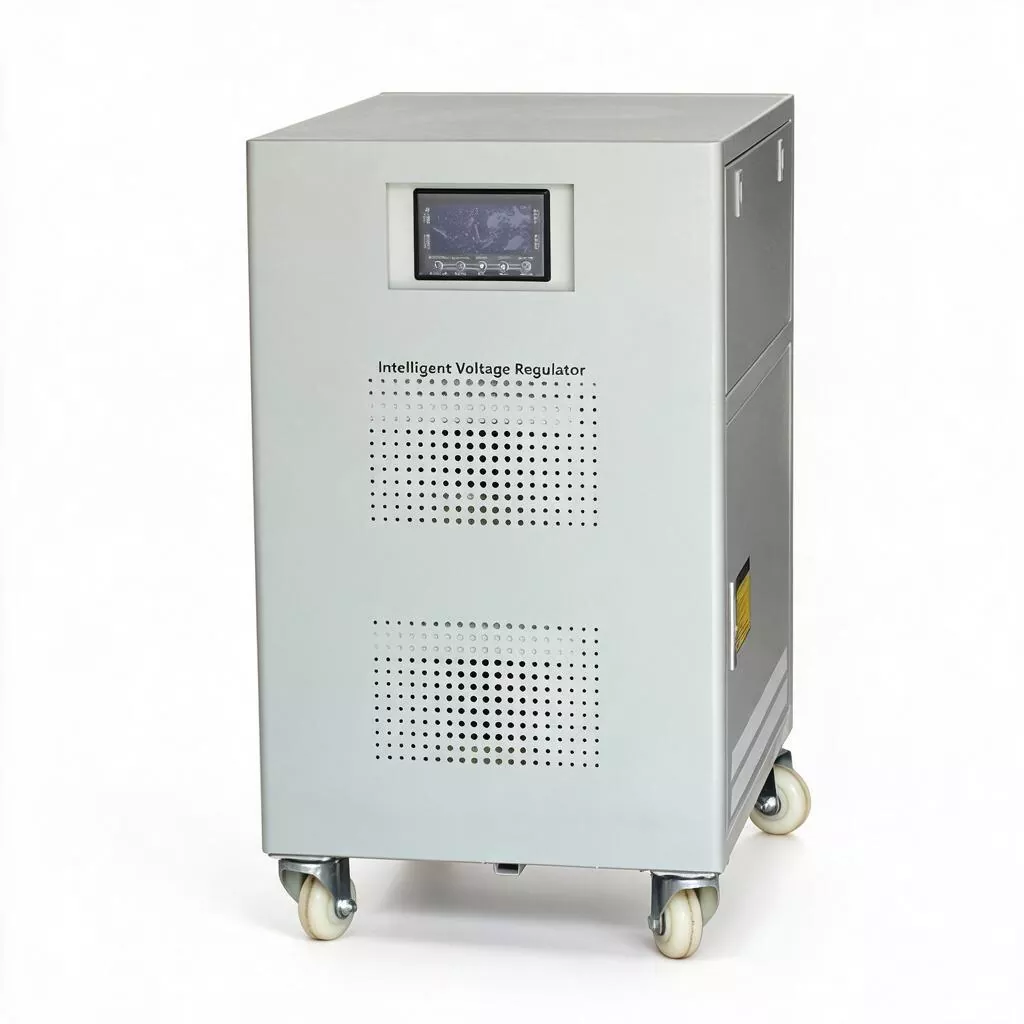

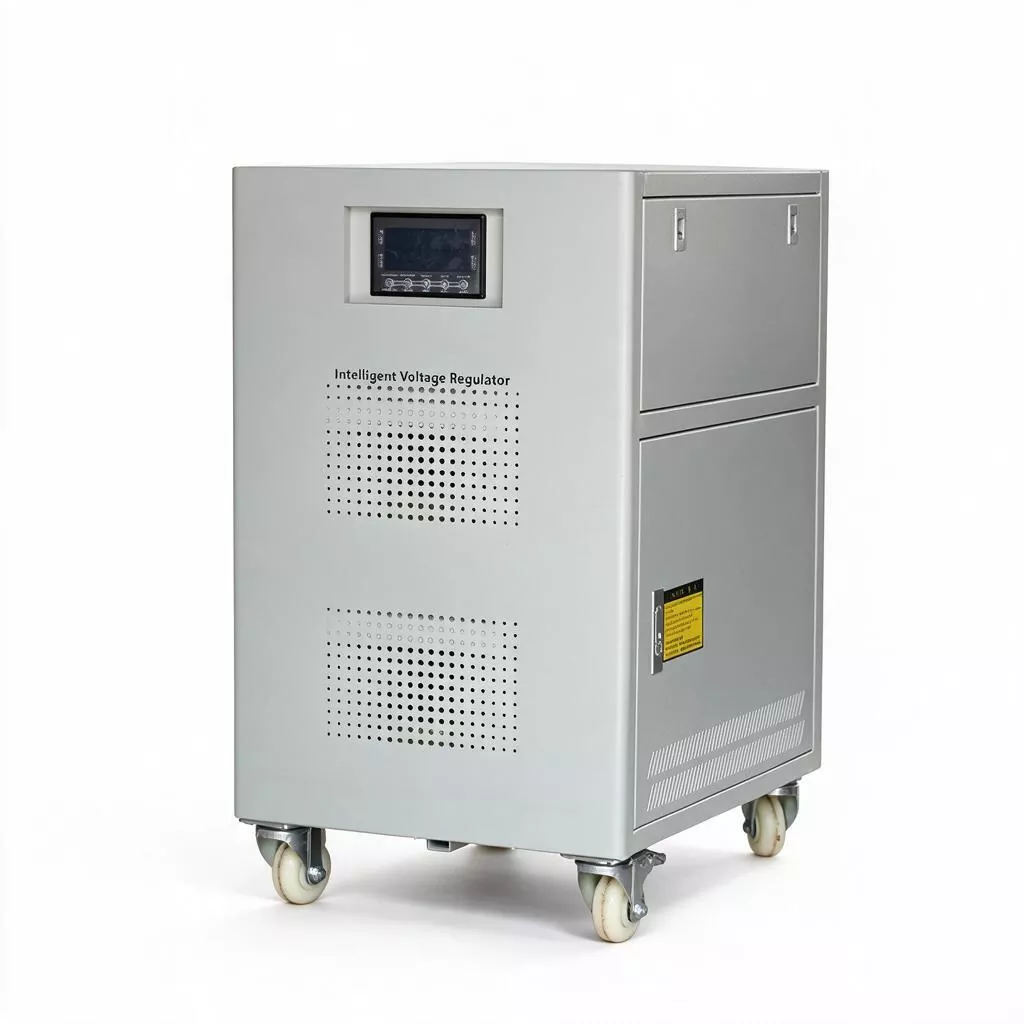

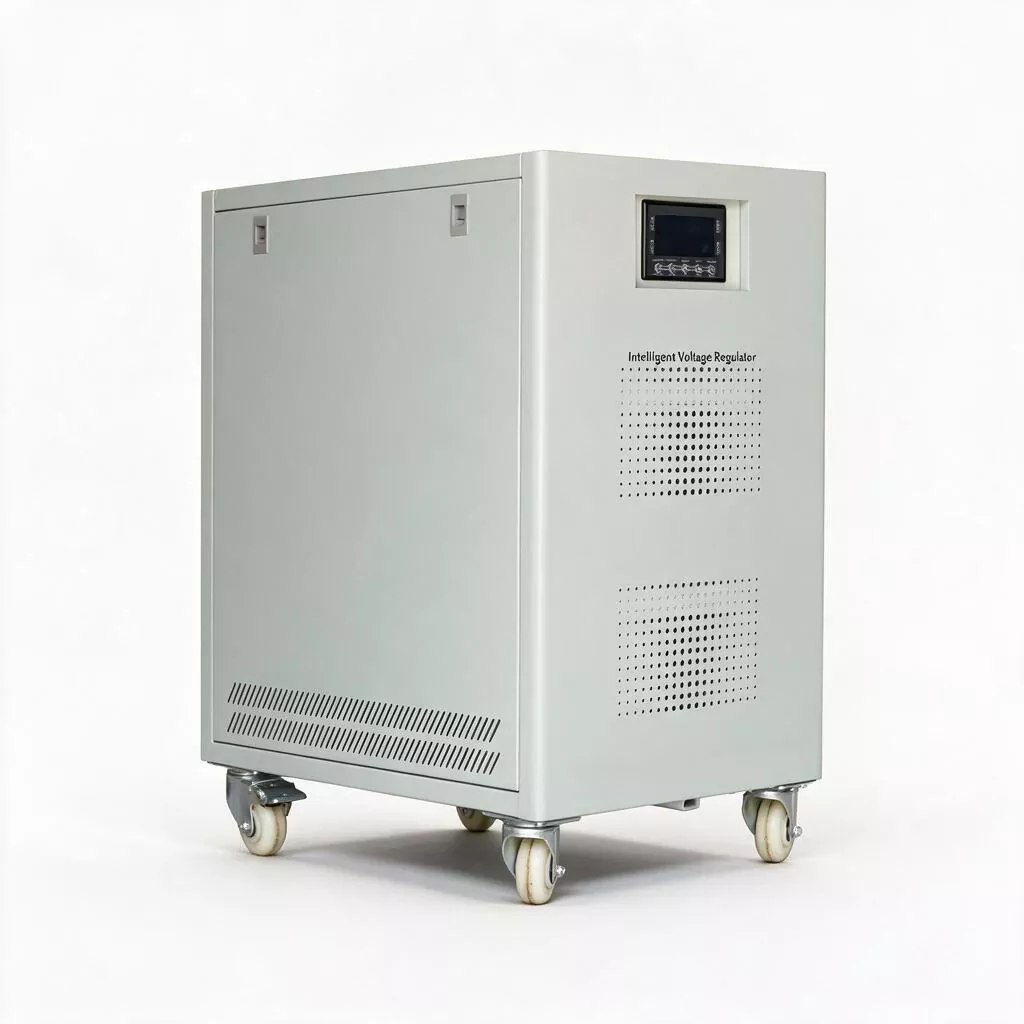

3-фазный серводвигатель AVR мощностью 50 кВА

Современные заводы и крупные коммерческие объекты наполнены большим количеством нелинейных нагрузок: преобразователей частоты, сервоприводов, ИБП, импульсных источников питания, драйверов светодиодного освещения и т. д. Они в процессе работы генерируют большое количество гармоник тока (в основном 5-й, 7-й и 11-й гармоник).

Эти гармоники не только усугубляют выделение тепла и выход из строя самого стабилизатора напряжения, но, что более серьезно, они будут инжектироваться обратно в электросеть, вызывая дополнительный рост температуры в обмотках трансформатора, перегрев нейтральной линии, перегрузку по току в конденсаторной батарее компенсации реактивной мощности и даже вызывая ошибочное срабатывание главного выключателя входящей линии.

Более того, дисбаланс трехфазных нагрузок приведет к дрейфу нейтральной точки, вызывая в разной степени отклонения трехфазного напряжения на низковольтной стороне распределительного помещения, влияя на качество электроэнергии всех потребителей на всей шине.

Трехфазный серводвигатель AVR мощностью 50 кВА — это не простое устройство регулирования электромагнитного напряжения:

1. Двунаправленная электрическая изоляция: компенсируя электромагнитную связь трансформатора, SBW-50KVA образует естественный слой электрической изоляции между входом и выходом, эффективно ослабляя грозовые перенапряжения и скачки напряжения со стороны электросети, которые влияют на чувствительное оборудование, расположенное ниже по цепи, и подавляя обратную инжекцию гармонического тока со стороны нагрузки на сторону электросети.

2. Трехфазное независимое регулирование с развязкой: каждая фаза имеет независимую схему выборки, управления и сервопривода. Даже если нагрузка на заднем конце сильно несимметрична (например, фаза A подключена к большому количеству однофазного освещения и офисного оборудования, а фазы B и C подключены к трехфазному источнику питания), стабилизатор напряжения может стабилизировать трехфазное выходное напряжение в пределах диапазона точности, тем самым устраняя проблему асимметричного напряжения на шине, вызванную дрейфом нейтральной точки, и уменьшая потери на низковольтной стороне трансформатора.

3. Высокая устойчивость и защита от ударов. В отличие от электронной схемы, которая использует IGBT/SCR для регулирования прерывания, этот продукт использует серворегулирование электромагнитной индукции, не генерирует гармоники частоты переключения, а коэффициент искажения формы выходного сигнала составляет менее 0,1%. В то же время его компоненты трансформатора и угольной щетки обладают чрезвычайно высокой кратковременной термостойкостью, что позволяет спокойно справляться с импульсным воздействием тока, в несколько раз превышающим номинальный, во время запуска больших компрессоров, вентиляторов и прессов, и не вызывает легкого срабатывания защиты от перегрузки по току, как в электронном оборудовании.

4. Мониторинг и взаимосвязь на уровне системы. Продукт предназначен для интерфейсов связи RS485 и сигналов тревоги с сухими контактами, которые могут быть легко интегрированы в заводскую систему управления энергопотреблением (EMS) или систему мониторинга электропитания (SCADA), обеспечивая удаленный мониторинг в реальном времени ключевых параметров, таких как входное / выходное напряжение, ток нагрузки и внутренняя температура, а также поддерживая взаимосвязь с внешними автоматическими выключателями, коммутационными шкафами с двойным источником питания ATS и создавая полную интеллектуальную систему гарантийного электропитания.

Параметр продукта

Ключевые особенности

1. Двунаправленная очистка электрической энергии.

Используя характеристики электромагнитной изоляции компенсационного трансформатора, он эффективно блокирует обратную передачу гармоник (особенно 5-й, 7-й и 11-й гармоник) со стороны нагрузки в электросеть, снижая риски отказов трансформаторов и устройств компенсации реактивной мощности; в то же время он подавляет мерцание напряжения и скачки напряжения на стороне электросети, обеспечивая чистое питание для прецизионных нагрузок.

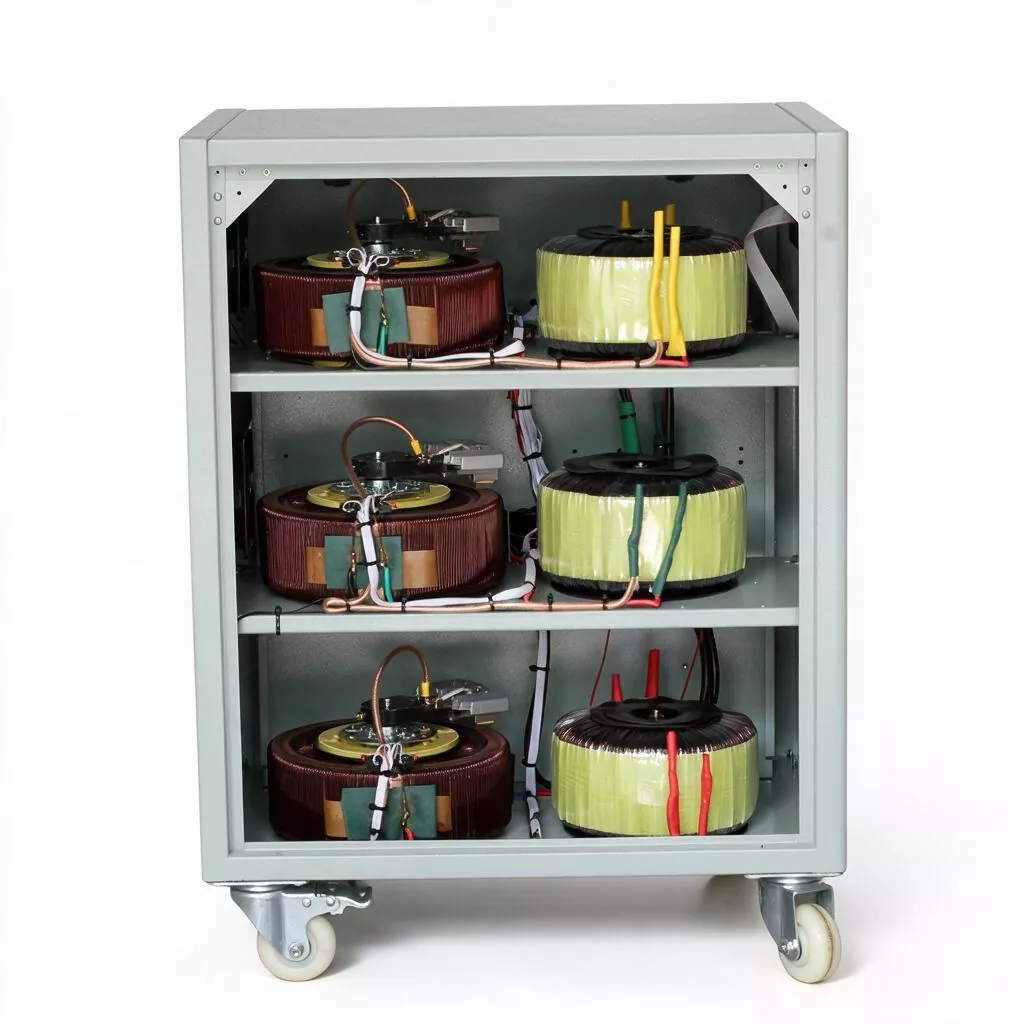

2. Трехфазное независимое высокоточное регулирование.

Используя технологию независимой выборки и контроля фаз, каждое фазное напряжение определяется и компенсируется отдельно. Даже если трехфазный ток нагрузки сильно несимметричен (степень дисбаланса > 30%), выходное трехфазное напряжение все равно может оставаться в пределах ±3% при нормальных условиях, что принципиально исключает угрозу безопасности и дополнительные потери, вызванные дрейфом нейтральной точки.

3. Сильная кратковременная перегрузочная способность.

Основанный на принципе работы электромагнитной индукции, он имеет естественный запас по перегрузке и может выдерживать кратковременный (≤ 5 секунд) пусковой удар, превышающий номинальный ток, в 8 раз превышающий номинальный, что особенно подходит для частых ударных нагрузок, таких как мощные преобразователи частоты, среднечастотные печи и крупное подъемное оборудование.

4. Выход с нулевыми гармониками

Форма выходного сигнала представляет собой стандартную синусоидальную волну с коэффициентом искажения формы сигнала < 0,1 % и не генерирует никаких дополнительных гармоник. По сравнению с традиционными электронными стабилизаторами напряжения он не создает высокочастотных помех в электросети и особенно подходит для медицинских, прецизионных испытаний и мест связи со строгими требованиями к электромагнитной среде.

5. Резервная защита с двойным байпасом

Интегрирован с функциями ручного/автоматического двойного байпаса. В случае внутренней неисправности стабилизатора напряжения или во время регулярного технического обслуживания он может плавно переключиться в режим прямого питания через байпасный переключатель, чтобы гарантировать, что нагрузка никогда не потеряет мощность. После завершения технического обслуживания трехфазный серводвигатель AVR мощностью 50 кВА можно переключить обратно в режим стабилизации напряжения, при этом весь процесс не требует остановки.

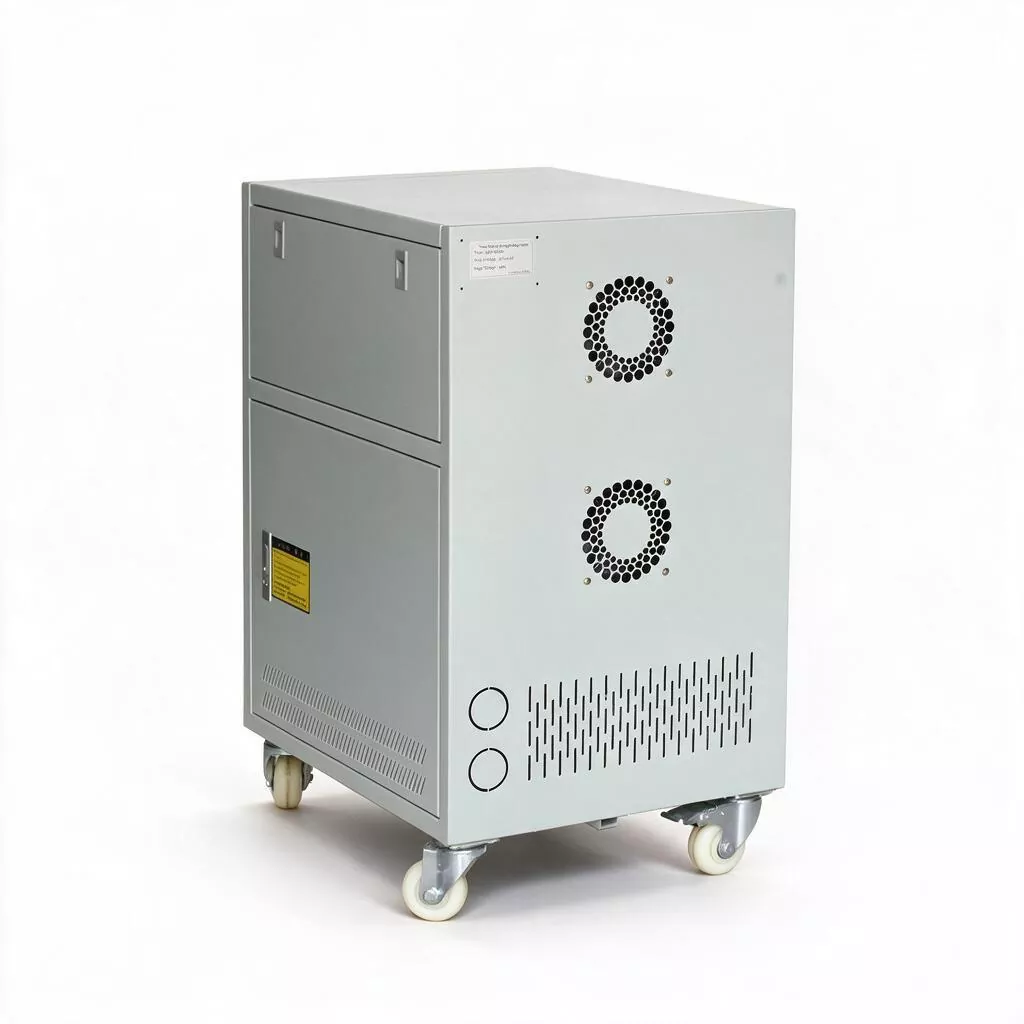

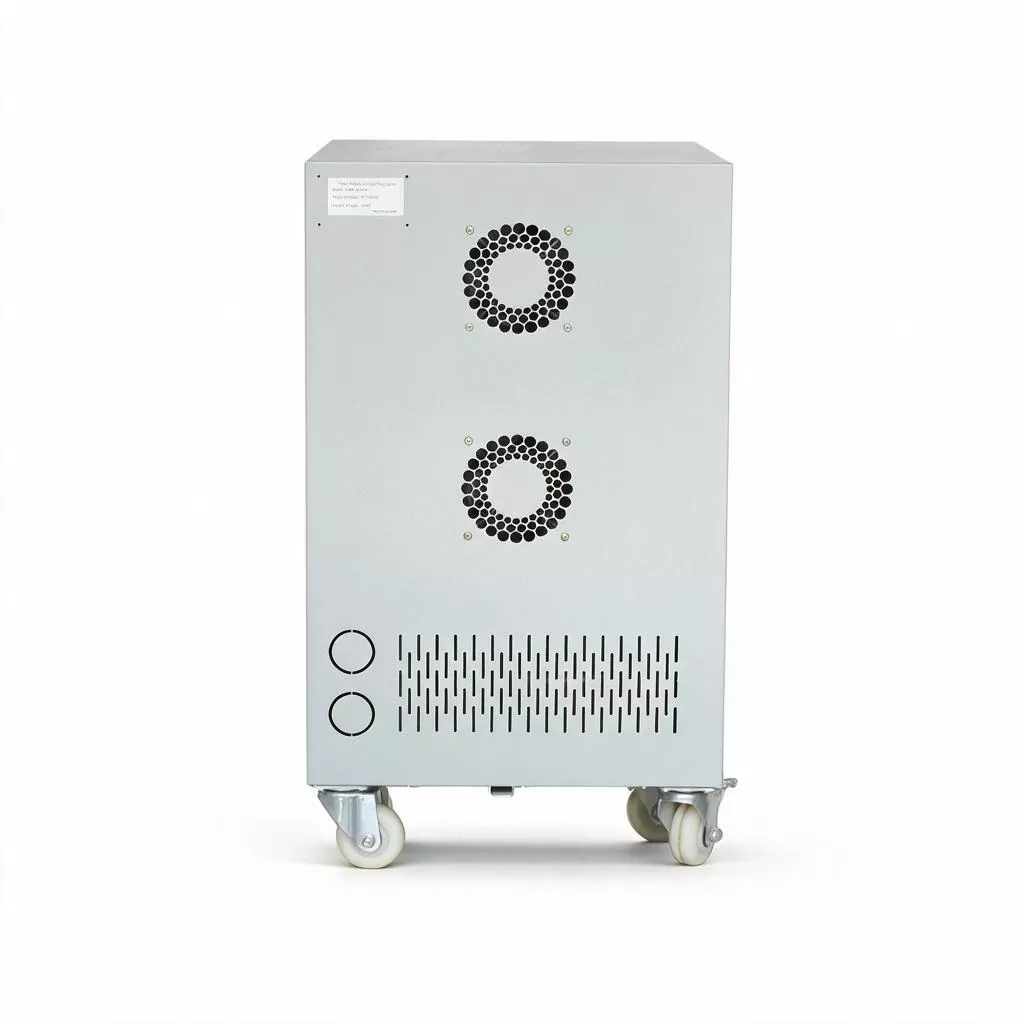

6. Большая мощность рассеивания тепла и сверхдлинный срок службы.

Для выработки тепла на уровне 50 кВА используются крупногабаритные радиаторы и интеллектуальные вентиляторы с регулируемой температурой и скоростью, обеспечивающие повышение температуры при полной нагрузке < 60 ℃. Благодаря использованию материалов с высоким уровнем изоляции класса А и импортных износостойких угольных щеток общий срок службы конструкции превышает 15 лет, а совокупная стоимость на протяжении всего жизненного цикла намного ниже, чем у аналогичных электронных стабилизаторов напряжения.

7. Глубокая интеграция коммуникации

Стандартная конфигурация включает интерфейс связи RS485 (протокол Modbus-RTU) и дополнительные модули связи Profibus-DP или Ethernet. Его можно использовать для считывания трехфазного напряжения, тока, температуры и статуса аварийных сигналов в диспетчерской в ​​режиме реального времени, что обеспечивает автоматическую работу и профилактическое обслуживание.

Применение продукта

1. Прецизионное производство и высокотехнологичное оборудование: Обеспечьте нулевые гармоники и высокостабильные чистые источники питания для линий упаковки и тестирования полупроводников, паяльных машин SMT и групп оборудования с ЧПУ в центрах обработки прецизионных пресс-форм, тем самым повышая производительность.

2. Источник питания для крупных медицинских учреждений: используется для предварительной стабилизации напряжения и гармонической изоляции крупного медицинского оборудования для визуализации, такого как компьютерные томографы, системы МРТ (магнитного резонанса) и линейные ускорители в отделениях радиологии и ядерной медицины больниц третичного уровня, обеспечивая качество изображений и безопасность оборудования.

3. Центры обработки данных и узлы периферийных вычислений. Обеспечьте стабилизацию напряжения и контроль гармоник для импульсных источников питания и систем прецизионного кондиционирования воздуха в небольших и средних залах обработки данных, а также в залах обработки данных конвергенции ядра 5G, снижая потери на входных гармониках ИБП и продлевая срок службы батарей.

4. Линии по производству транспортных средств и автозапчастей. Обеспечьте шкафы управления и системы сервопривода для рабочих станций сварочных роботов, окрасочных роботов и больших штамповочных линий, чтобы обеспечить точность многоосного соединения и избежать брызг при сварке или дефектов окраски, вызванных колебаниями напряжения.

5. Крупные коммерческие комплексы. Главные распределительные помещения, установленные в торговых центрах, пятизвездочных отелях и крупных выставочных залах, обеспечивают централизованную оптимизацию качества электроэнергии для электроснабжения, освещения, эскалаторов и центральных кондиционеров всего этажа или всего здания.

6. Химическая и фармацевтическая промышленность. Обеспечивает защиту стабилизации напряжения для двигателей перемешивания реакционных сосудов, центрифуг и групп воздушных компрессоров, а также подавляет влияние гармоник, генерируемых преобразователями частоты двигателей, на системы управления РСУ и приборы на месте.

Поддержка настройки

KTAC предлагает услуги OEM/ODM для трехфазного серводвигателя AVR мощностью 50 кВА, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как фильтры электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Может ли стабилизатор напряжения 50 кВА действительно обеспечить эффект «изоляции гармоник»?

Да. SBW-50KVA работает по принципу компенсационного трансформатора с электромагнитной изоляцией между входом и выходом. Он оказывает естественный эффект ослабления высокочастотных гармоник (особенно выше 5-й гармоники) (обычно способен ослаблять от 30% до 50%). При этом он не генерирует гармоники частоты коммутации (в отличие от электронных устройств ШИМ-типа), что позволяет существенно снизить обратное загрязнение гармониками со стороны нагрузки в электросеть. Если необходим более тщательный контроль гармоник, мы можем заранее добавить активный фильтр (APF) или пассивную ветвь фильтра.

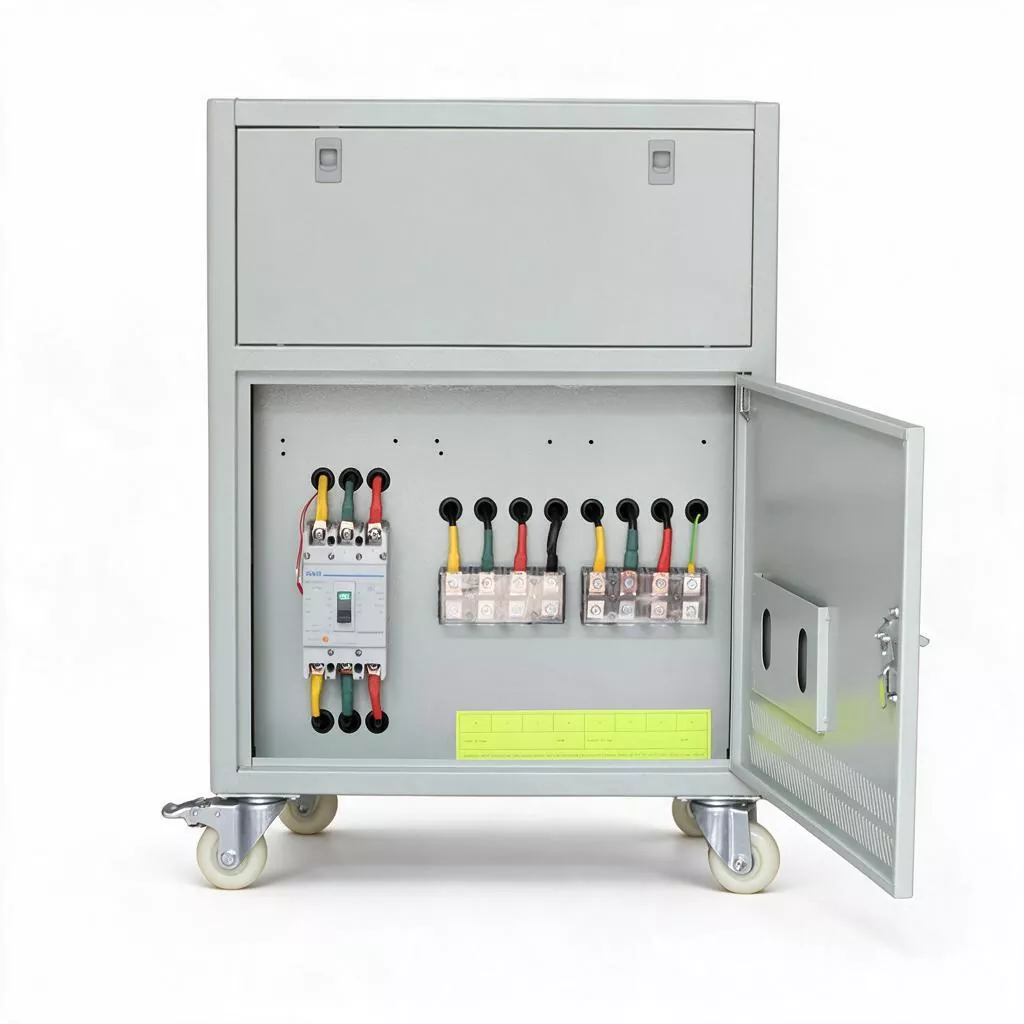

2. Каковы требования к входному выключателю при подключении этого устройства к системе распределения электроэнергии?

Номинальный ток модели 50 кВА составляет примерно 76 А (трехфазное напряжение 380 В). Учитывая пусковой скачок нагрузки типа двигателя и определенный запас мощности, рекомендуется сконфигурировать автоматический выключатель в пластиковом корпусе (MCCB) с номиналом от 100 до 125 А на входной стороне и выбрать кривую отключения типа C/D. Рекомендуется использовать входящий кабель YJV 3×25 мм² + 2×16 мм² или выше, а конкретные требования необходимо рассчитывать на основе фактической длины линии с точки зрения падения напряжения.

3. Может ли трехфазное независимое регулирование решить проблему чрезмерного общего тока нейтрали, вызванного несбалансированной нагрузкой?

Это может решить проблему дисбаланса напряжения, но трехфазное независимое регулирование регулирует напряжение каждой фазы, а не принудительно распределяет ток каждой фазы. Если трехфазный ток на стороне нагрузки сильно несимметричен (например, разница превышает 50А), стабилизатор напряжения может обеспечить симметрию трехфазных напряжений, но не может уменьшить ток нейтрали. В этом случае рекомендуется равномерно распределить однофазную нагрузку на распределительном терминале, и мы можем предоставить консультацию по плану распределения нагрузки.

4. Имеет ли трехфазный серводвигатель AVR мощностью 50 кВА функции защиты в режиме байпаса?

В режиме ручного байпаса функции электронной защиты стабилизатора напряжения от перегрузки и перенапряжения не участвуют. В это время заднее оборудование питается напрямую от сети, теряя защиту стабилизации напряжения, но сохраняя непрерывность. Во время работы байпаса пользователям рекомендуется как можно скорее организовать техническое обслуживание. Во время автоматического обхода (переключения при неисправности) оборудование по-прежнему будет контролировать состояние сети. Если напряжение в сети серьезно нарушено и превышает порог безопасности, некоторые защитные сигналы все равно могут активировать внешний автоматический выключатель для подачи сигнала тревоги.

5. Каковы особенности системы охлаждения для модели 50 кВА?

Потери мощности и тепловыделение модели 50 кВА (около 2 кВт) значительно выше, чем у моделей малой мощности. Мы используем улучшенное решение охлаждения: «радиатор с медной трубкой + интеллектуальный вентилятор с двойным шарикоподшипником», при этом скорость вентилятора автоматически регулируется без ступенчатого изменения в зависимости от внутренней температуры. При полной нагрузке при температуре 40 ℃ повышение внутренней температуры строго контролируется в пределах 60 ℃. Во время установки рекомендуется обеспечить зазор ≥30 см для отвода тепла и вентиляции на передней, задней, левой и правой сторонах оборудования.

6. Будет ли пыль от угольной щетки влиять на другие электрические компоненты распределительного шкафа?

Угольная щетка образует следы графитовой пыли во время длительной работы скольжения. Внутри шкафа мы установили специальный лоток для сбора пыли и съемную сетку пылевого фильтра. Большая часть пыли собирается в нижней части машины и не попадает в распределительный шкаф. Рекомендуется использовать пылесос для очистки нижнего порта сбора пыли раз в шесть месяцев, что очень удобно в эксплуатации.
