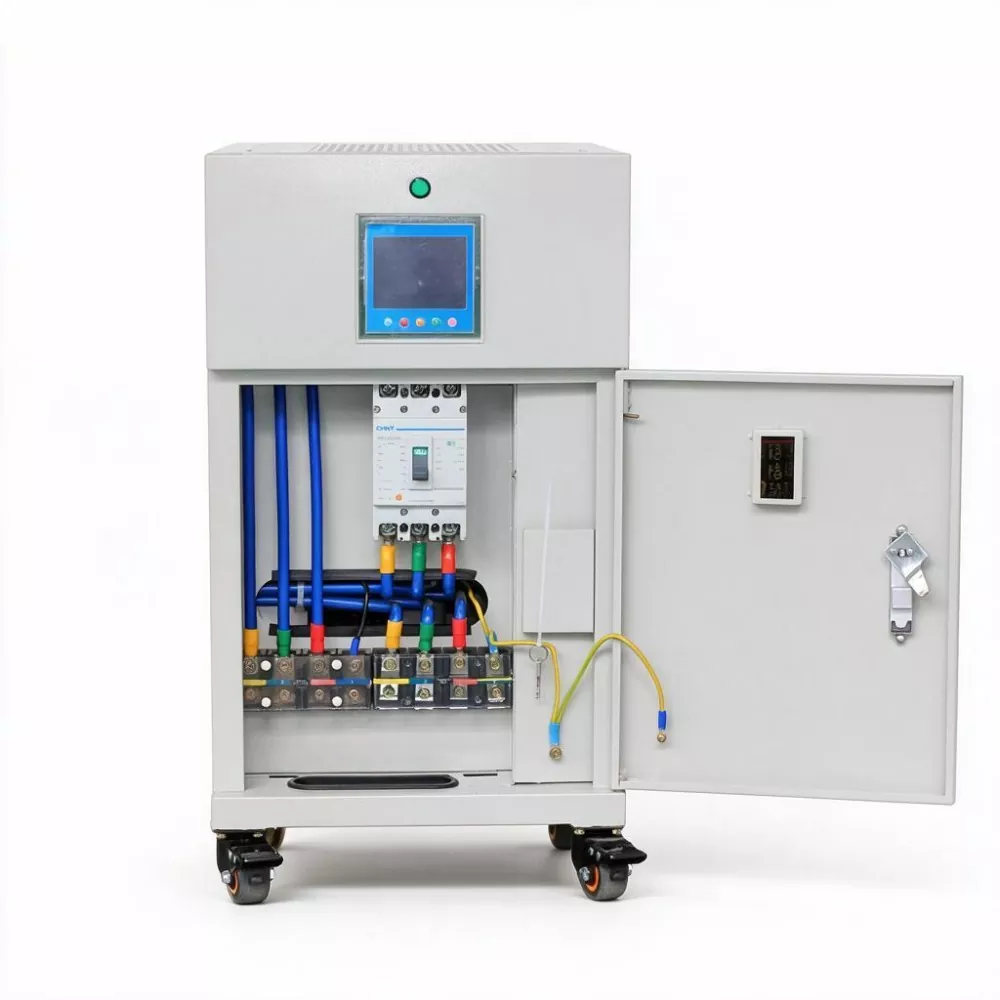

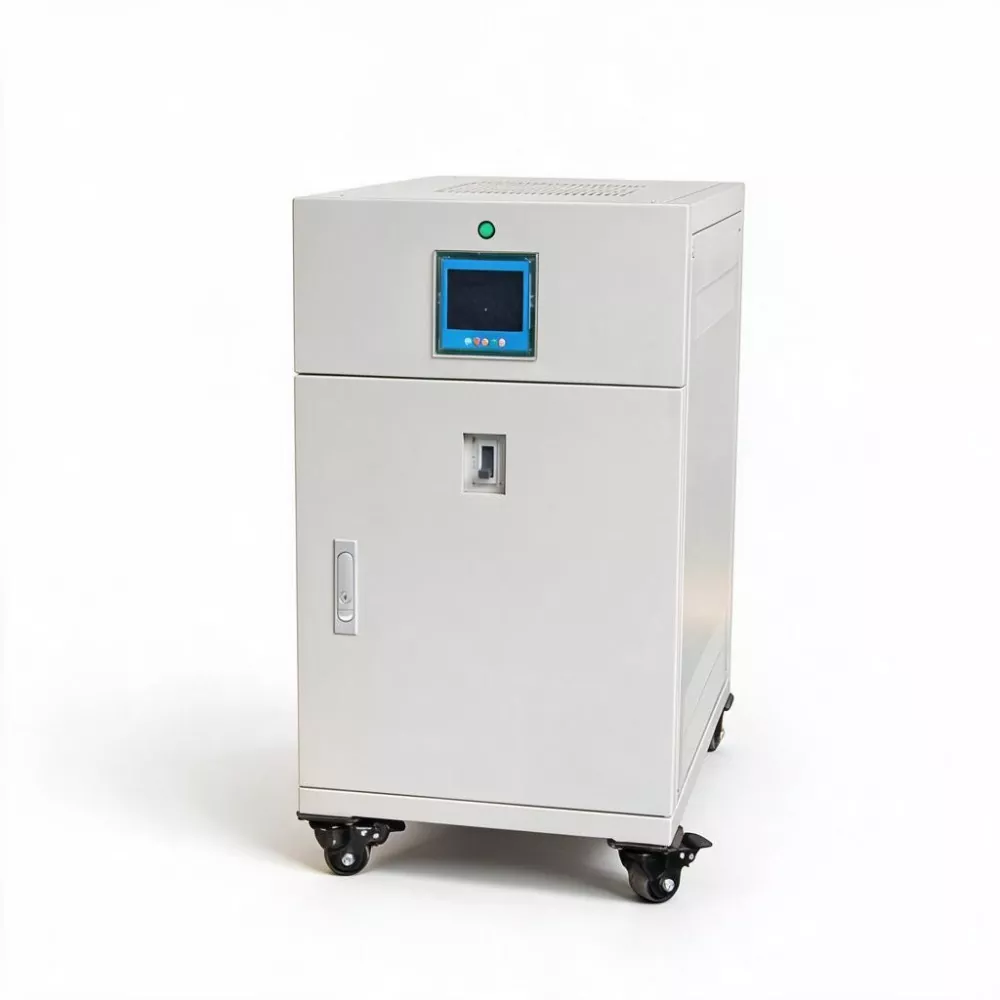

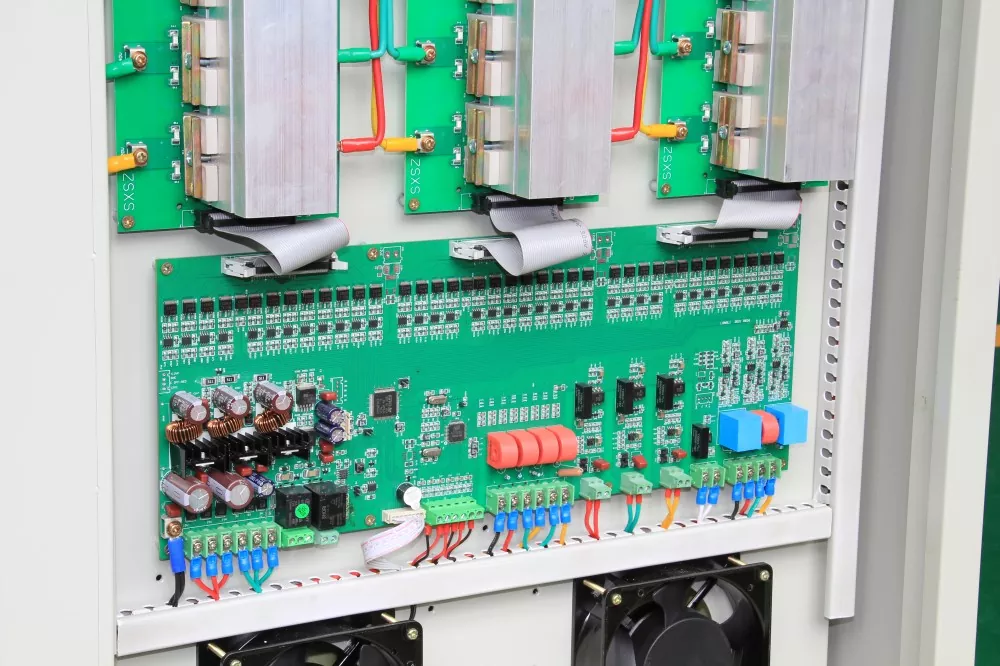

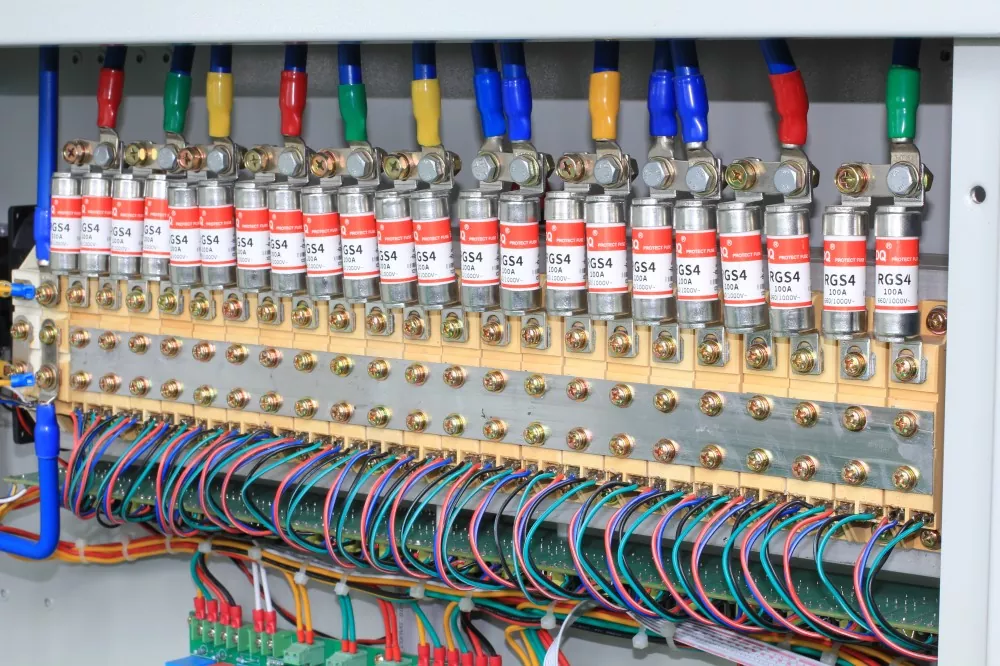

3-фазный статический АРН SCR мощностью 1000 кВА

Трехфазный статический AVR SCR мощностью 1000 кВА, предназначенный для мегаинфраструктуры и тяжелой промышленности, обеспечивает бесконтактную стабилизацию напряжения 1000 кВА/1520 А. Его 150-процентная перегрузочная способность (30 с), резервное охлаждение и связь по стандарту IEC 61850 обеспечивают надежную интеграцию в порты, шахты, центры обработки данных и центры распределения электроэнергии.

С какими проблемами сталкивается обеспечение энергоснабжения крупномасштабной инфраструктуры?

1. Экстремальная нагрузка.

Большие портовые береговые краны могут иметь единичную мощность более 500 кВт. Когда несколько устройств запускаются одновременно, скачок переходного тока может достигать нескольких мегаватт. Крупные шахтные дробилки имеют время запуска до нескольких десятков секунд, в течение которых напряжение остается устойчиво низким. Эти условия работы предъявляют чрезвычайно жесткие требования к динамической, термической и ударостойкости оборудования стабилизации напряжения.

2. Суровые экологические условия.

Портовое оборудование постоянно подвергается эрозии соляным туманом, а шахтное оборудование подвергается воздействию среды с высоким содержанием пыли. Распределительные сооружения в карьерах должны выдерживать экстремальные перепады температур в диапазоне от -30℃ до 50℃. Стабилизатор напряжения должен не только стабилизировать напряжение, но и надежно работать в таких суровых условиях.

3. Непрерывное производство без простоев.

В случае прекращения работы крупного терминала для навалочных грузов стоимость задержания грузового судна водоизмещением 200 000 тонн может достигать нескольких сотен тысяч долларов в день. Если шахтный подъемник остановится, подземные работы столкнутся с угрозой остановки производства. В этом контексте надежность электроэнергетического оборудования является гарантией эксплуатации.

Преимущества дизайна

· Конструкция с резервированием большой мощности: номинальная мощность 1000 кВА, мгновенная перегрузочная способность до 120% в течение 1 часа, 150% в течение 30 секунд, способность спокойно выдерживать одновременный пусковой удар больших групп двигателей.

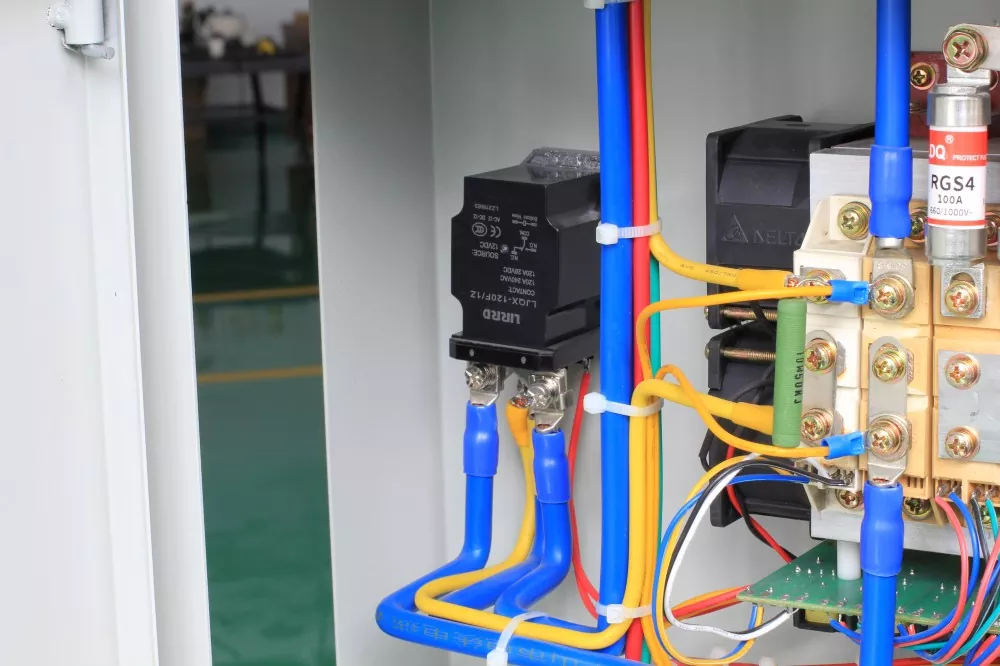

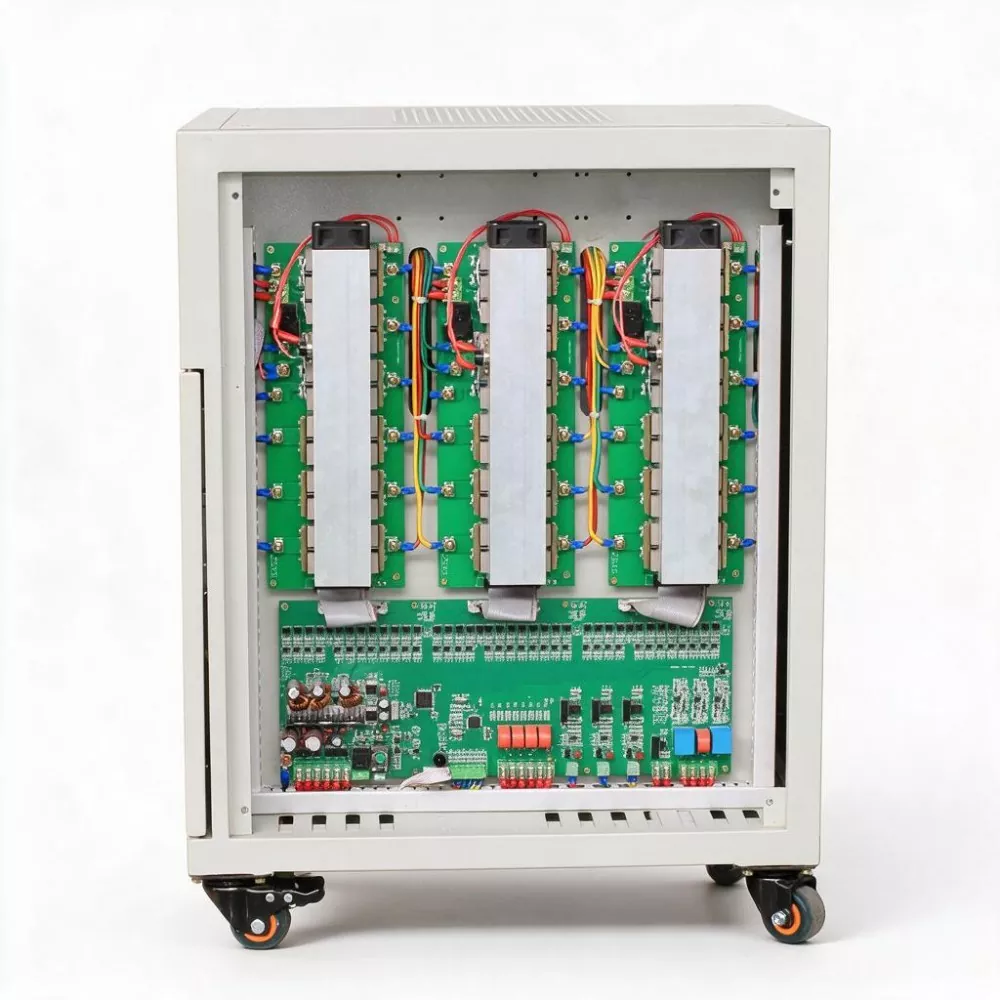

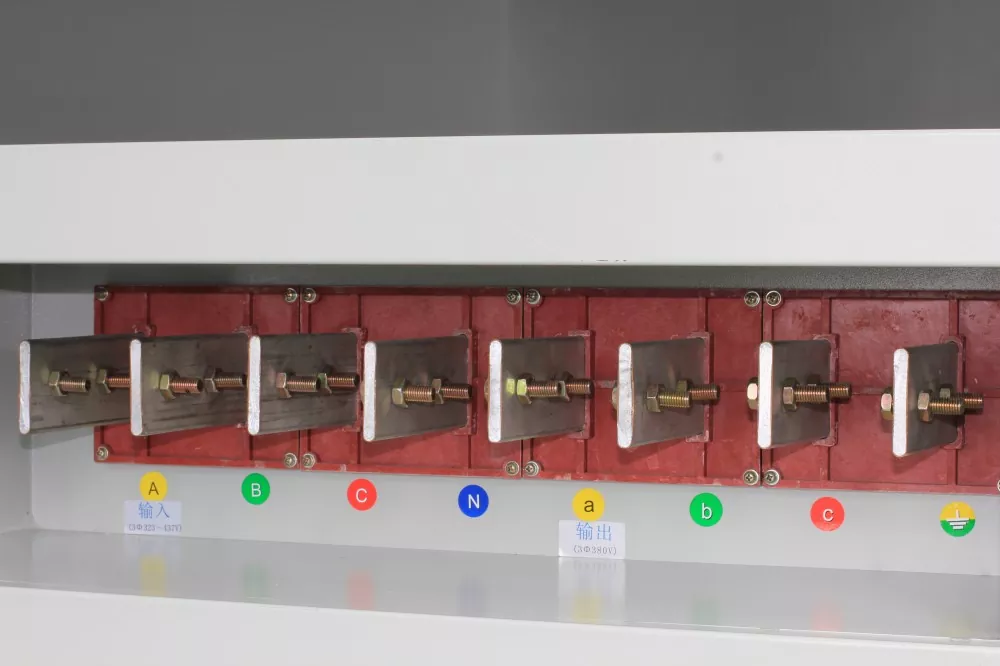

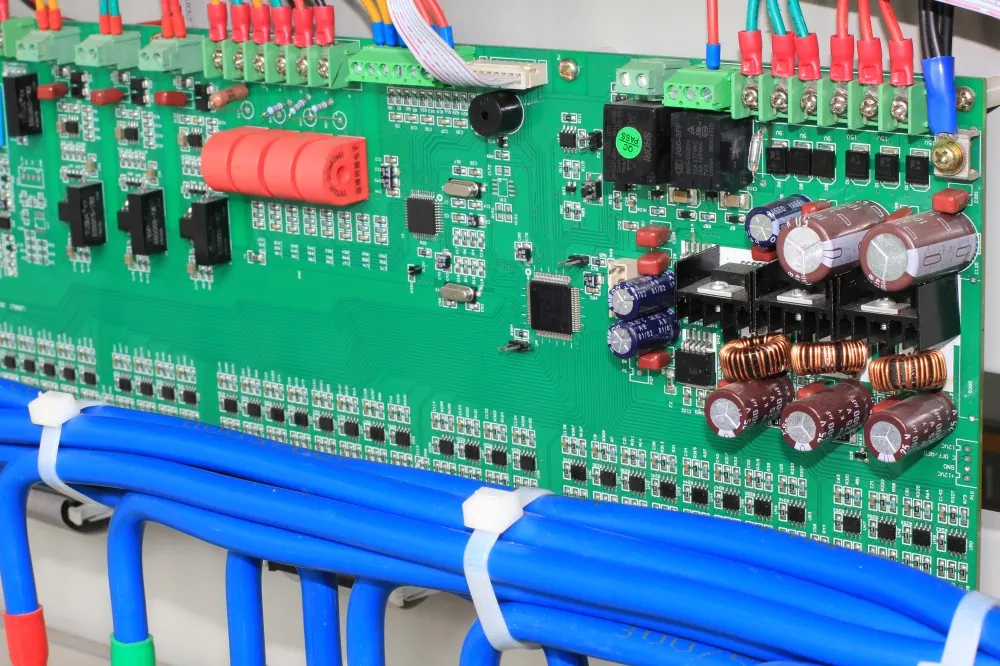

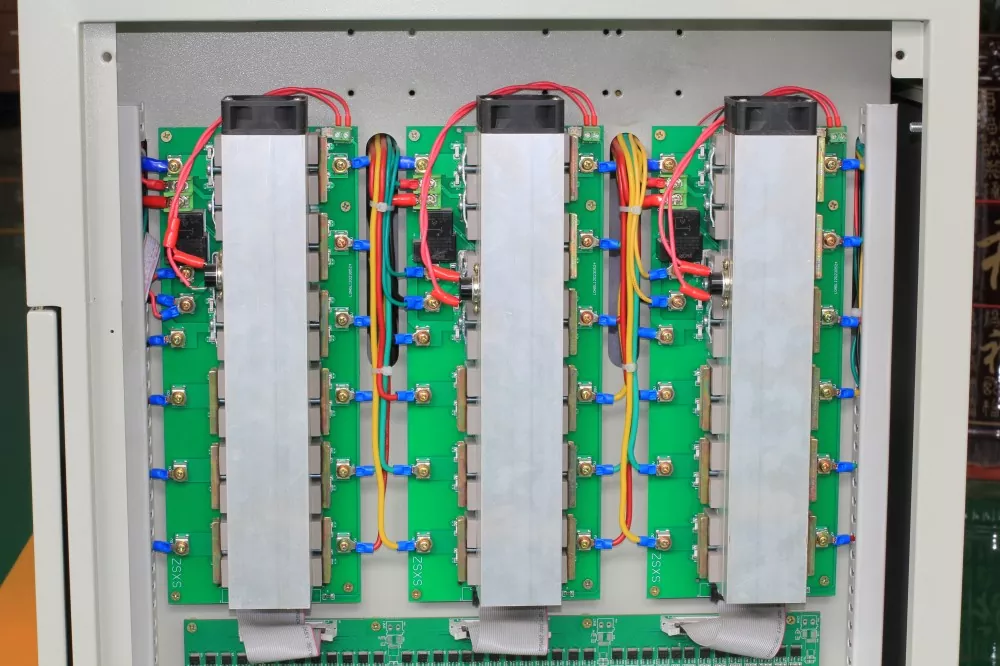

· Резервная система охлаждения: оснащена двумя интеллектуальными вентиляторами с регулируемой температурой: один используется, а другой — резервный. При выходе из строя основного вентилятора автоматически включается резервный вентилятор, чтобы обеспечить непрерывную работу оборудования в условиях высоких температур.

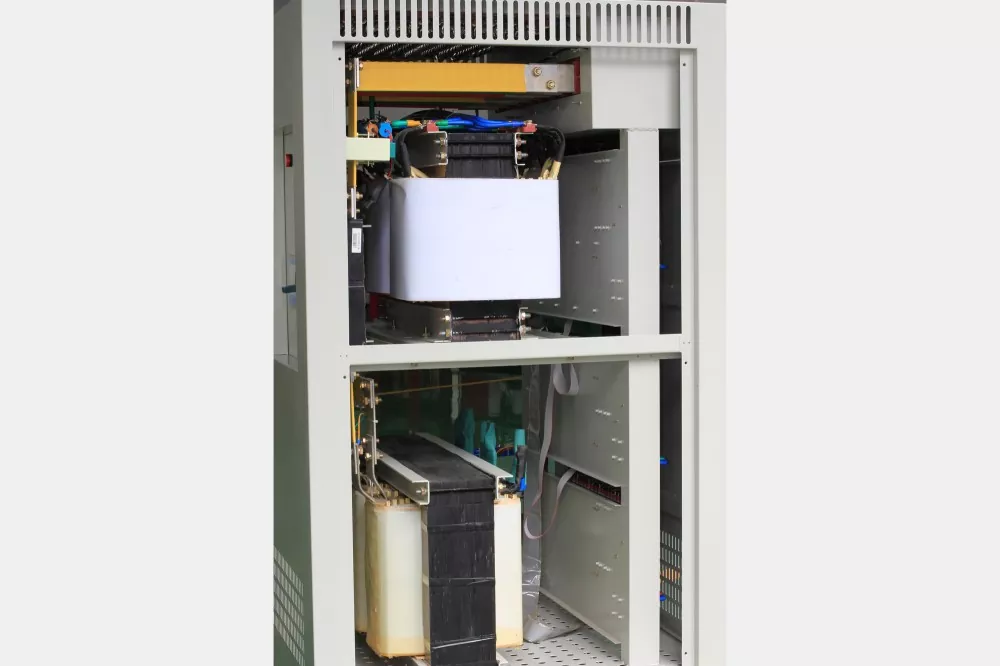

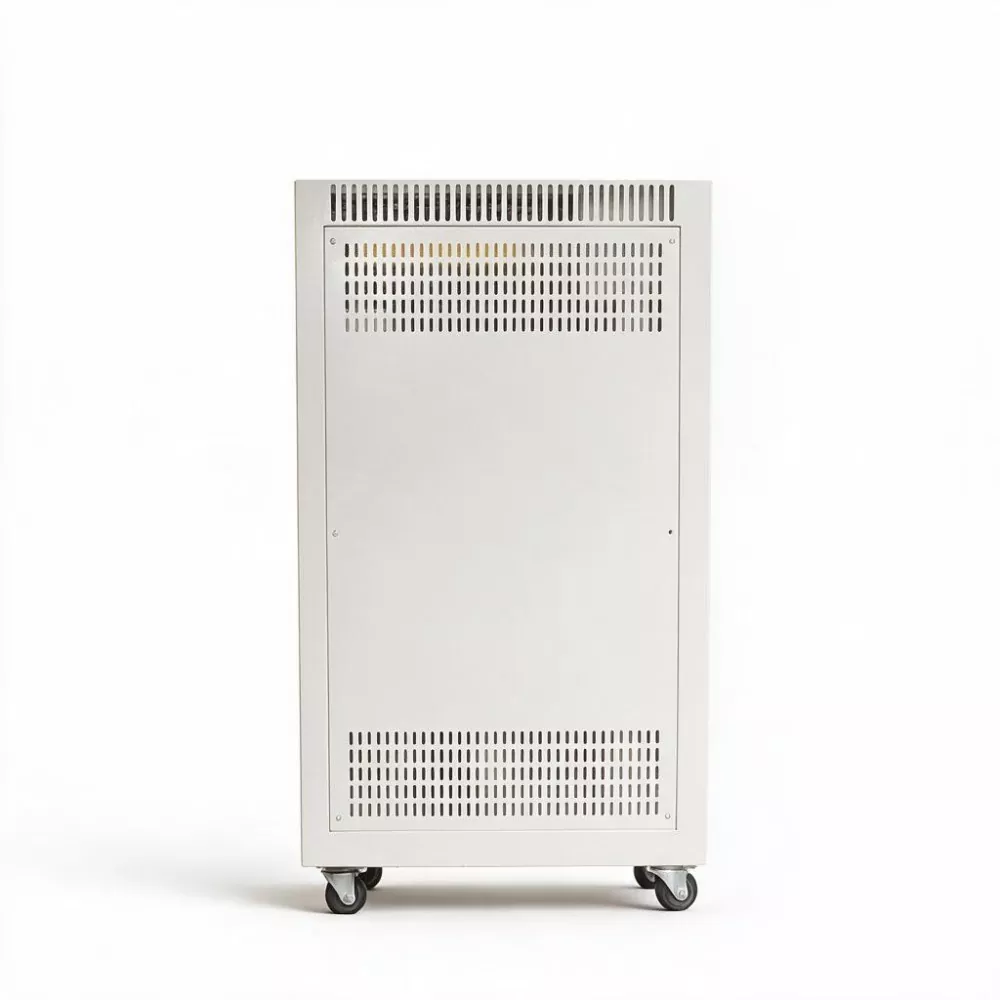

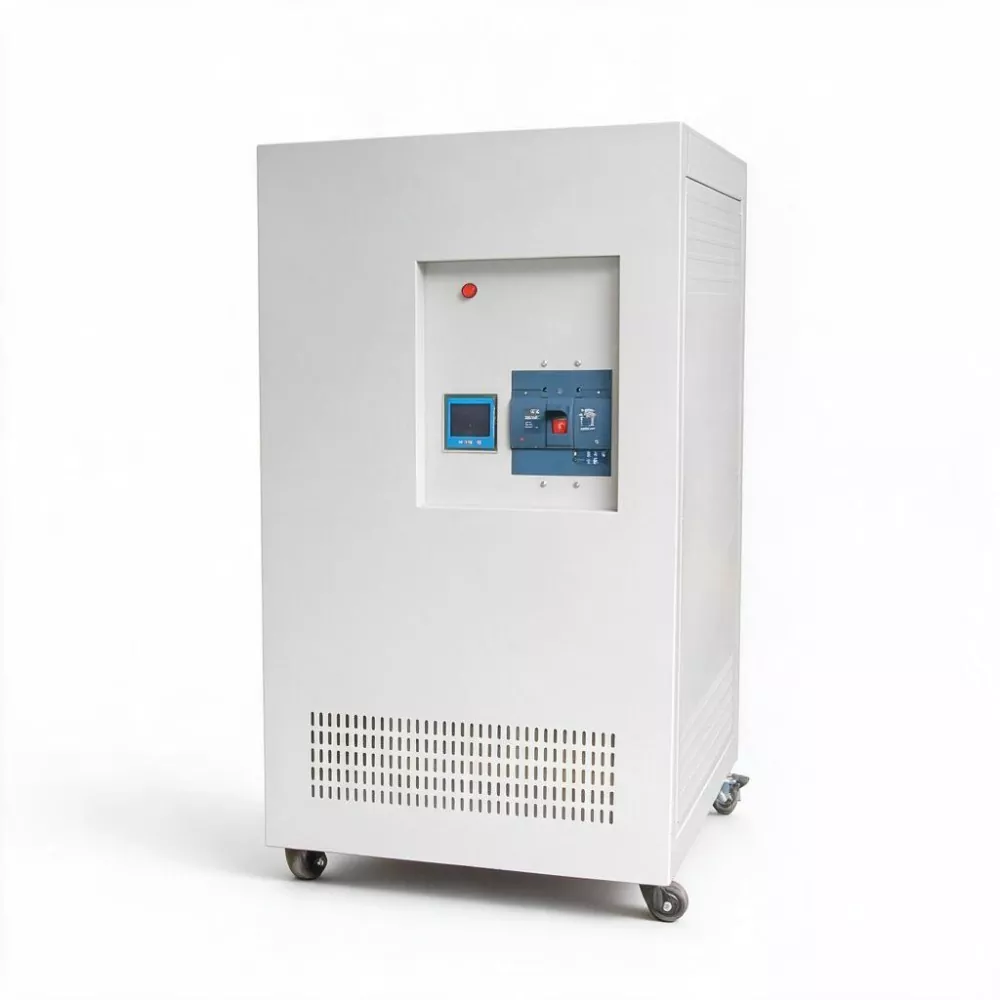

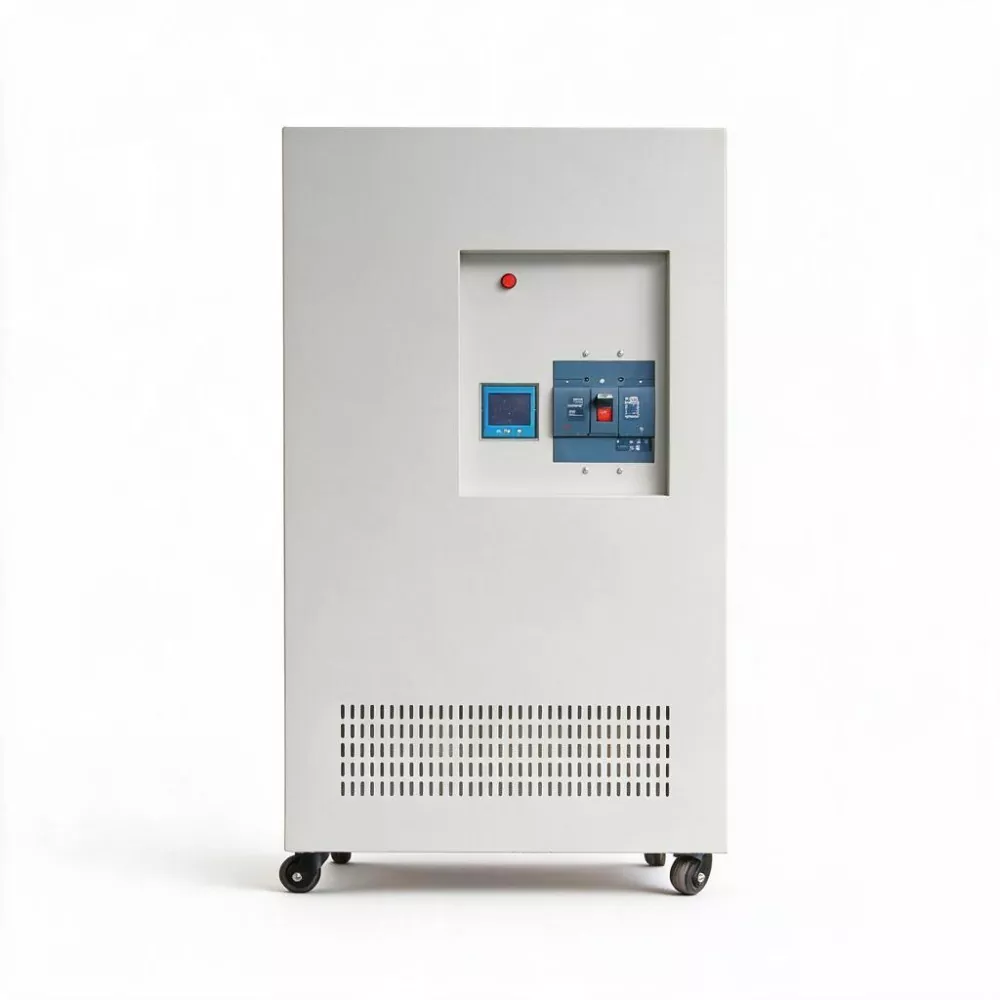

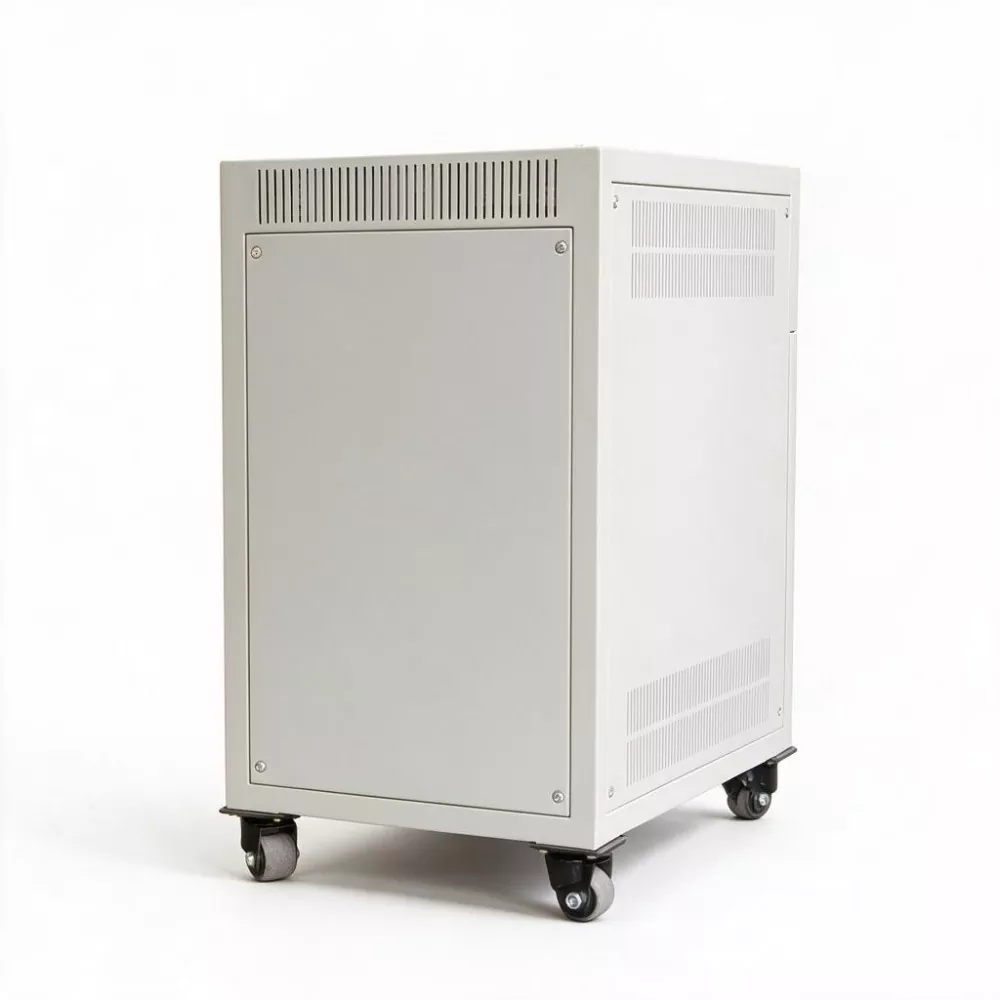

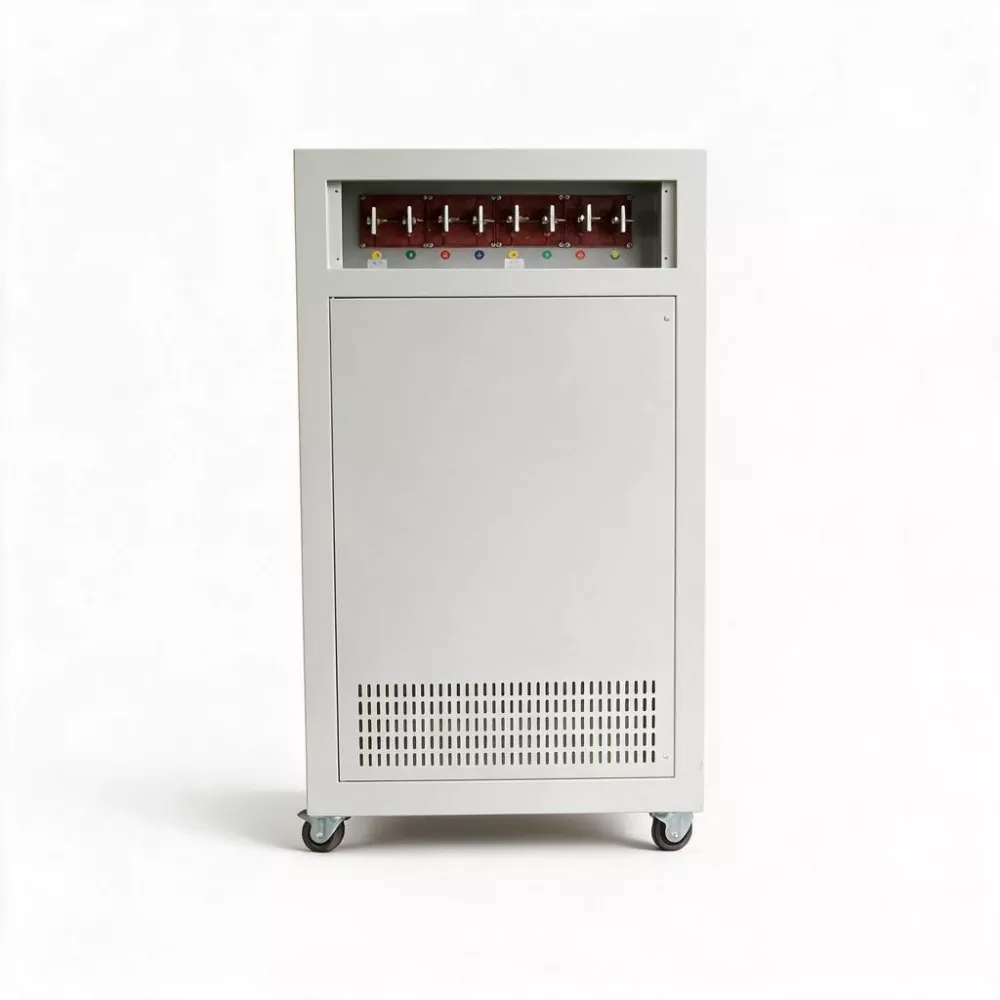

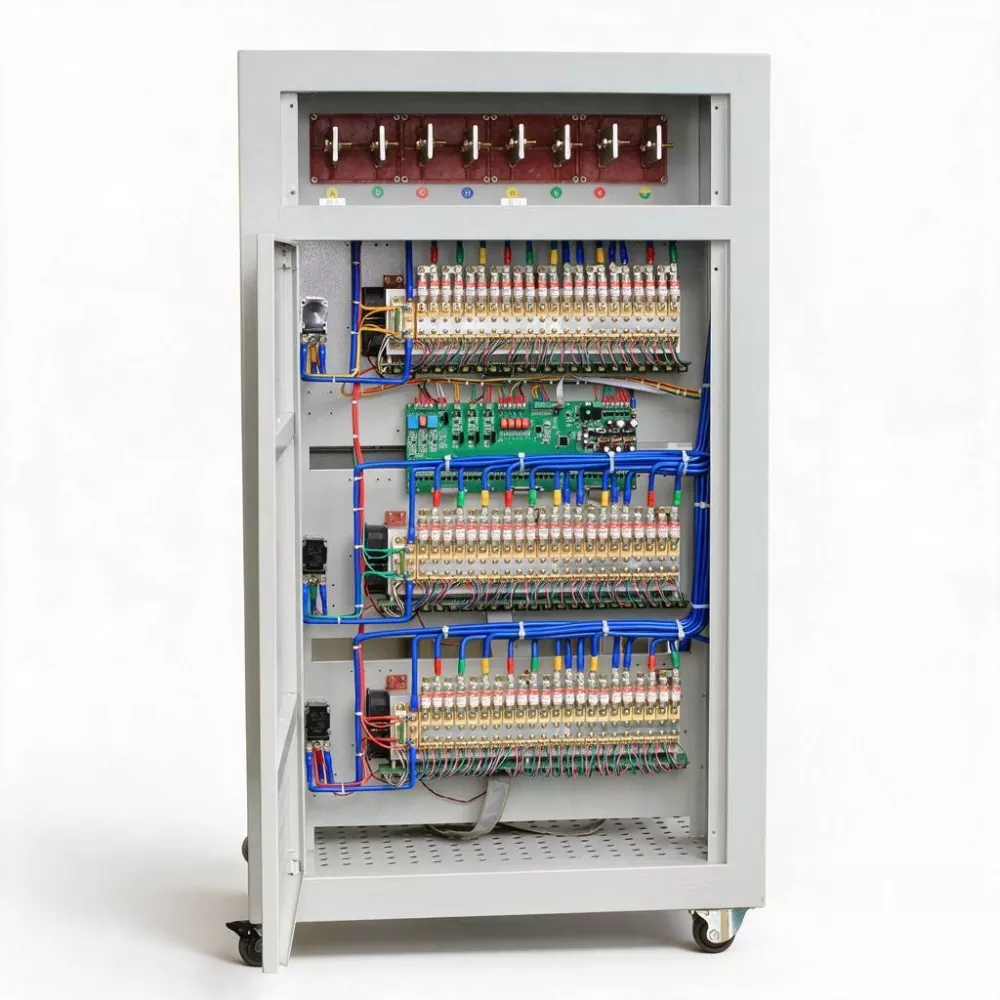

· Конструкция для тяжелых условий эксплуатации: размер шкафа 1030×1000×1970 мм, вес нетто 1850 кг, использование утолщенного листового металла и прочное шасси с отличными сейсмическими характеристиками.

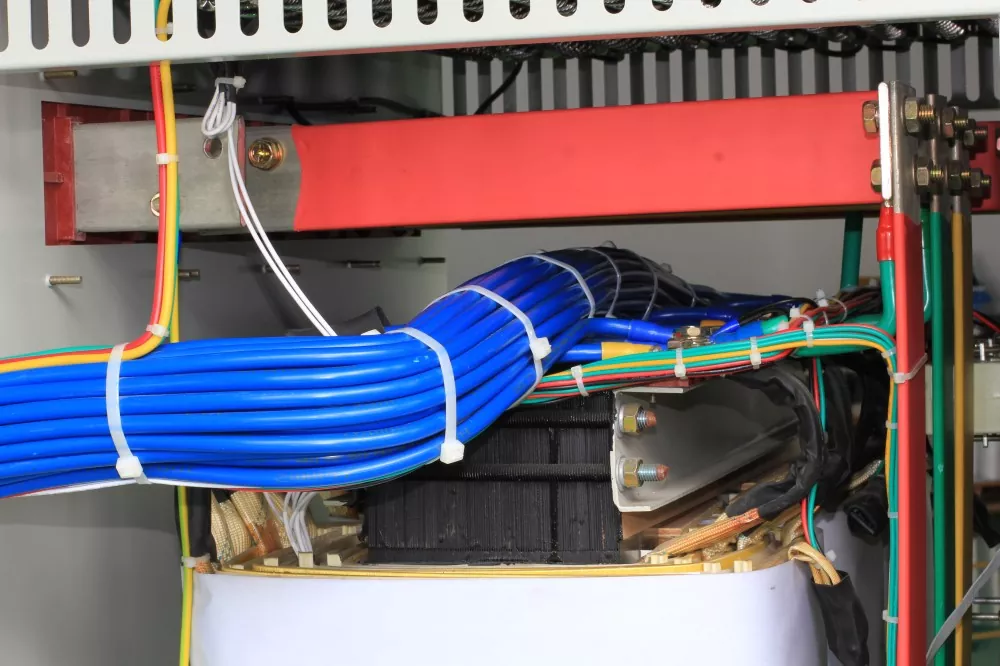

· Естественное преимущество изолирующих трансформаторов: достижение электрической изоляции между входом и выходом посредством электромагнитной связи, наличие естественной устойчивости к грозовым перенапряжениям и пикам в сети, что особенно подходит для удаленных крупных горнодобывающих районов, портов и т. д., где инфраструктура электросетей слаба.

Преимущества умного управления

3-фазный статический AVR SCR мощностью 1000 кВА, являющийся флагманским продуктом, оснащен более полными возможностями мониторинга и связи. В дополнение к стандартному интерфейсу RS485 он может быть расширен за счет связи Ethernet, оптоволоконной связи и т. д., поддерживая IEC 61850 и другие стандартные протоколы энергетической отрасли, а также может быть легко подключен к диспетчерскому центру электропитания (DCC) крупных объектов. Цифровой светодиодный дисплей может одновременно отображать трехфазное напряжение, ток, мощность, скорость нагрузки, внутреннюю температуру и т. д., а также все параметры рабочих параметров.

Параметр продукта

Ключевые особенности

1. Сверхбольшая емкость на уровне мегавольт-ампер.

Номинальная мощность 1000 кВА, выходной ток 1520 А, способный охватить всю шину электропитания портового козлового крана, всю систему подъема и дробления шахты среднего размера или всю группу ИТ-нагрузки большого центра обработки данных.

2. Экстремальная перегрузочная способность

Выдерживает номинальную нагрузку 120 % в течение 1 часа и номинальную нагрузку 150 % в течение 30 секунд. В экстремальных условиях работы, таких как одновременный запуск нескольких козловых кранов в порту или одновременная работа группы шахтных дробильных машин, SBWZ-1000KVA не требует шунтирования и может непрерывно обеспечивать стабильное выходное напряжение.

3. Резервированная конструкция охлаждения.

Использует резервную конструкцию с двумя вентиляторами и автоматическим переключением между основным и резервным. Стратегия контроля температуры на выходе оптимизирована таким образом, чтобы при работе с полной нагрузкой в ​​среде с температурой 40 ℃ повышение внутренней температуры строго контролировалось в пределах 60 ℃.

4. Высокая эффективность

В типичных условиях работы при мощности 1000 кВА и среднегодовой нагрузке 65 % по сравнению с традиционными стабилизаторами напряжения сервопривода (КПД 96 %), SBWZ-1000KVA может экономить примерно (1000×0,65×4%×8760) ≈ 227 760 кВтч электроэнергии в год. При расчете цены промышленной электроэнергии 0,7 юаня за кВтч годовая экономия электроэнергии составит примерно 160 000 юаней. Менее чем за два года экономия электроэнергии может окупить дополнительные инвестиции в оборудование.

5. Полная защита окружающей среды.

Уровень защиты шкафа можно настроить до IP40 или IP54, что подходит для суровых условий установки, таких как порты, шахты и проекты под открытым небом. Прочная конструкция из листового металла и конструкция сейсмостойкого основания отвечают требованиям установки в зонах эксплуатации с высокими нагрузками.

6. Комплексная возможность интеграции диспетчерского центра мощности (DCC).

Стандартно оснащен интерфейсом связи RS485 с возможностью расширения до Ethernet, оптоволоконной связи и протокола IEC 61850. Загрузка всех параметров работы в режиме реального времени (трехфазное напряжение/ток/мощность/качество электроэнергии/температура/состояние сигнализации), отвечающая требованиям удаленного мониторинга и централизованного управления крупных диспетчерских центров инфраструктуры.

Применение продукта

1. Порты и терминалы: Обеспечьте централизованную защиту стабилизации напряжения для крупногабаритного погрузочно-разгрузочного оборудования, такого как козловые краны, портальные краны, козловые краны на резиновых колесах и ленточные конвейеры, гарантируя эффективность портовых операций и снижая количество отказов оборудования из-за проблем с напряжением.

2. Горнодобывающая и металлургическая промышленность: используется для систем электропитания оборудования большой мощности, такого как шахтные подъемники, большие дробилки, шаровые мельницы, вибрационные грохоты и ленточные конвейеры, обеспечивая непрерывность процессов добычи и обогащения.

3. Крупные центры обработки данных и центры облачных вычислений. Обеспечьте сверхчистые и высоконадежные источники питания со стабилизированным напряжением для групп ИТ-нагрузки, прецизионных систем кондиционирования воздуха и входных частей ИБП сверхкрупномасштабных центров обработки данных.

4. Инфраструктура аэропорта: используется для питания систем навигационного освещения аэропорта, автоматических систем сортировки багажа, систем питания трапа и основного электромеханического оборудования зданий терминалов.

5. Крупные промышленные парки и зоны экономического и технологического развития: в качестве основного оборудования для управления качеством электроэнергии для основных входящих линий всего парка обеспечивают стабильность напряжения, изоляцию от гармоник и поддержку данных о качестве электроэнергии для всего парка.

6. Исследовательские центры национального уровня: Обеспечить стабильное электроснабжение крупных научных объектов с чрезвычайно высокими требованиями к качеству электроэнергии, таких как большие ускорители, сверхпроводниковые лаборатории и исследовательские устройства ядерного синтеза.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Какова перегрузочная способность стабилизатора мощностью 1000 кВА? Может ли он выдержать одновременный запуск нескольких мощных двигателей?

Перегрузочная способность СБВЗ-1000КВА следующая: он выдерживает 120% номинальной нагрузки в течение 1 часа и 150% номинальной нагрузки в течение 30 секунд. При одновременном запуске большой группы двигателей, при длительности воздействия тока не более 30 секунд, стабилизатор может оставаться в сети и работать без перехода в режим байпаса. Для особенно экстремальных условий запуска (например, общая пусковая мощность превышает 1500 кВА) мы можем настроить решение плавного запуска на этапе проектирования системы.

2. Как этот трехфазный статический АРН SCR мощностью 1000 кВА взаимодействует с трансформатором 10 кВ/0,4 кВ?

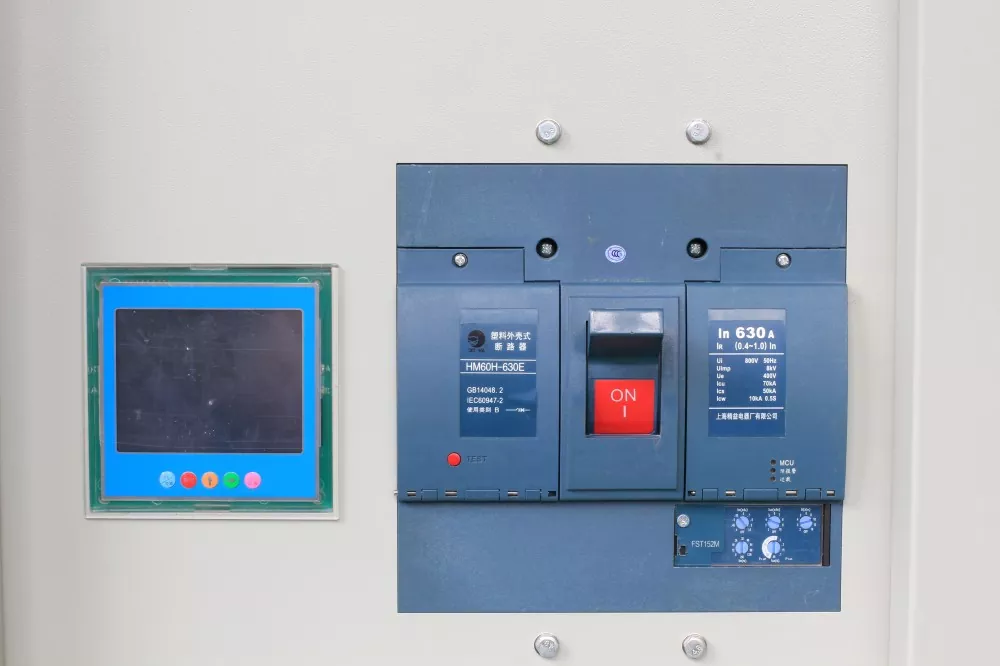

SBWZ-1000KVA устанавливается на низковольтной боковой шине трансформатора 10 кВ/0,4 кВ (обычно от 1250 до 2000 кВА). Это эквивалентно установке «изоляционного слоя стабилизатора» между трансформатором и большой нагрузкой. Рекомендуется установить автоматический выключатель рамного типа (АКВ) на переднем конце стабилизатора в качестве защитно-разъединительного выключателя, а на заднем конце сконфигурировать распределительные шкафы в соответствии с конкретными зонами нагрузки.

3. Как транспортируется и устанавливается груз массой 1850 кг?

В основании оборудования имеются отверстия для вилочного погрузчика и подъемные кольца, которые можно устанавливать с помощью вилочных погрузчиков, гидравлических погрузочно-разгрузочных машин или кранов. При транспортировке оборудование фиксируется деревянными опорами, а внутренние ключевые узлы заполняются амортизирующими материалами. На месте установки фундамента следует использовать заливку бетона C30 толщиной ≥150 мм и предварительно установленные анкерные болты M12. Конкретные установочные размеры и требования к нагрузке можно найти в «Руководстве по установке».

4. Как достигается надежное переключение двух резервных вентиляторов?

Каждый из двух вентиляторов имеет независимую цепь питания и схему управления. Когда основной вентилятор работает, резервный вентилятор находится в режиме ожидания. При выходе из строя основного вентилятора или его скорости ниже установленного порога система управления автоматически переключается на резервный вентилятор в течение 1 секунды и одновременно отправляет сигнал тревоги через интерфейс связи. Такая конструкция гарантирует, что даже в случае выхода из строя одного вентилятора оборудование сможет нормально работать с полной нагрузкой.

5. Почему для крупномасштабных проектов рекомендуется серия SBWZ вместо традиционных стабилизаторов сервопривода?

Двумя основными причинами являются: одна - скорость - время отклика стабилизаторов сервотипа обычно находится во втором диапазоне, и они практически неспособны реагировать на колебания сети (длительностью от десятков до сотен миллисекунд); Время отклика SBWZ составляет от 10 до 40 мс, что позволяет эффективно улавливать и компенсировать колебания. Второе – надежность – угольные щетки стабилизаторов сервотипа являются деталями, подверженными износу, и в условиях большой мощности они изнашиваются быстрее, требуя регулярного отключения для замены; SBWZ представляет собой полностью бесконтактную конструкцию, не требующую отключения для технического обслуживания и обладающую значительно более высокой надежностью. Для крупной инфраструктуры эти два различия напрямую определяют уровень готовности системы электроснабжения.

6. Можно ли использовать 3-фазный статический АРН SCR мощностью 1000 кВА в сетевых системах производства электроэнергии (таких как фотоэлектрические электростанции или ветроэнергетические поля)?

ХОРОШО. SBWZ-1000KVA поддерживает две частоты 50/60 Гц и может использоваться в энергосистеме новых электростанций. Обеспечивает стабильное питание коммутатора электропитания, системы управления, противопожарного и вентиляционного оборудования повышающей станции. Более того, когда мощность станции полностью зависит от электросети в ночное время или в периоды низкой освещенности на фотоэлектрических электростанциях, стабилизатор напряжения может гарантировать, что на оборудование станции не влияют колебания напряжения сети.
