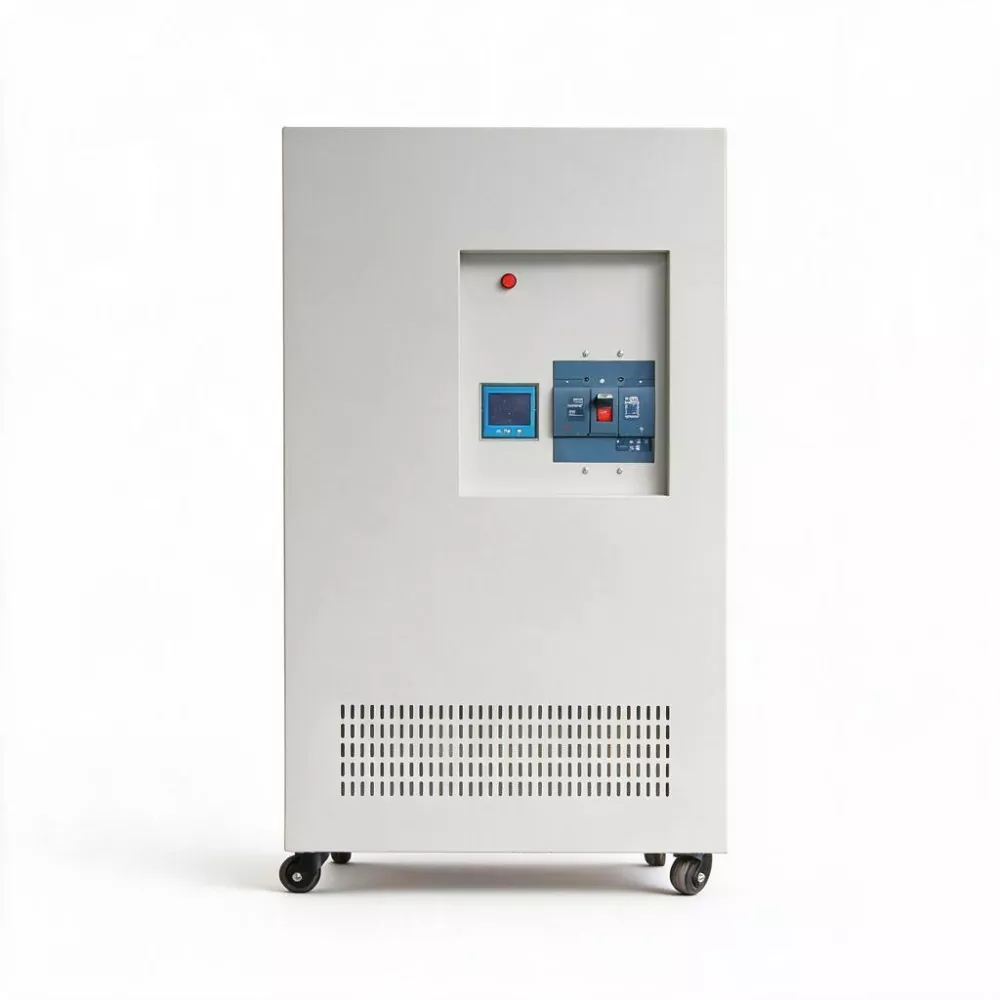

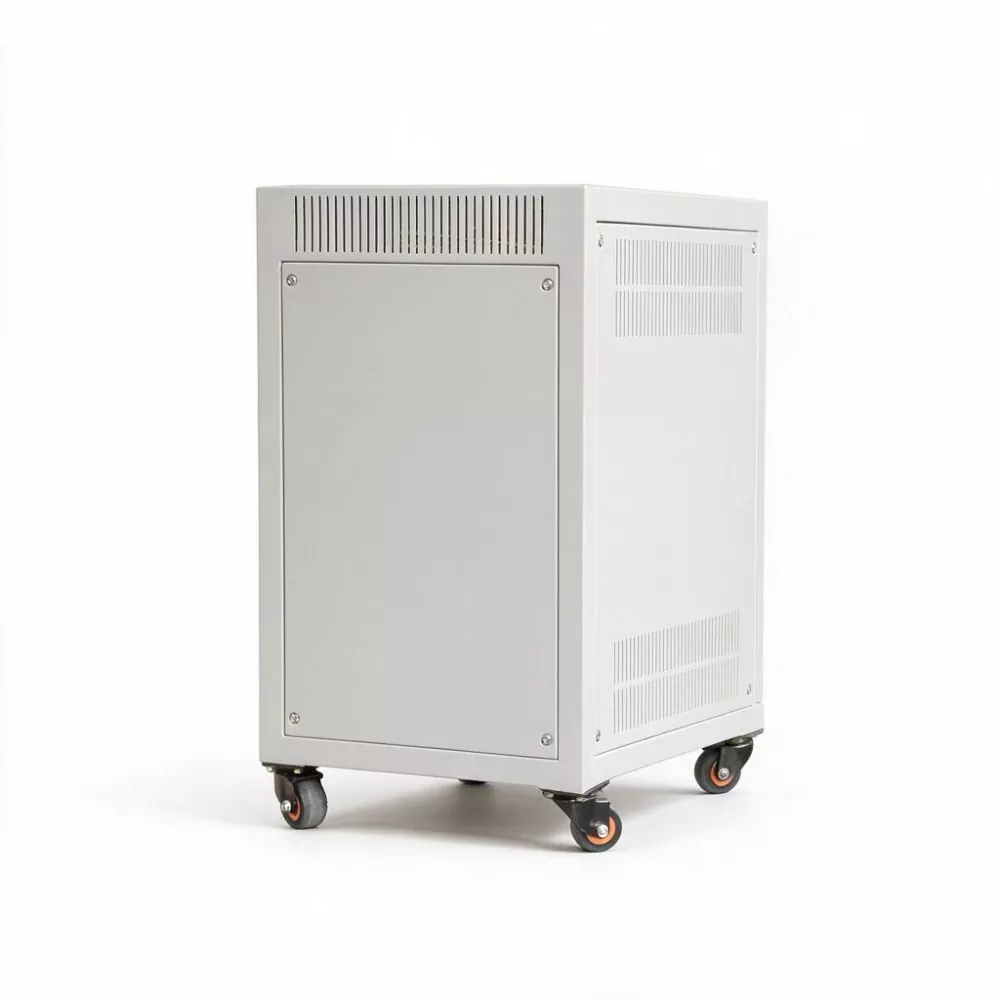

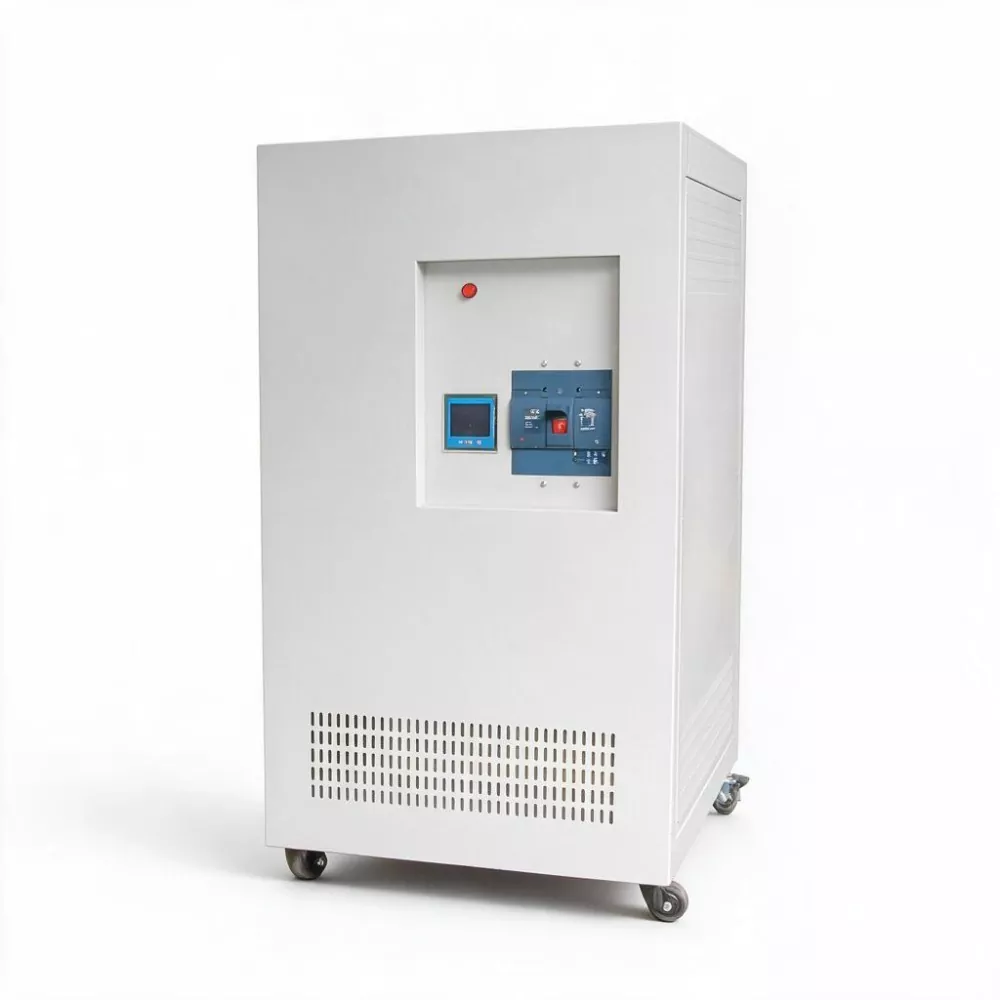

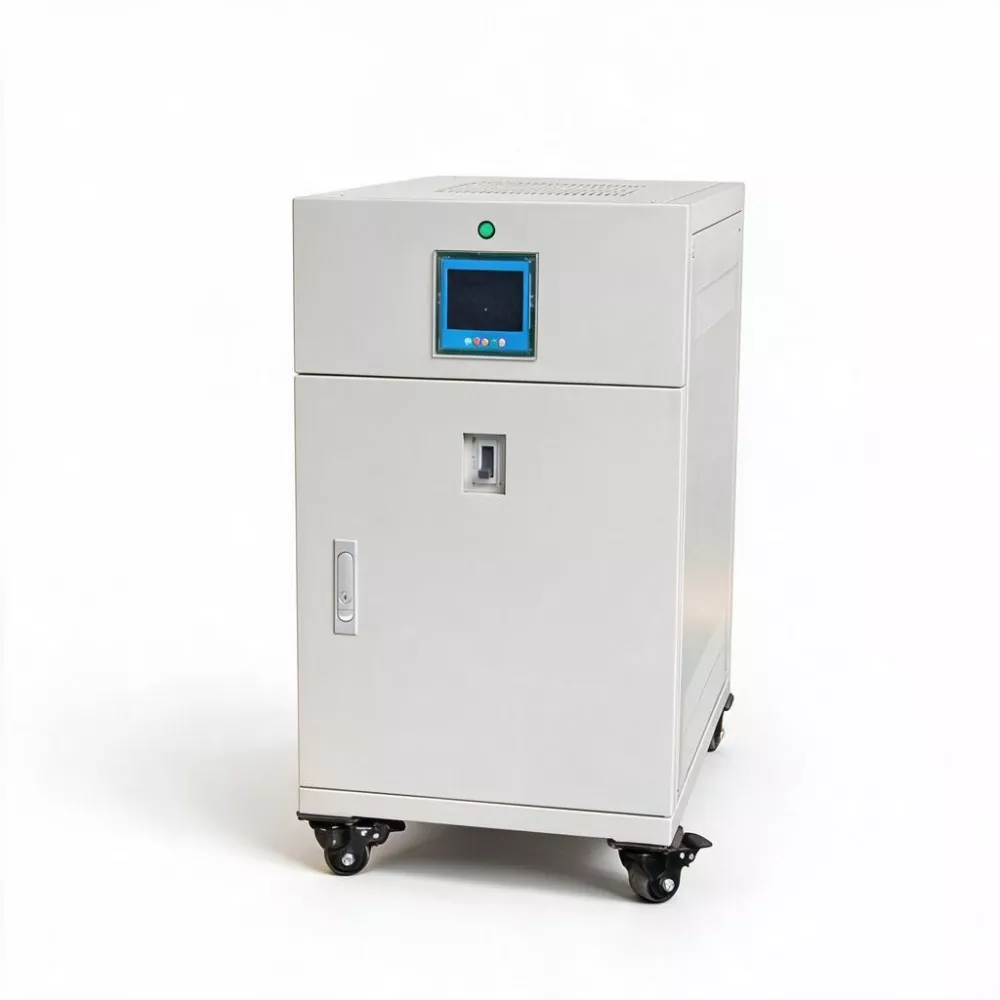

3-фазный статический АРН SCR 50 кВА

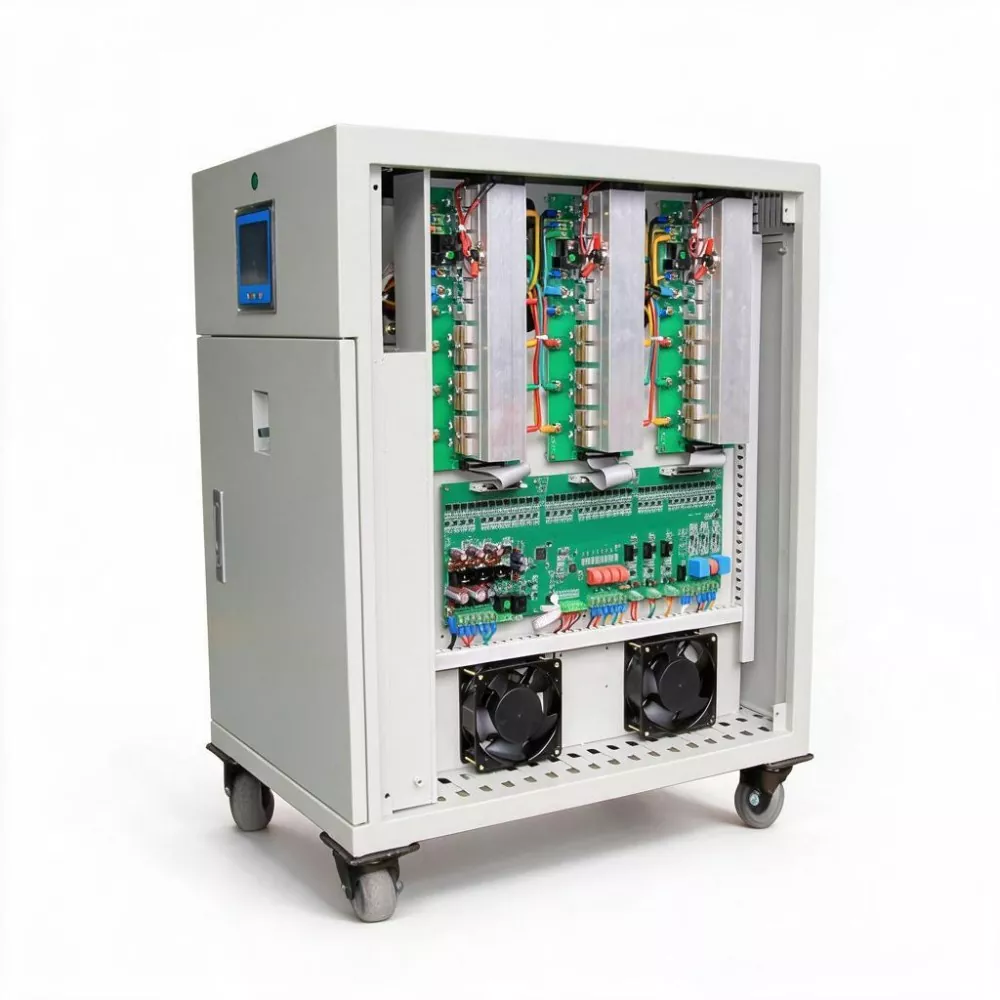

3-фазный SCR Static AVR мощностью 50 кВА использует высокоскоростной вычислительный чип DSP в качестве ядра управления для мониторинга изменений трехфазного входного напряжения в режиме реального времени. Когда напряжение сети колеблется, система DSP рассчитывает необходимое компенсационное напряжение в течение миллисекунд и выполняет бесконтактную компенсацию быстрого переключения через модуль SCR (тиристора), тем самым обеспечивая мгновенную стабильность выходного напряжения. Весь процесс не требует каких-либо механических движущихся частей, что полностью исключает проблемы, связанные с износом угольных щеток, образованием искр и регулярной заменой.

Параметр продукта

Ключевые особенности

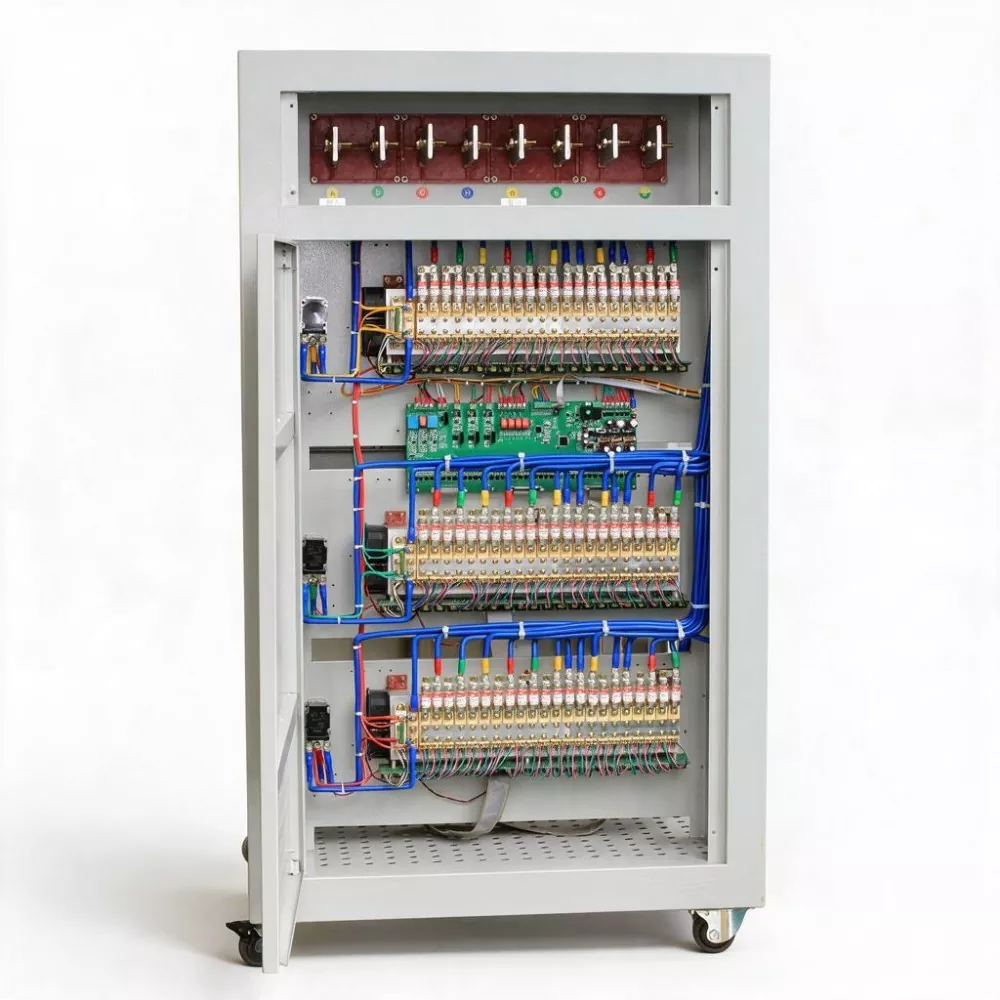

1. Нет контактного контроля

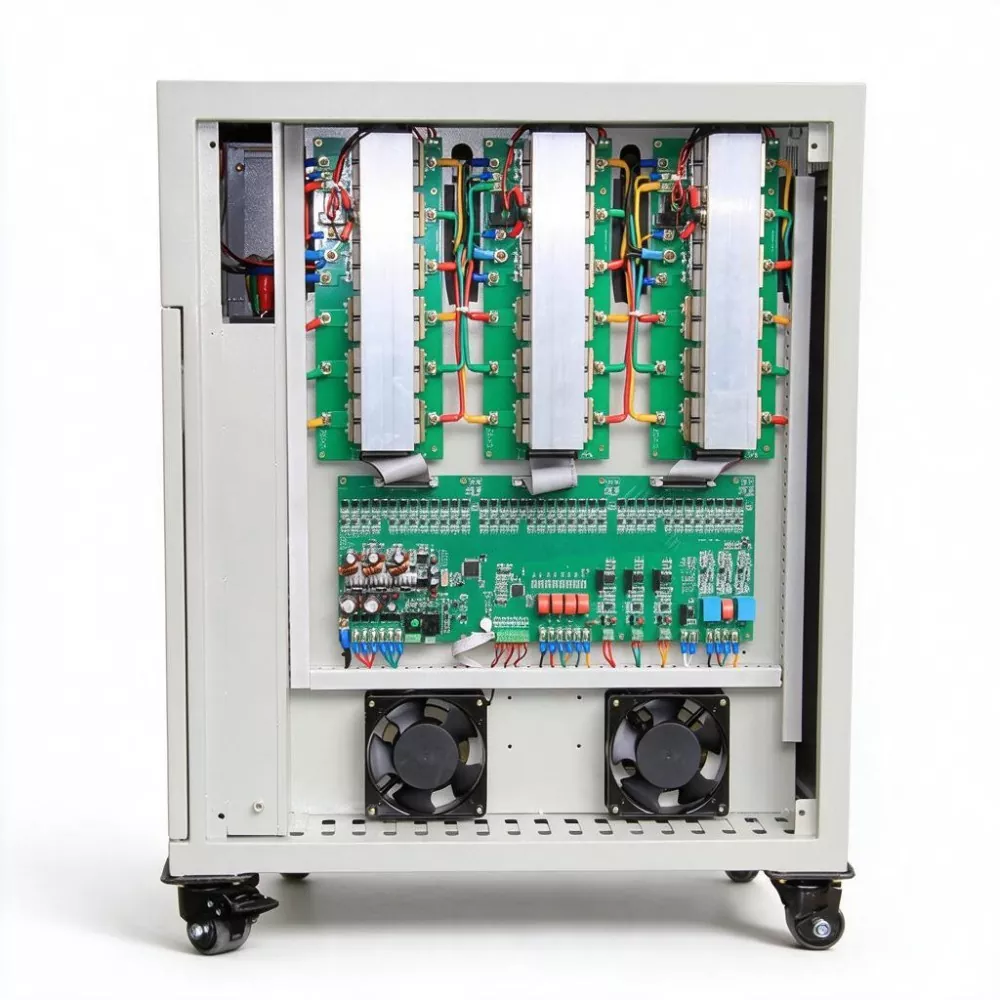

Модуль SCR используется для быстрой компенсации и регулирования напряжения. Вся машина не имеет никаких механических движущихся частей (ни угольных щеток, ни серводвигателей). Это полностью устраняет проблемы обслуживания традиционных регуляторов напряжения, такие как износ угольных щеток, искрение и регулярная замена, обеспечивая работу без технического обслуживания и значительно снижая эксплуатационные расходы на протяжении всего жизненного цикла.

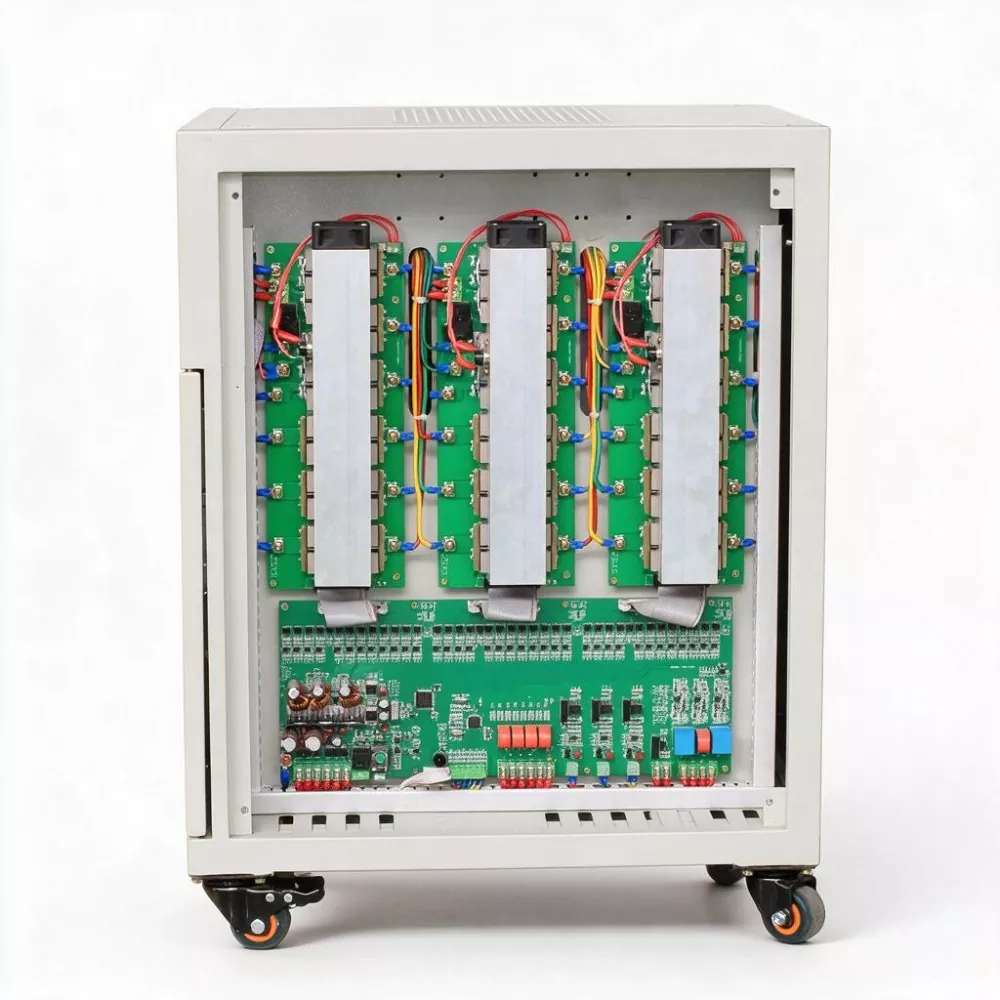

2. Цифровое управление DSP

Используя вычислительный измерительный чип DSP в качестве ядра управления в сочетании с технологией быстрой выборки переменного тока и эффективной технологией коррекции значений, он может отслеживать изменения напряжения сети в режиме реального времени. Скорость реакции может достигать от 10 мс до 40 мс (регулируемая), и она может выполнять регулировку в течение миллисекунд колебаний сети, обеспечивая мгновенную стабильность выходного напряжения, что особенно подходит для оборудования с чувствительными переходными напряжениями.

3. Точность стабилизации высокого напряжения

Точность стабилизации фазного напряжения составляет ±1%, точность линейного напряжения — ±1,5%. Коэффициент искажения формы выходного сигнала составляет менее 0,1%, без образования дополнительных гармоник, что обеспечивает чистое и стабильное питание для прецизионных инструментов, медицинского оборудования и систем числового управления.

4. Высокая эффективность

КПД 3-фазного статического АРН SCR мощностью 50 кВА составляет ≥99%, что намного выше, чем 96% традиционных регуляторов напряжения сервопривода. Самопотери чрезвычайно низки, а длительная эксплуатация может значительно снизить затраты на энергопотребление, отвечая требованиям предприятий по энергосбережению, сокращению выбросов и экологически чистому производству.

5. Технология переключения нулевого тока.

Используя технологию переключения нулевого тока, модуль SCR включается и выключается в точке нулевого тока, эффективно избегая ударов тока и скачков напряжения в момент переключения, повышая безопасность и надежность работы оборудования.

6. Программируемая защита и интеллектуальный мониторинг.

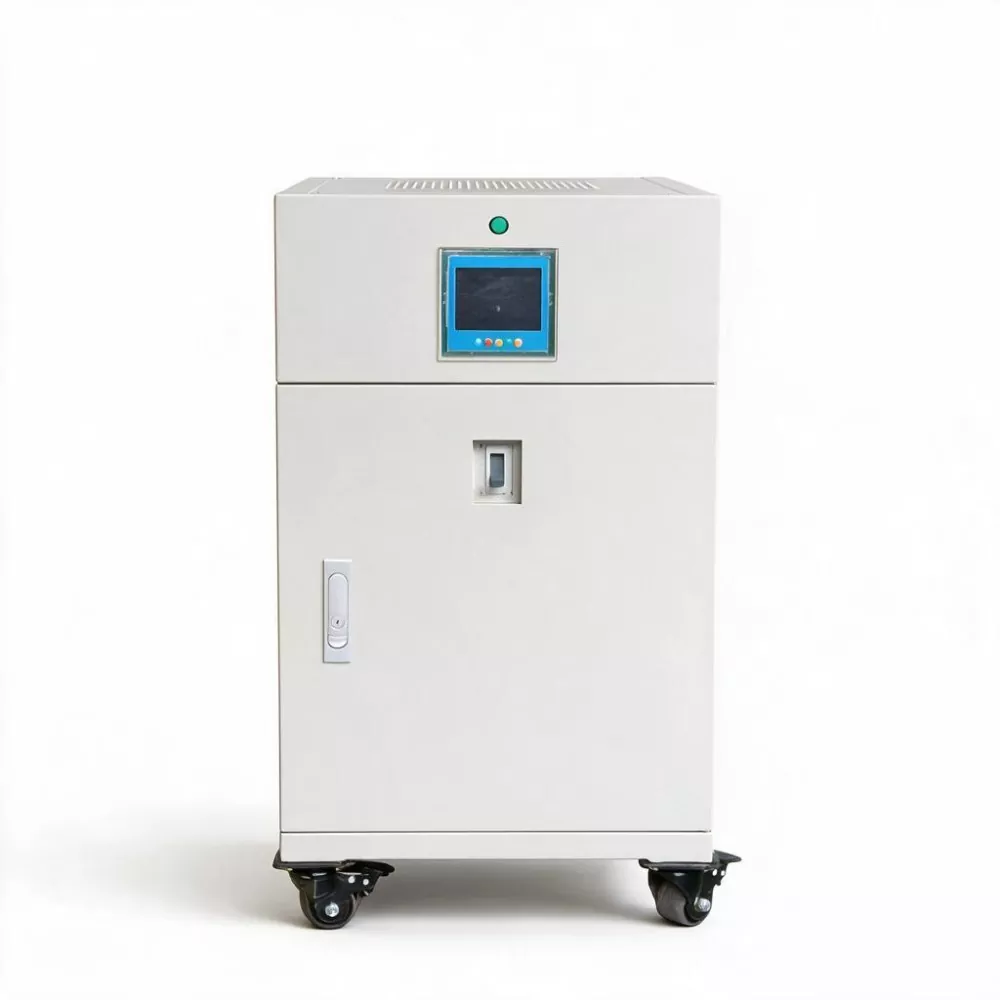

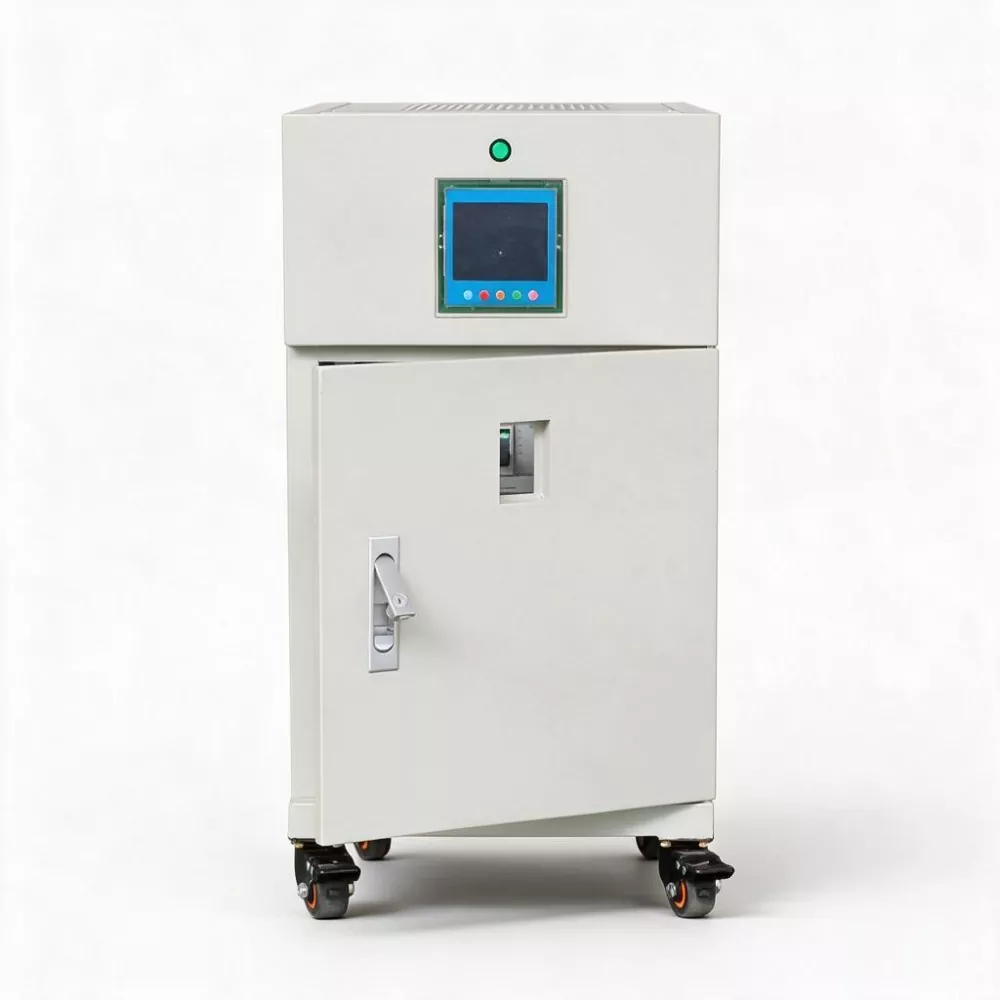

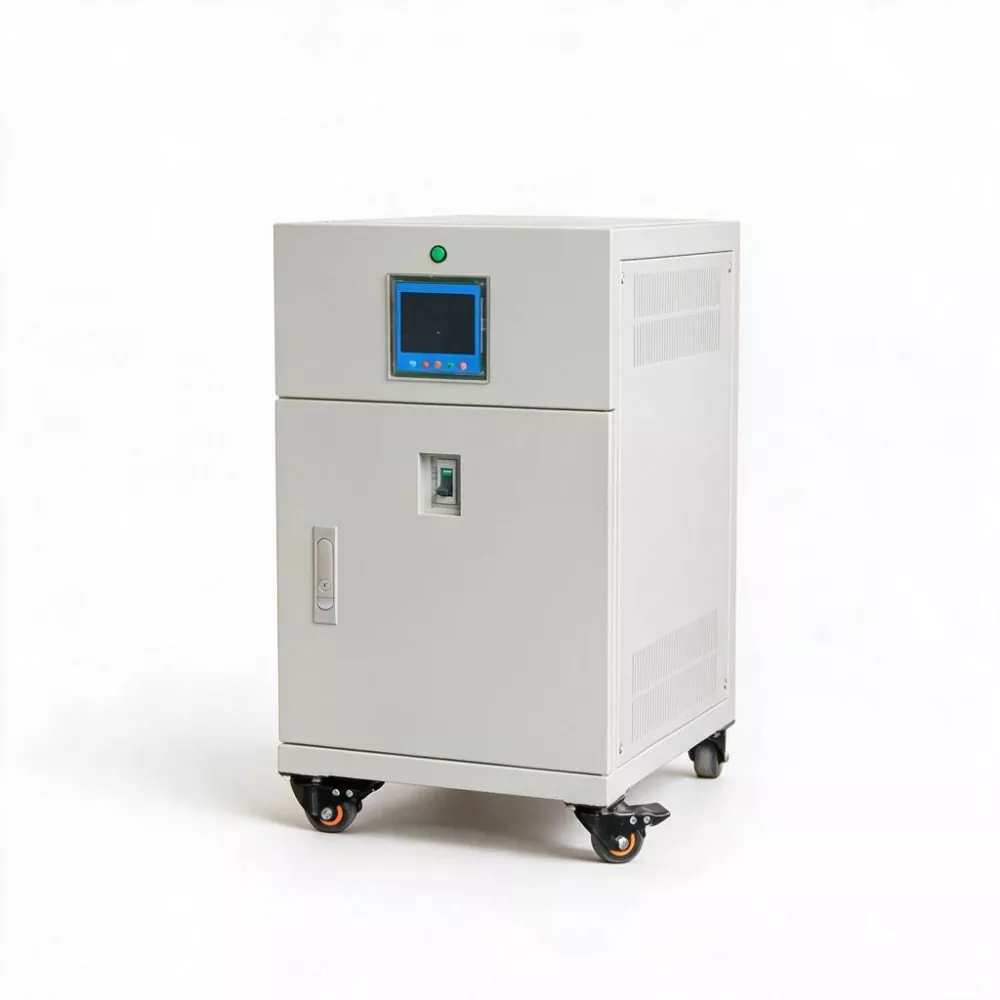

Пользователи могут установить пороговые значения защиты от повышенного и пониженного напряжения, сверхтоковой защиты и точность стабилизации напряжения посредством программирования. Встроенные многочисленные функции защиты, такие как перегрузка, повышенное напряжение, пониженное напряжение, короткое замыкание, перегрев и потеря фазы, а также функция автоматического обхода. Цифровой светодиодный дисплей отображает трехфазное напряжение, ток и мощность в режиме реального времени, а рабочее состояние сразу видно.

7. Изоляция E-класса, высокая прочность при напряжении.

Класс изоляции достигает класса E, а прочность изоляции может выдерживать напряжение переменного тока 2500 В/1 мин без перекрытия или пробоя. Диапазон рабочих температур продукта составляет от -5 ℃ до 40 ℃, относительная влажность менее 90%, и он подходит для различных промышленных площадок.

Применение продукта

1. Производственная линия промышленной автоматизации: обеспечивает высокоскоростное стабильное питание для систем управления ПЛК, сервоприводов, роботизированных рабочих станций и автоматизированных сборочных линий, предотвращая аварийные сигналы оборудования, отключения и перебои в производстве, вызванные переходными процессами напряжения.

2. Крупномасштабное механическое и металлообрабатывающее оборудование: подходит для мощного обрабатывающего оборудования, такого как большие станки, станки для лазерной резки, станки для плазменной резки и штамповочное оборудование, обеспечивая стабильное напряжение питания для обеспечения точности обработки и безопасности оборудования.

3. Медицинские учреждения: Обеспечивает высокоточное и стабильное электропитание высокой чистоты для больничных центров визуализации (КТ, МРТ), оборудования операционных и прецизионных инструментов в лаборатории, обеспечивая качество диагностики и безопасность пациентов.

4. Базовые станции связи и центры обработки данных: используются для импульсных источников питания и входной части прецизионных кондиционеров на базовых станциях связи 5G, а также в малых и средних центрах обработки данных, обеспечивая отсутствие сбоев коммуникационного оборудования из-за колебаний напряжения.

5. Лифты и строительное оборудование: Обеспечивает стабильное электроснабжение ключевого оборудования, такого как лифтовые системы, центральное кондиционирование воздуха и пожарные насосы в высотных зданиях, предотвращая сбои оборудования и угрозы безопасности, вызванные аномальным напряжением.

6. Научно-исследовательские и испытательные учреждения: Обеспечивает высокоточное стабильное напряжение питания для камер экологических испытаний, прецизионных измерительных приборов и мощного испытательного оборудования в университетских лабораториях, центрах контроля качества и научно-исследовательских институтах, обеспечивая точность и повторяемость экспериментальных данных.

Каковы различия и преимущества по сравнению с традиционными регуляторами напряжения с серводвигателями?

Благодаря постоянному совершенствованию уровня современной промышленной автоматизации и прецизионного производства все больше и больше электрооборудования предъявляет более высокие требования к качеству электропитания, требуя не только стабильного напряжения, но и способности мгновенно реагировать на колебания напряжения, чтобы избежать сбоев в программе ПЛК, сигналов тревоги сервопривода и отклонений в измерениях прецизионных приборов. Хотя традиционные регуляторы напряжения с серводвигателями имеют надежную работу, их метод регулировки механической угольной щеткой определяет, что скорость срабатывания имеет физический предел (обычно в течение нескольких секунд), что трудно удовлетворить требованиям высокопроизводительных нагрузок, чувствительных к переходным напряжениям.

3-фазный статический AVR SCR мощностью 50 кВА имеет точность регулирования напряжения ± 1%, что намного превосходит ± 3% традиционных регуляторов напряжения сервопривода. Скорость его срабатывания может достигать 10 мс, выполняя настройку в течение первого цикла колебаний напряжения сети, гарантируя, что чувствительное оборудование на задней стороне практически не ощущает изменений напряжения.

С точки зрения эффективности, эффективность продукта составляет ≥99%, и это может сэкономить предприятиям значительные расходы на электроэнергию в долгосрочной перспективе.

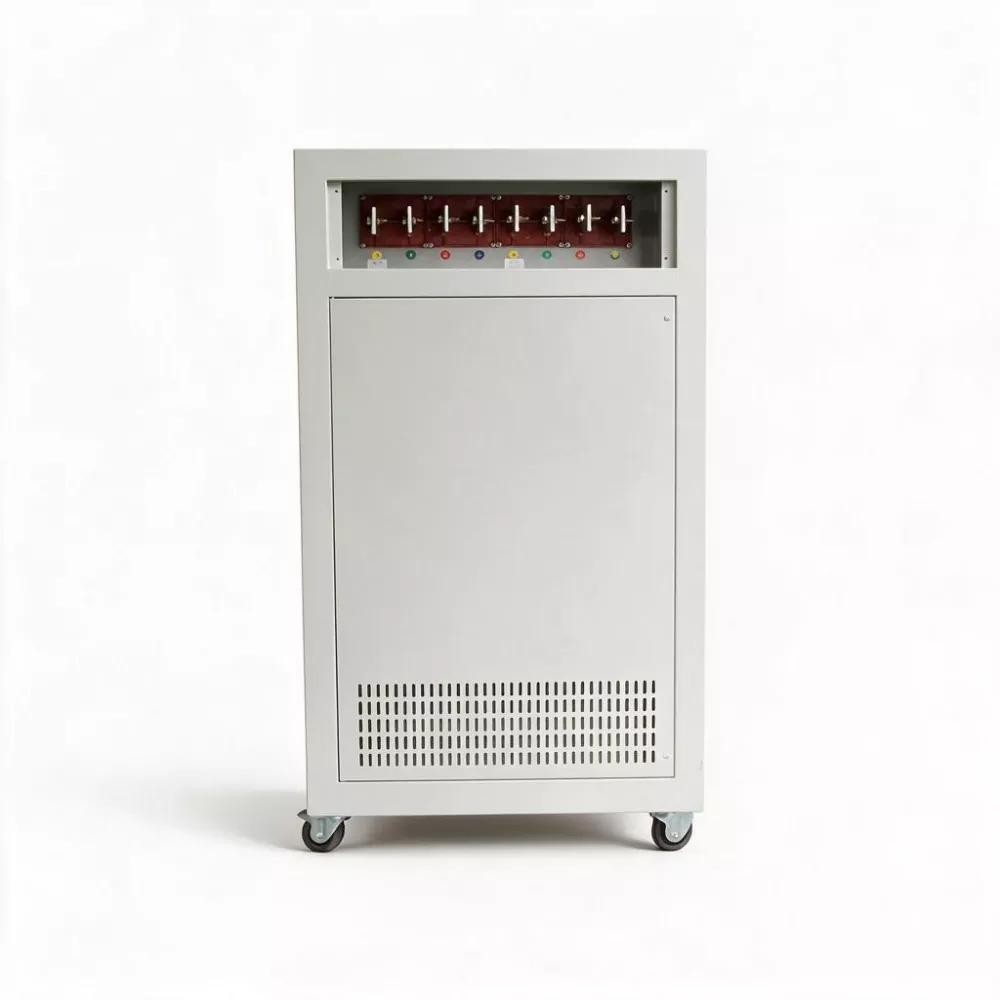

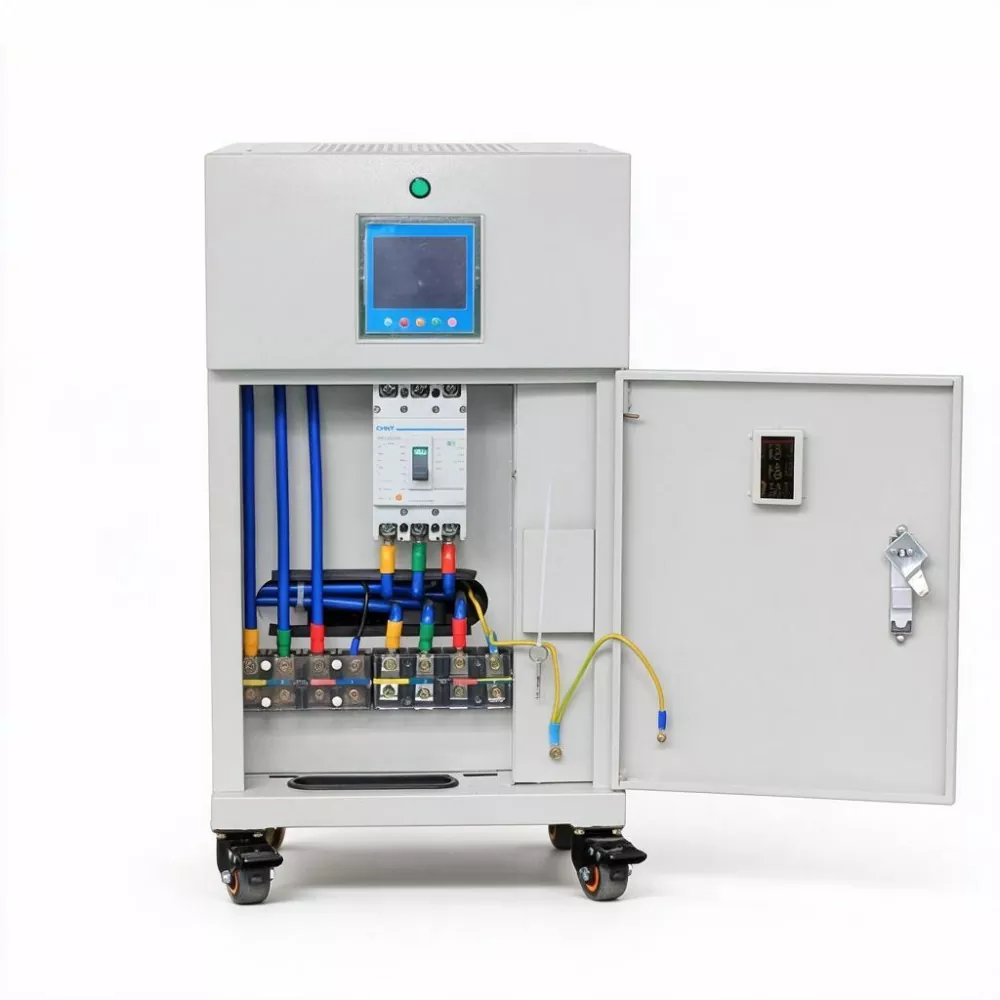

С точки зрения интеллекта, SBWZ-50KVA оснащен функциями программируемых настроек. Пользователи могут устанавливать пороговые значения защиты от повышенного напряжения, пониженного напряжения, сверхтоковой защиты и параметры точности регулирования напряжения в соответствии с фактическими потребностями на месте. Цифровой светодиодный дисплей может отображать рабочие данные в реальном времени, такие как трехфазное напряжение, фазный ток и мощность. Изделие поддерживает трехфазное пятипроводное соединение (L1, L2, L3, N, PE) и совместимо с двухчастотными сетями 50/60 Гц.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Каковы существенные различия между серией SBWZ и традиционными стабилизаторами напряжения для серводвигателей SBW?

В серии SBWZ используется цифровое управление DSP и технология бесконтактного переключателя SCR, при этом вся машина не имеет механических движущихся частей (ни угольных щеток, ни серводвигателей). Хотя традиционная серия SBW использует серводвигатели для приведения угольных щеток в движение по катушкам трансформатора для регулирования напряжения, она имеет проблемы механического износа и низкой скорости отклика. Скорость срабатывания SBWZ может достигать от 10 мс до 40 мс, что в десятки раз быстрее, чем у серии SBW (второго уровня); Точность стабилизации напряжения ±1% также намного лучше, чем у серии SBW ±3%.

2. Что означает «бесконтактный»? Каковы преимущества?

«Бесконтактный» означает, что во время процесса регулирования напряжения стабилизатора напряжения отсутствуют механические контактные компоненты (например, скользящий контакт между угольной щеткой и катушкой). Компенсация напряжения осуществляется через тиристорный модуль SCR электронным способом. К преимуществам относятся: отсутствие механического износа, отсутствие необходимости обслуживания, отсутствие искр, высокая скорость срабатывания, длительный срок службы, высокая надежность и пригодность для длительной непрерывной эксплуатации.

3. Что на практике означает скорость отклика от 10 до 40 мс?

Это означает, что при колебаниях напряжения сети SBWZ-50KVA может завершить процесс обнаружения, расчета и компенсации за один цикл сети (20 мс). Для чувствительных устройств на серверной стороне (таких как ПЛК, сервоприводы, прецизионные приборы) изменение напряжения практически не происходит, и оборудование может работать непрерывно без сигналов тревоги или отключений из-за переходных процессов напряжения.

4. Как достигается эффективность 3-фазного статического AVR SCR мощностью 50 кВА ≥ 99%?

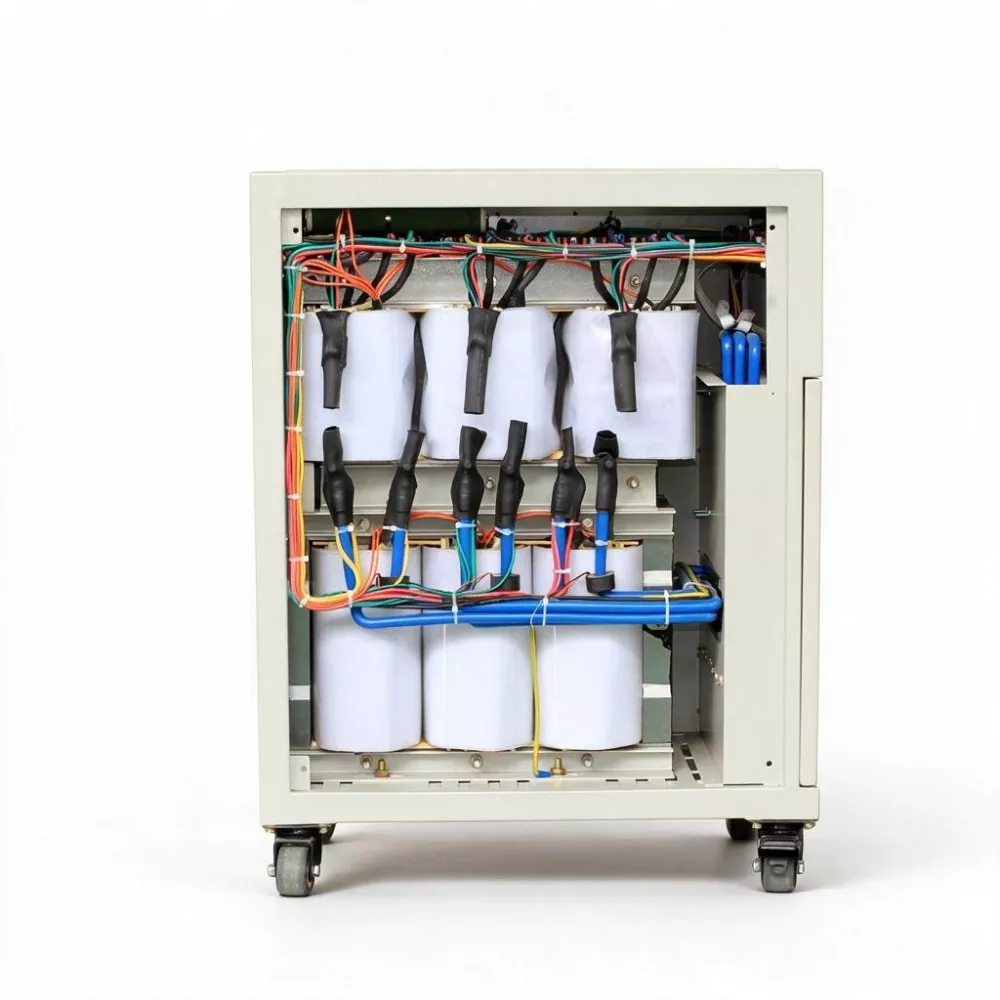

Серия SBWZ использует конструктивную схему, сочетающую технологию бесконтактных переключателей SCR и эффективные изолирующие трансформаторы. Падение напряжения проводимости модуля SCR чрезвычайно низкое, а потери проводимости намного меньше, чем потери традиционного контактного сопротивления угольной щетки; в то же время алгоритм управления DSP оптимизирует стратегию компенсации, позволяя трансформатору всегда работать в эффективном диапазоне. Общий КПД может достигать более 99%, что значительно более энергоэффективно, чем у традиционных стабилизаторов напряжения сервопривода (около 96%).

5. Какие параметры можно установить с помощью функции программируемой настройки?

Пользователи могут установить порог защиты от перенапряжения, порог защиты от пониженного напряжения, порог защиты от перегрузки по току, точность стабилизации напряжения и другие ключевые параметры через панель устройства или интерфейс связи. Это позволяет SBWZ-50KVA гибко адаптироваться к различным условиям сети и требованиям нагрузки, а также быстро выполнять согласование параметров на строительной площадке без заводской настройки.

6. Какие протоколы связи и методы мониторинга поддерживает оборудование?

Стандартная конфигурация поддерживает интерфейс связи RS485, а протокол Modbus-RTU может быть расширен. Оборудование можно подключить к заводской системе DCS, системе SCADA или платформе управления энергопотреблением (EMS) для удаленного мониторинга в реальном времени напряжения, тока, мощности и состояния сигналов тревоги, поддерживая работу без участия человека и профилактическое обслуживание.
