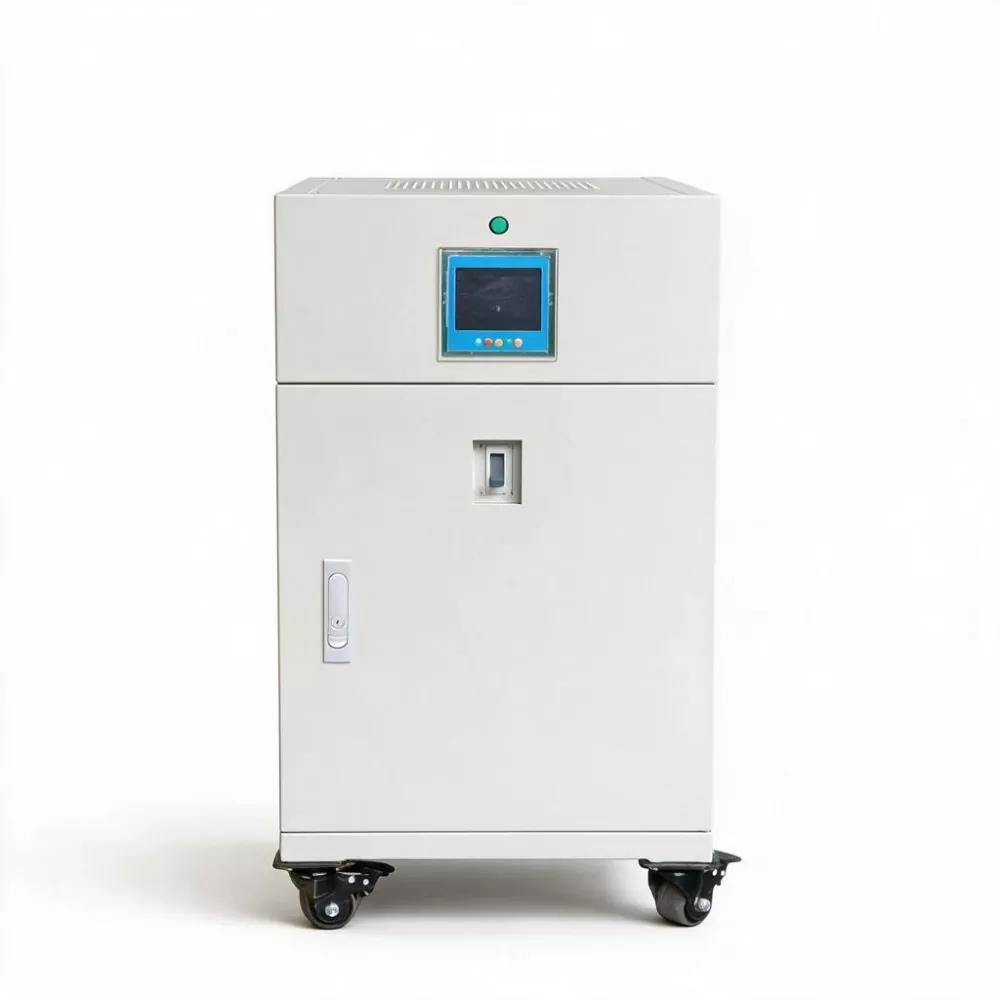

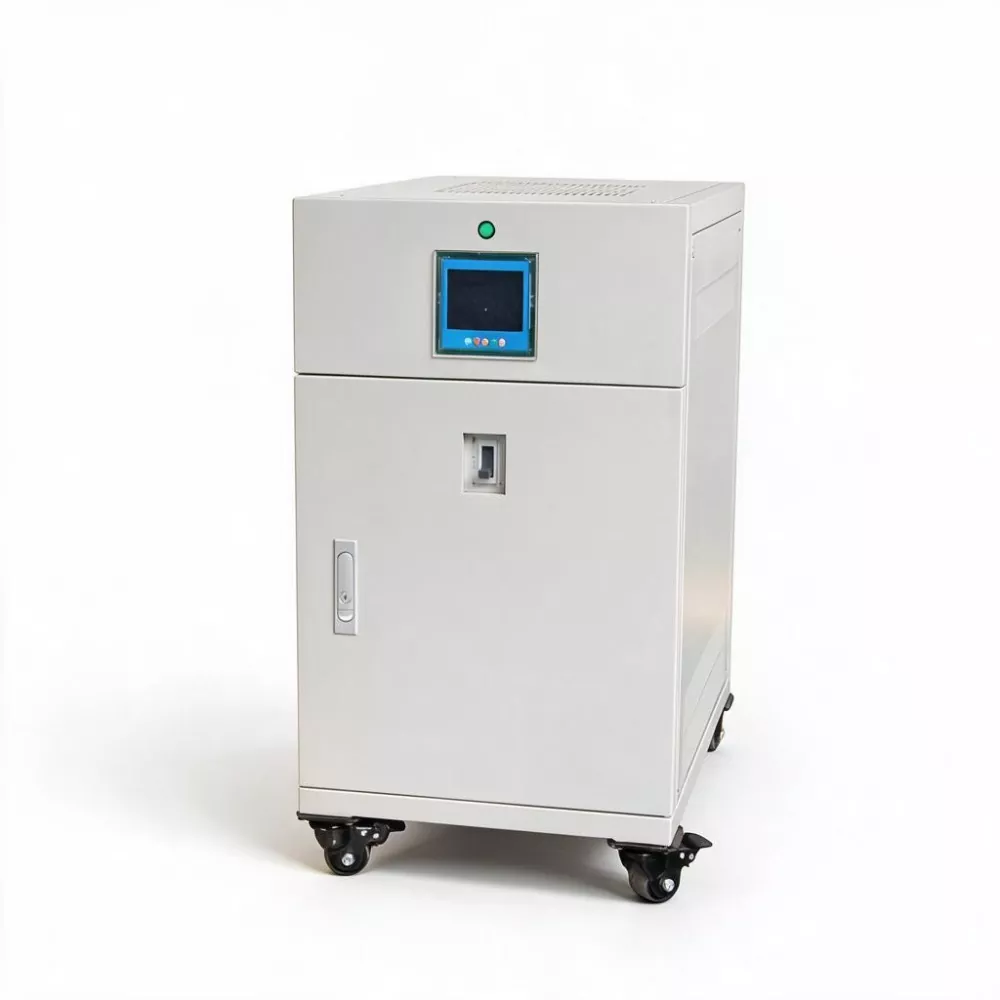

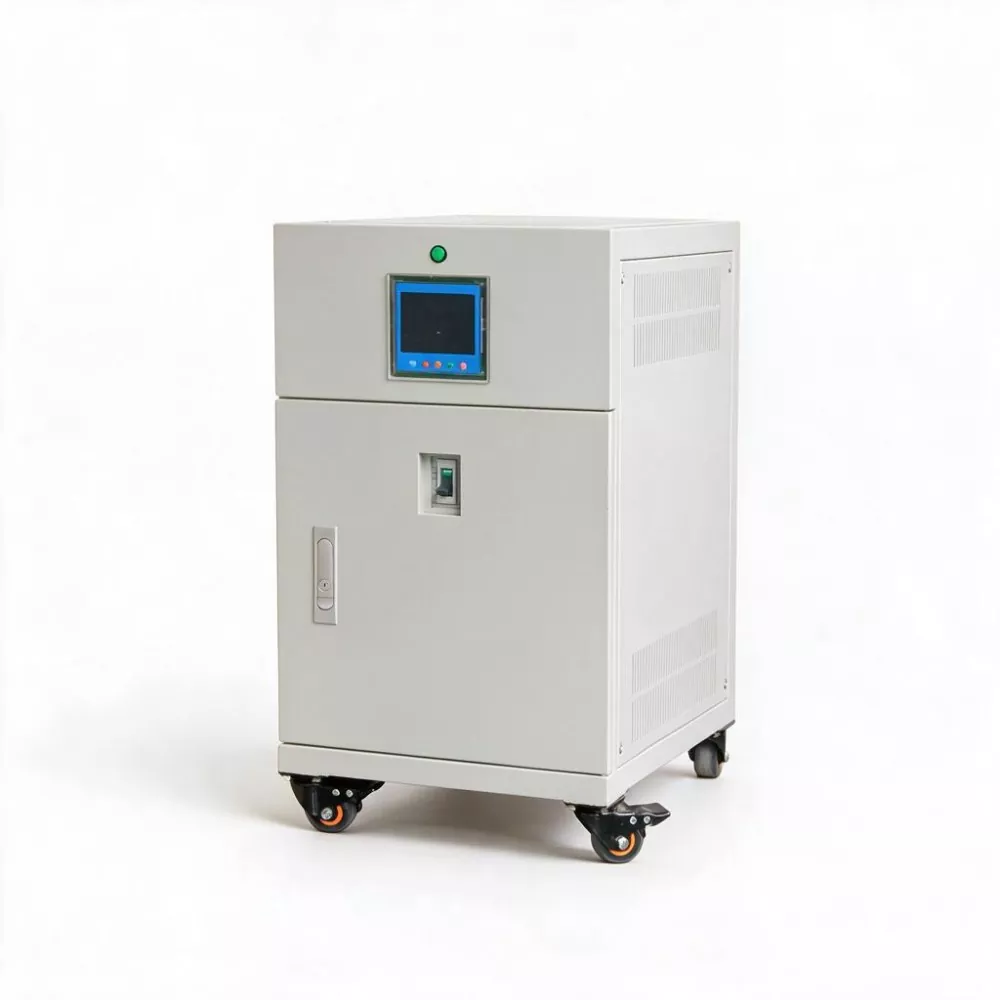

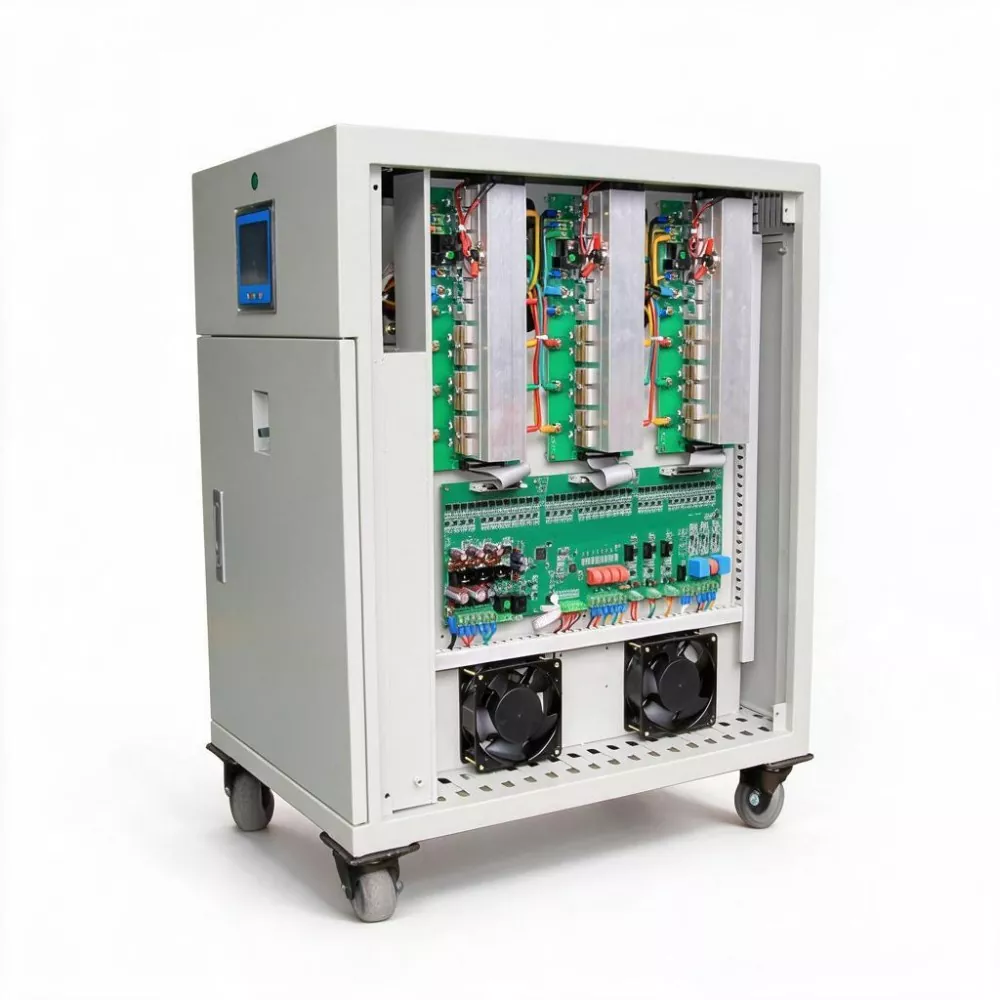

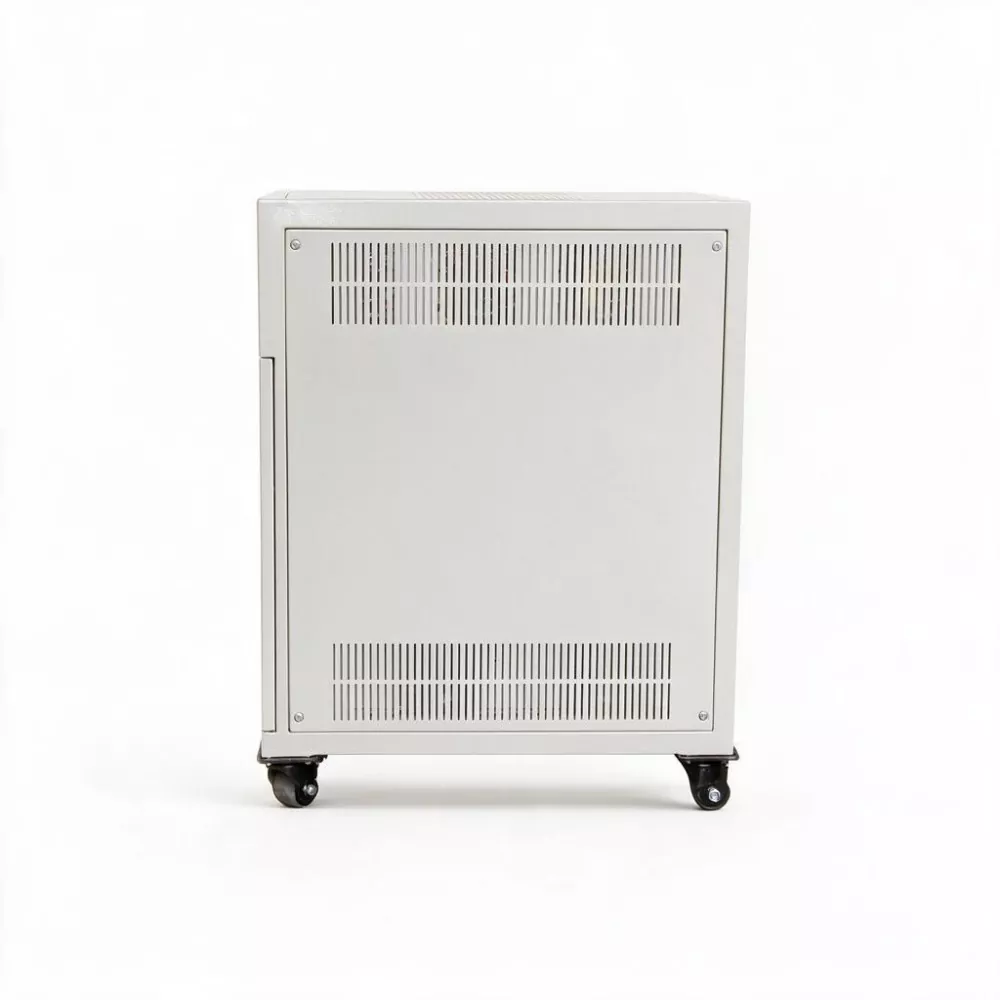

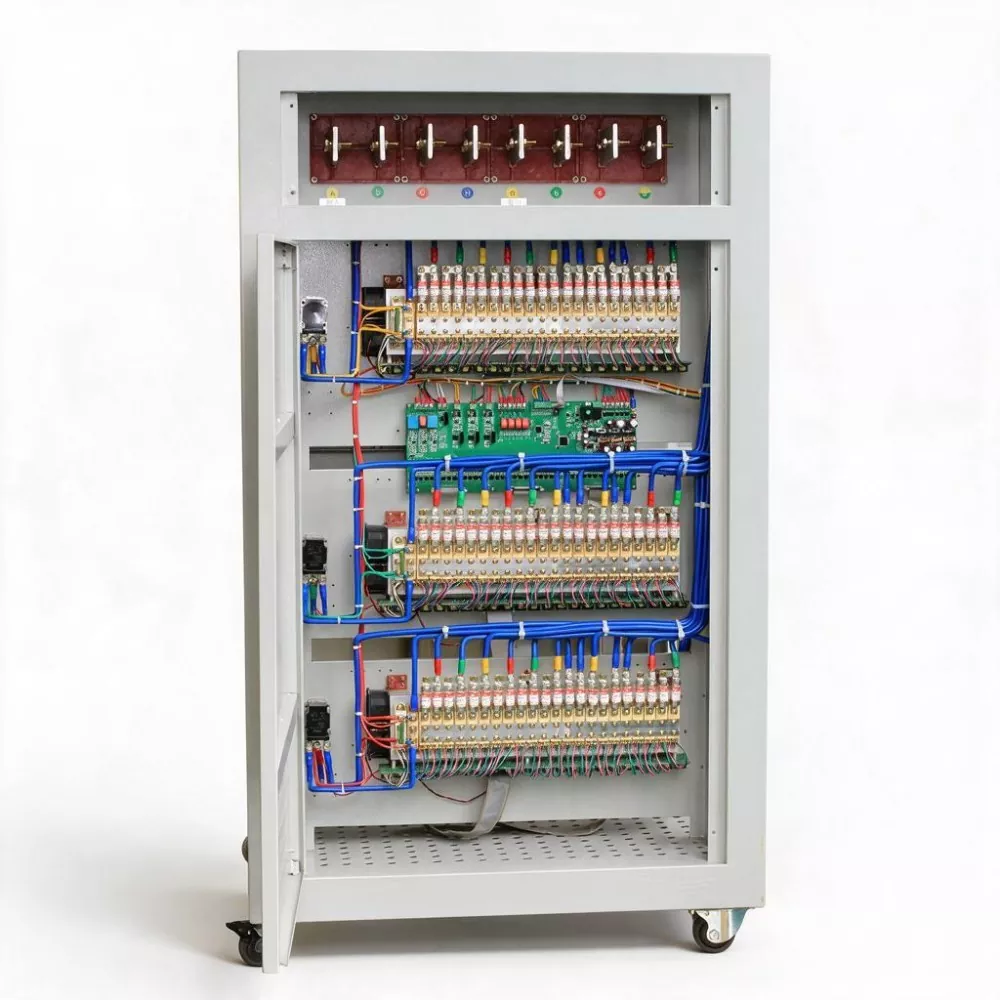

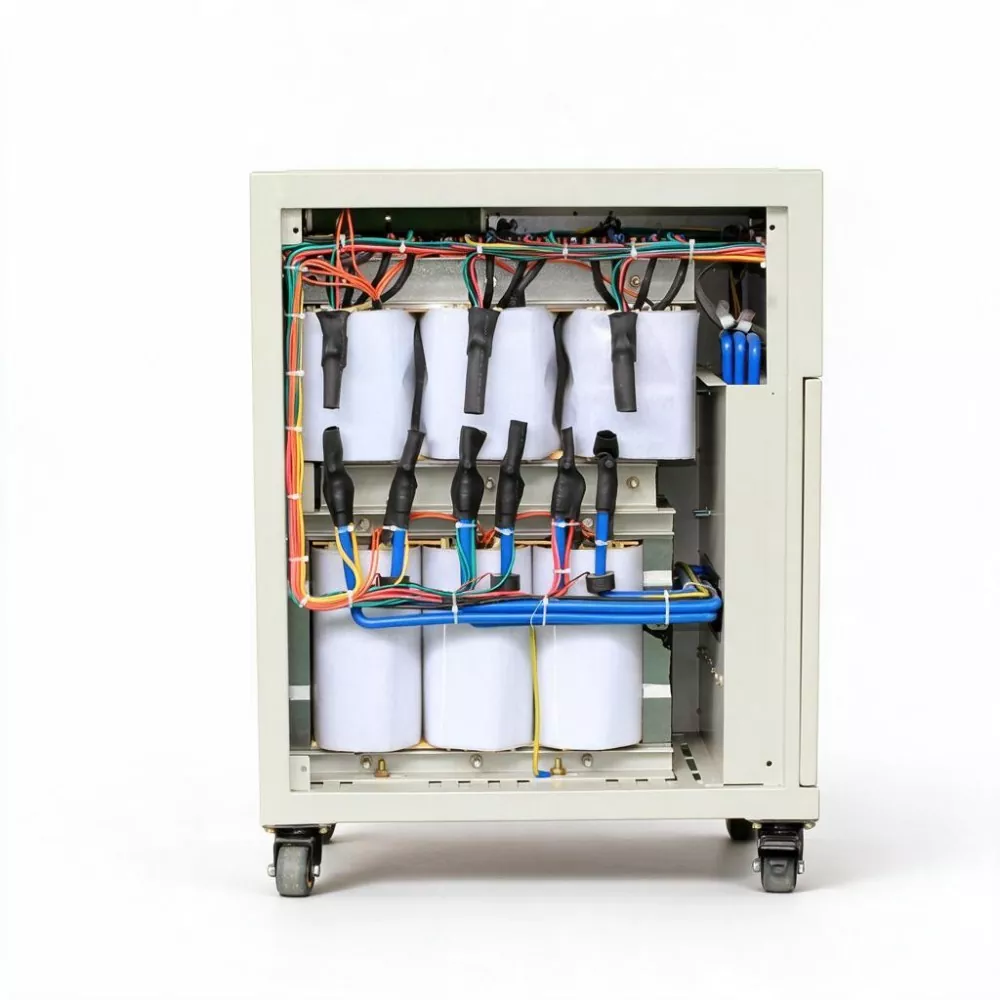

3-фазный статический АРН 150 кВА с тиристорным тиристором

Система магнитно-резонансной томографии 3,0 Тл требует, чтобы однородность основного магнитного поля достигала уровня одной миллионной, точность переключения градиентной катушки была на микросекундном уровне, а стабильность частоты радиочастотной системы была лучше 0,1 ppm. Все эти чрезвычайно точные электронные системы имеют только одно общее требование – электропитание.

Условия электроснабжения в больницах сложны. Крупное оборудование, такое как вращающиеся аноды трансформаторов тока и высоковольтные генераторы DSA, часто запускаются и останавливаются, потребление электроэнергии на прилегающих этажах и ежедневные колебания в муниципальной электросети — все это влияет на качество электроэнергии.

Для сверхпроводящего магнита МРТ колебания напряжения могут привести к «затуханию» магнита (потере сверхпроводимости), то есть сверхпроводящее состояние нарушается, и жидкий гелий быстро испаряется. Однократная закалка может привести к прямым экономическим потерям (переустановка жидкого гелия, возбуждение магнита, калибровка системы) в размере от 200 000 до 500 000 юаней, а косвенные потери оценить еще труднее.

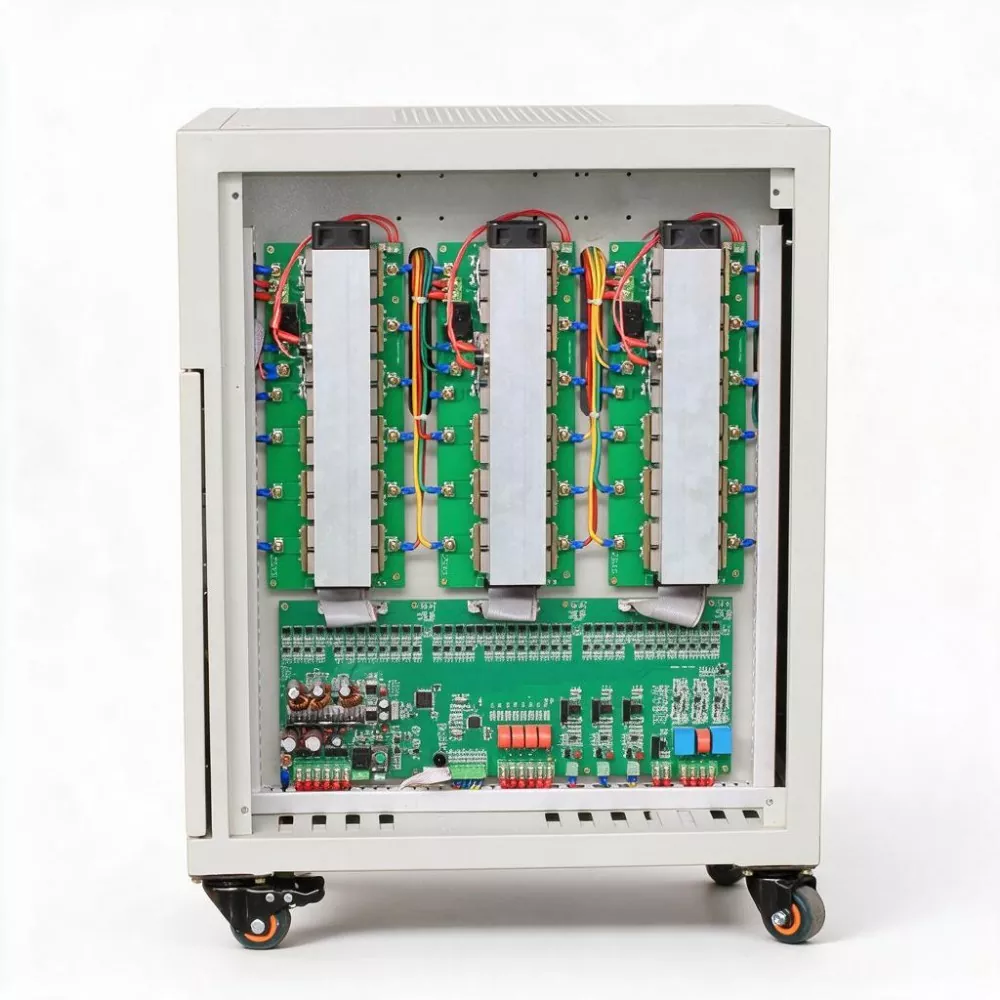

3-фазный статический AVR SCR мощностью 150 кВА использует ядро ​​цифрового управления DSP и технологию бесконтактной быстрой компенсации SCR. Он может завершить регулировку за 10–40 мс при колебаниях напряжения сети, со стабильной точностью регулирования напряжения ± 1% и коэффициентом искажения формы сигнала <0,1%.

В то же время этот трехфазный статический AVR с SCR имеет полностью бесконтактную конструкцию, без угольных щеток и механических движущихся частей, что принципиально исключает потенциальные опасности традиционных регуляторов напряжения сервоприводного типа, такие как запаздывание регулирования и плохой контакт с угольными щетками.

Оборудование оснащено стандартным интерфейсом связи RS485, который можно подключить к системе автоматизации здания (BAS) больницы или системе мониторинга электропитания. Сотрудники логистики могут просматривать состояние работы оборудования, трехфазное напряжение, ток и уровень нагрузки в режиме реального времени из дежурной. Программируемая функция защиты позволяет больнице устанавливать пороги защиты от повышенного и пониженного напряжения в соответствии с требованиями оборудования, обеспечивая индивидуальную адаптацию.

Параметр продукта

Ключевые особенности

1. Быстрое реагирование на миллисекундном уровне

Время отклика составляет от 10 до 40 мс, а регулировка завершается в течение половины цикла колебаний сети. Для оборудования визуализации, такого как МРТ и КТ, это означает, что незначительные колебания напряжения во время сканирования не влияют на качество изображения, что позволяет избежать повторных сканирований и ненужного облучения пациентов из-за проблем с электропитанием.

2.±1% высокоточная стабилизация напряжения

Точность фазового напряжения составляет ±1 %, что значительно превышает стандартные ±5 %, необходимые для медицинского оборудования. Стабильное напряжение обеспечивает однородность статического магнитного поля при МРТ, тока нагрева нити КТ-трубки и постоянство выходного сигнала высоковольтного генератора при ДСА, тем самым гарантируя диагностическую ценность каждого изображения.

3. Полностью бесконтактный дизайн.

Никаких угольных щеток, серводвигателей, механического износа. Для больничного оборудования, которое работает круглосуточно, это означает, что нет необходимости планировать периоды технического обслуживания, и оборудование не остановится из-за неисправности самого стабилизатора напряжения. Надежность повышена с «высокой вероятности надежности» до «почти абсолютной надежности».

4. Сверхнизкое выходное искажение

Коэффициент искажения формы выходного сигнала составляет менее 0,1% без образования дополнительных гармоник. Это имеет решающее значение для оборудования медицинской визуализации, которое очень чувствительно к электромагнитной среде (особенно для радиочастотной приемной катушки МРТ), поскольку позволяет избежать артефактов изображения, вызванных гармоническими помехами.

5. Эффективность≥99%

Высокая эффективность не только означает экономию энергии и снижение затрат, но также означает, что оборудование выделяет меньше тепла, что снижает дополнительную нагрузку на систему кондиционирования воздуха больницы. В счетах за электроэнергию в крупных больницах самопотеря трехфазного статического AVR SCR мощностью 150 кВА может быть практически незначительной.

6. Интеллектуальный мониторинг и индивидуальная настройка параметров.

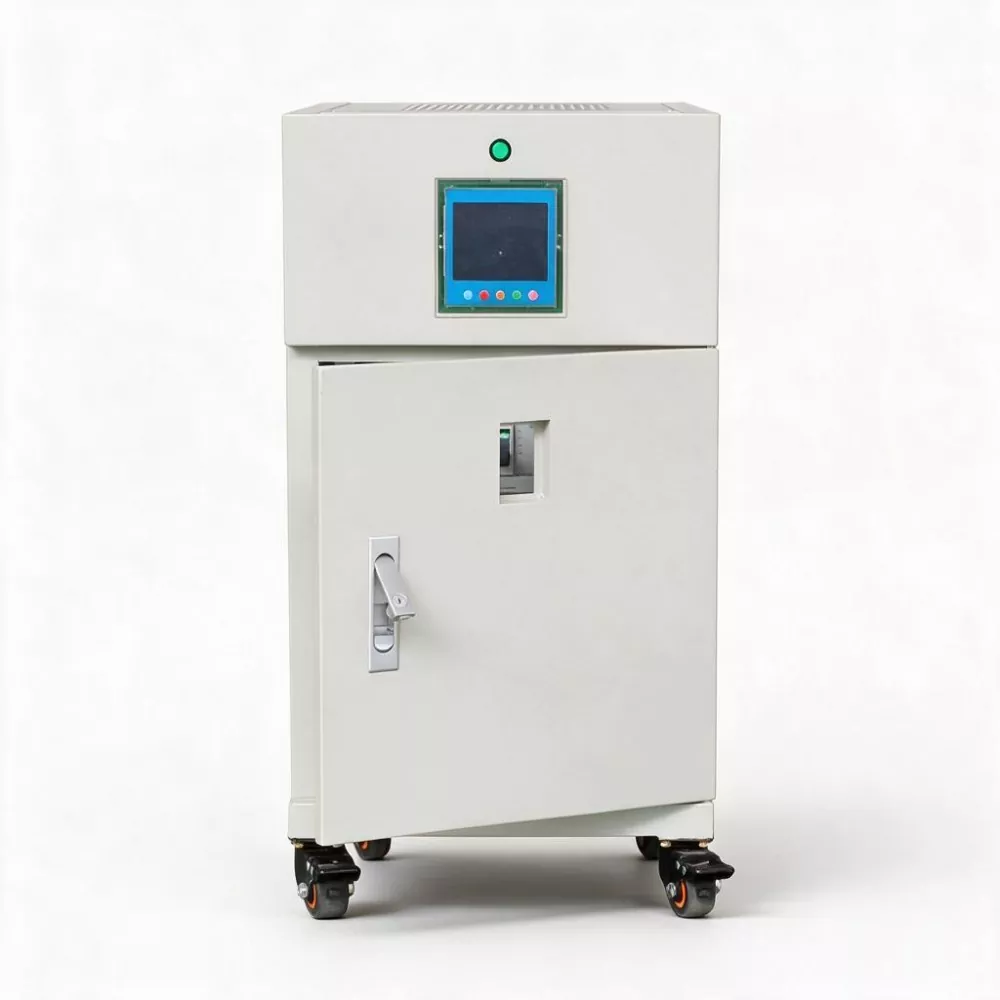

Пользователи могут программировать и устанавливать пороги защиты от повышенного и пониженного напряжения, сверхтоков и точность стабилизации напряжения. Цифровой светодиодный экран отображает в реальном времени трехфазное напряжение, ток и мощность. Интерфейс связи RS485 поддерживает подключение к BAS или системам мониторинга мощности для обеспечения централизованного управления.

Применение продукта

1. Центр медицинской визуализации: обеспечивает высокочистый и стабильный источник питания для большого оборудования визуализации, такого как МРТ (магнитно-резонансная томография), КТ (компьютерная томография), DSA (цифровая субтракционная ангиография) и DR (цифровая рентгеновская фотография), обеспечивая качество изображений.

2. Отделение лучевой терапии: обеспечивает стабильное питание систем управления и высокочастотных генерирующих устройств лучевого оборудования, таких как линейные ускорители, гамма-ножи и системы протонной терапии, обеспечивая точность лечебных доз.

3. Отделение лабораторий и патологий: обеспечивает стабильную защиту электропитания прецизионного испытательного оборудования, такого как большие биохимические анализаторы, проточные цитометры, секвенаторы генов и электронные микроскопы, обеспечивая точность результатов испытаний.

4. Операционная и отделение интенсивной терапии: обеспечивает стабильное питание оборудования жизнеобеспечения, такого как системы кондиционирования воздуха в операционной, наркозные аппараты, мониторы и вентиляторы, обеспечивая безопасность пациентов.

5. Главное распределительное помещение больницы: может служить в качестве специального стабилизатора входящей линии для здания визуализации или здания медицинской техники, обеспечивая централизованное регулирование напряжения для всего медицинского оборудования во всем здании.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Каковы конкретные требования к питанию оборудования МРТ?

Основной компонент МРТ — сверхпроводящий магнит — требует чрезвычайно стабильного тока возбуждения, градиентные катушки нуждаются в точном напряжении для создания линейного градиентного поля, а радиочастотная система требует источника питания с чрезвычайно низкими гармониками для стимуляции и приема сигналов. Любые колебания напряжения и гармонические помехи напрямую влияют на качество изображения (приводя к появлению артефактов или снижению отношения сигнал/шум), а в тяжелых случаях даже приводят к перегреву магнита. Точность ±1% и коэффициент искажений <0,1% SBWZ-150KVA могут полностью удовлетворить эти требования.

2. Если в больнице уже есть ИБП, нужен ли еще стабилизатор напряжения?

Да. Основная функция ИБП — устранение перебоев в подаче электроэнергии. Хотя его выходная мощность стабильна, входная сторона ИБП также чувствительна к колебаниям напряжения – частые колебания напряжения ускоряют старение внутренних батарей ИБП и сокращают цикл замены (с 3-5 лет до 1-2 лет). Развертывание SBWZ-150KVA на входной стороне ИБП может продлить общий срок службы ИБП и аккумуляторов, а также снизить затраты на долгосрочную эксплуатацию и техническое обслуживание больницы.

3. Повлияют ли отказы оборудования на работу медицинского оборудования?

Нет. SBWZ-150KVA имеет встроенную функцию автоматического байпаса. В случае выхода из строя или перегрузки внутреннего оборудования оно автоматически перейдет в режим прямого электропитания от сети, обеспечивая непрерывное электропитание медицинского оборудования. В то же время на панели подается звуковой и визуальный сигнал тревоги, предупреждающий обслуживающий персонал о необходимости оперативного реагирования. После завершения технического обслуживания оборудование можно перевести обратно в режим стабильного напряжения без остановки работы.

4. Подходит ли это оборудование для реконструкции электрораспределения в старых больницах?

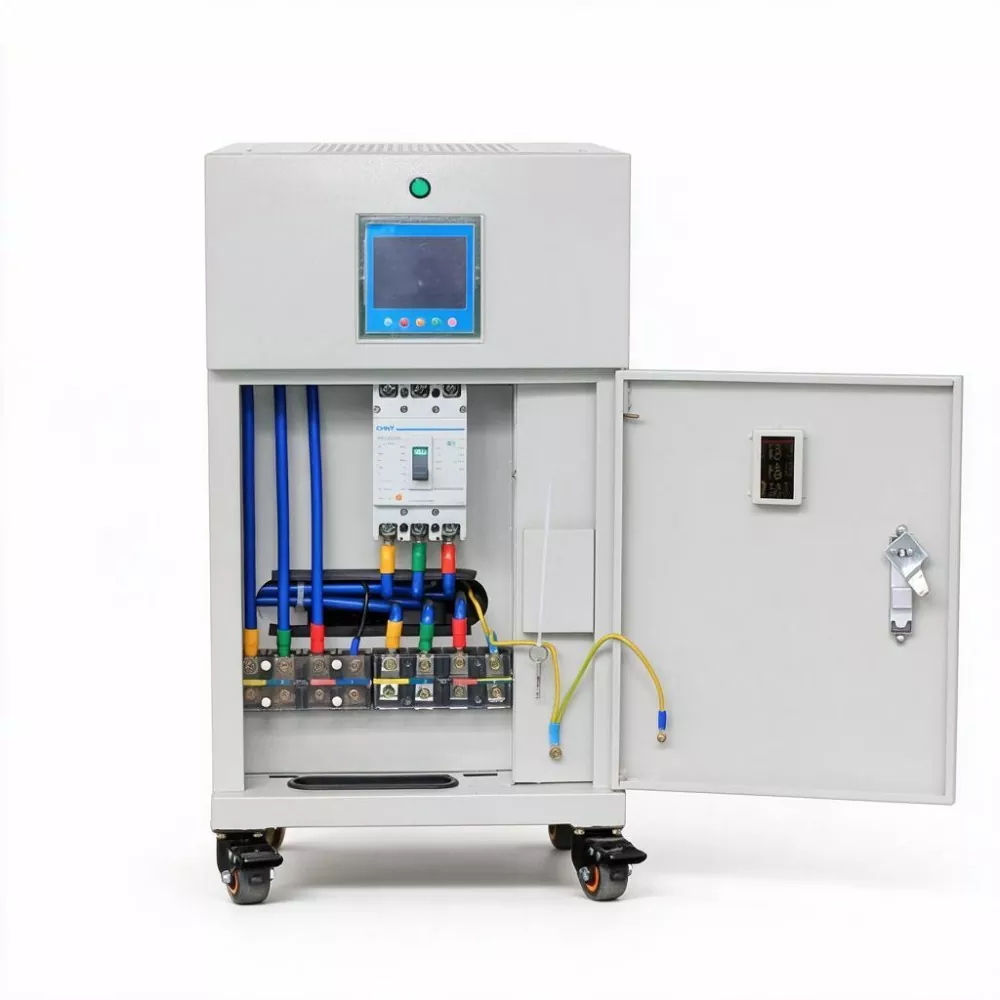

Да. Трехфазный статический AVR SCR мощностью 150 кВА использует стандартное трехфазное пятипроводное соединение. Методы входящей и исходящей линии можно настроить в соответствии с требованиями на месте (сверху-вверх-выход/снизу-вниз-выход/бок-в-сторону). Для больниц с ограниченным пространством для распределения электроэнергии наши инженеры могут предоставить услуги по обследованию на месте и адаптации размеров, чтобы обеспечить бесперебойную установку оборудования.

5. Каков уровень шума этого оборудования? Повлияет ли это на больничную среду?

В SBWZ-150KVA используются интеллектуальные вентиляторы с регулируемой температурой. Когда нагрузка небольшая или температура окружающей среды низкая, вентиляторы работают на низкой скорости или останавливаются. Шум чрезвычайно низкий (менее 55 дБ). Даже в условиях полной нагрузки уровень шума намного ниже фонового шума больничной аппаратной и не создает помех для больничной среды.
