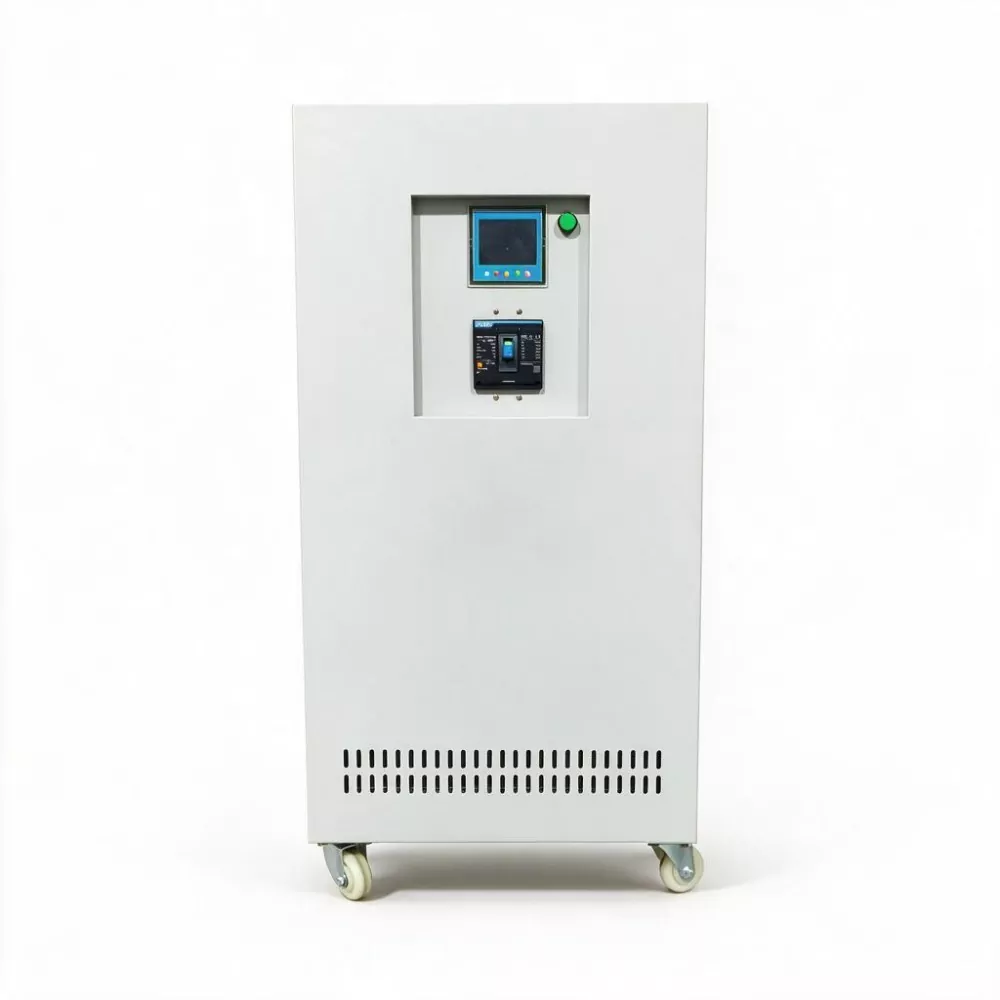

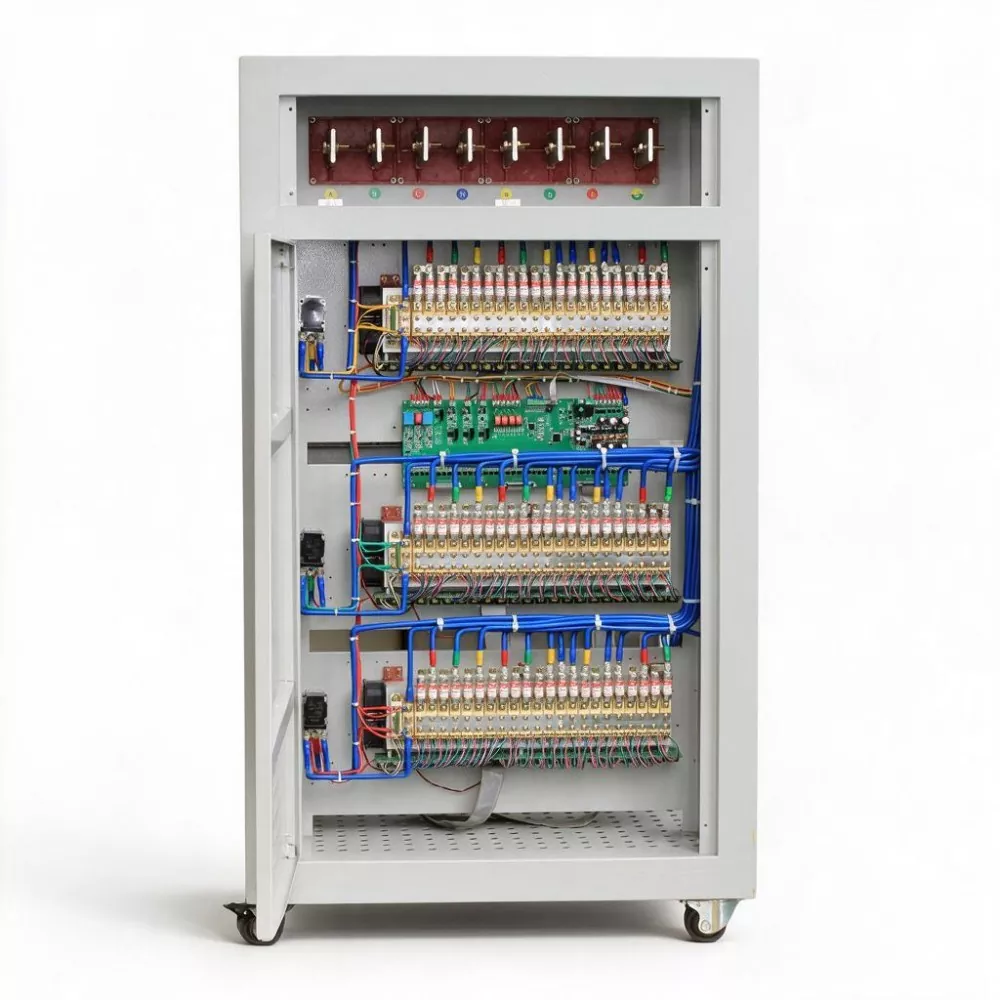

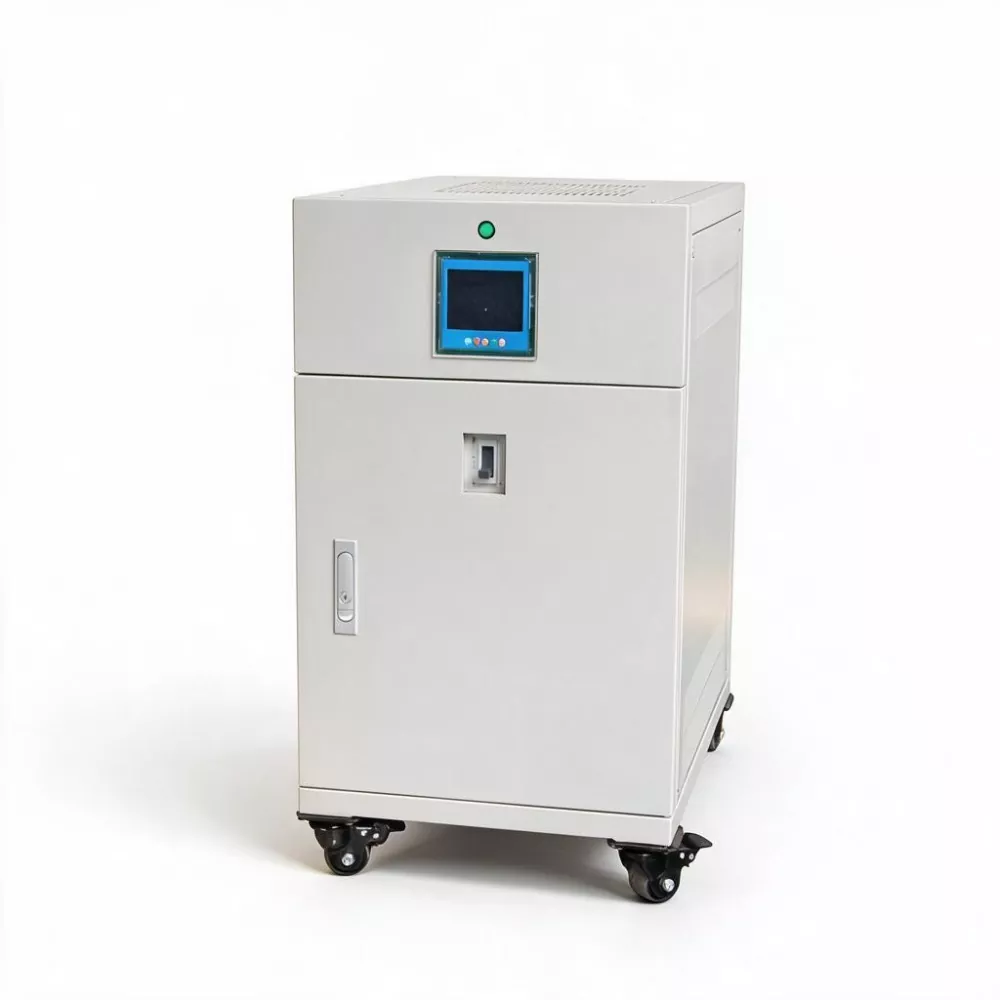

3-фазный статический АРН SCR 100 кВА

Основой современной цифровой экономики являются центры обработки данных и сети связи. К серверам, коммутаторам и устройствам хранения данных этих объектов предъявляются чрезвычайно строгие требования к качеству электроэнергии. По статистике Uptime Institute, более 40% отключений дата-центров напрямую связаны с проблемами качества электроэнергии, причем значительная часть из них не являются полными отключениями электроэнергии, а вызваны провалами напряжения, мерцаниями или гармоническими помехами, вызывающими защитные отключения оборудования.

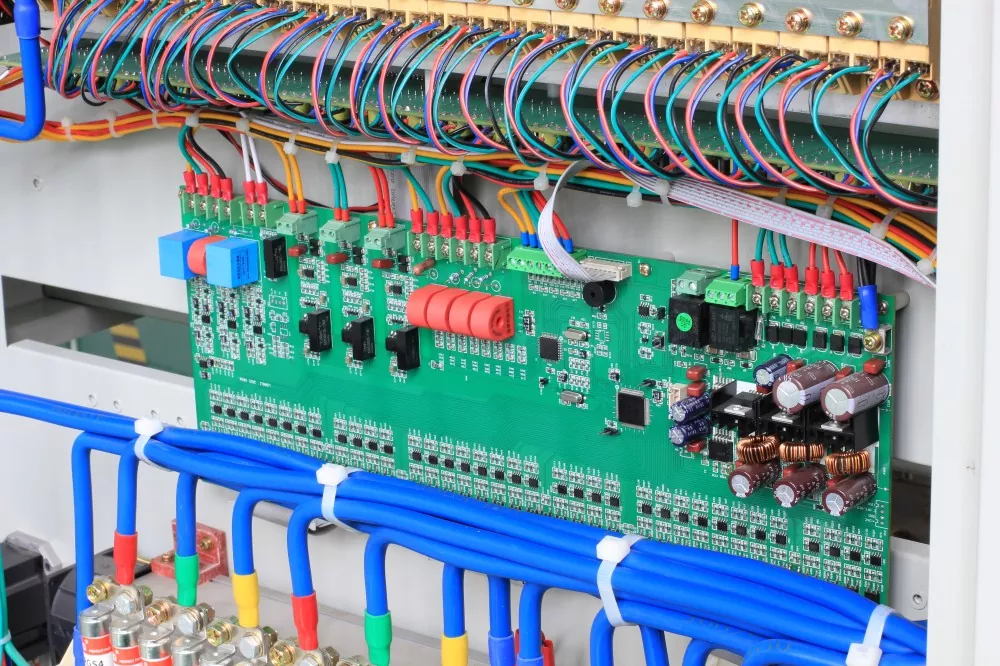

Трехфазный статический AVR SCR мощностью 100 кВА был разработан с учетом такого типа «прерывания подачи электроэнергии без отключения электроэнергии» в качестве основной цели. Он использует высокоскоростные вычислительные чипы DSP и технологию быстрой выборки переменного тока для отслеживания каждого незначительного изменения входного напряжения в режиме реального времени. При возникновении колебаний напряжения система управления завершает расчет отклонения в течение микросекунд и заставляет модуль SCR выполнять бесконтактную компенсацию и переключение в точке перехода тока через ноль, восстанавливая выходное напряжение до заданного значения в течение 10–40 мс.

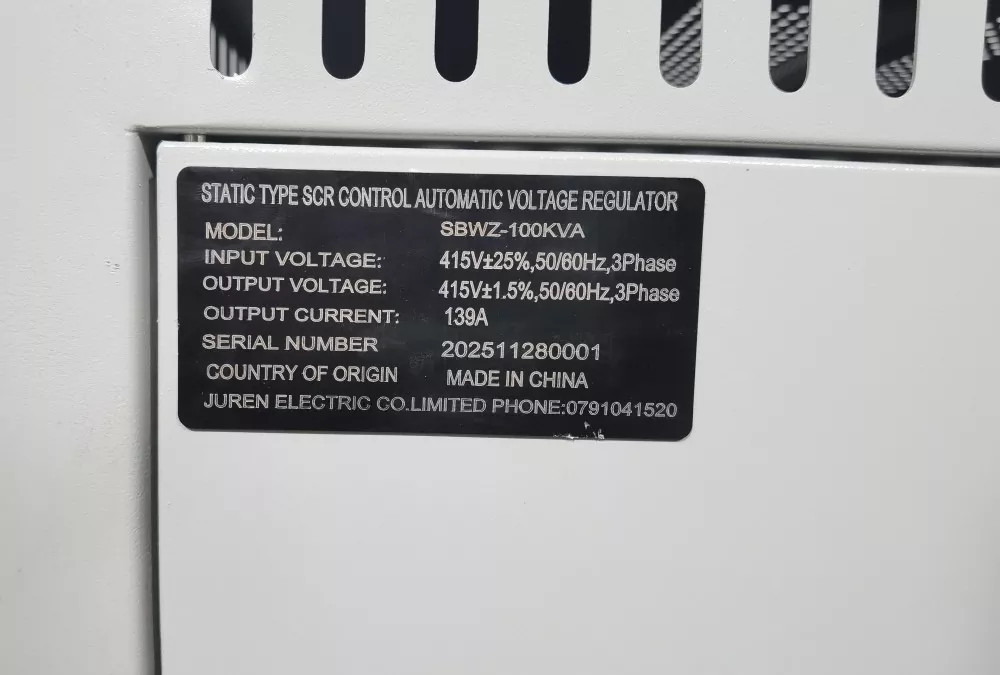

Параметр продукта

Каковы преимущества по сравнению с традиционными регуляторами напряжения с серводвигателями?

Весь трехфазный статический АРН SCR мощностью 100 кВА не имеет никаких механических движущихся частей, что полностью исключает износ угольных щеток, плохой контакт и опасность образования искр. Для центров обработки данных, работающих круглосуточно и без перерывов, «необслуживаемость» означает отсутствие необходимости планировать простои для технического обслуживания и отсутствие необходимости хранить запасные части, которые могут выйти из строя.

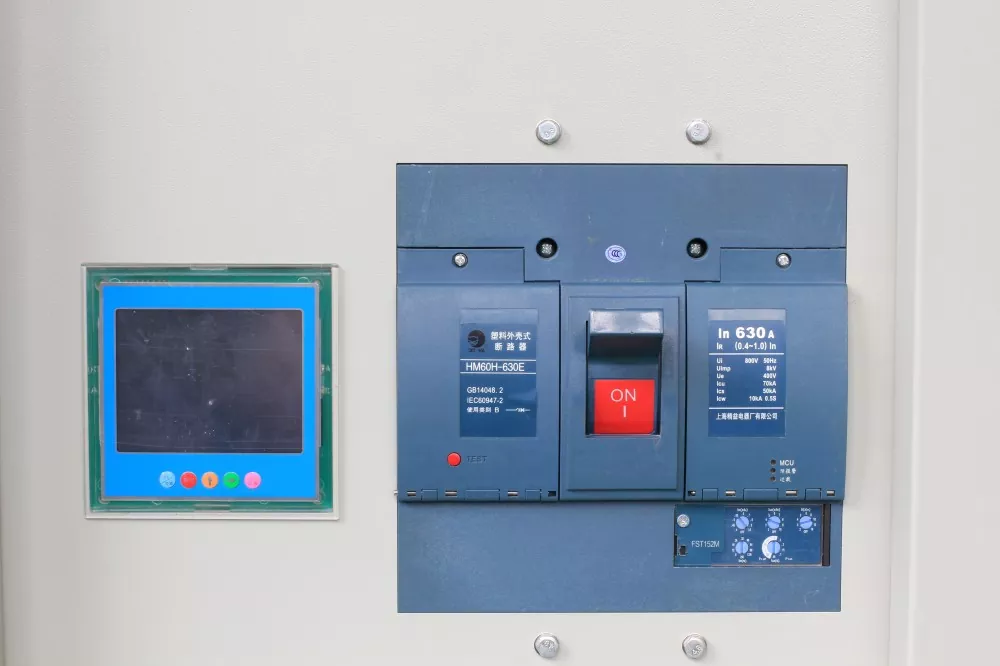

Что касается интеллектуального управления, SBWZ-100KVA оснащен комплексными программируемыми настройками и интерфейсами связи RS485. Персонал технического обслуживания может удаленно просматривать состояние трехфазного напряжения, тока, мощности и работы оборудования в диспетчерской, а также устанавливать пороговые значения защиты от повышенного, пониженного напряжения и сверхтока.

При обнаружении аномальной тенденции в качестве электроэнергии система может выдать раннее предупреждение, обеспечивая переход от «пассивного ремонта» к «активному предотвращению» в рабочем режиме.

Ключевые особенности

1. Реакция на миллисекундном уровне

Время отклика составляет от 10 мс до 40 мс (регулируемое), и оно может завершить регулировку в течение первого цикла колебания напряжения сети. Для ИТ-нагрузок, таких как серверы, коммутаторы и устройства хранения данных, которые чувствительны к переходным напряжениям, этой скорости достаточно для полной компенсации в пределах допустимого диапазона электропитания, гарантируя, что бизнес не будет прерываться.

2. Точность стабилизации сверхвысокого напряжения.

Точность фазового напряжения ±1%, точность линейного напряжения ±1,5%, что значительно превосходит ±3% традиционных стабилизаторов напряжения сервопривода. Высокоточная стабилизация напряжения может эффективно снизить нагрузку на настройку серверных блоков питания, продлить срок службы модулей питания и снизить общую частоту отказов.

3. Полностью бесконтактный дизайн.

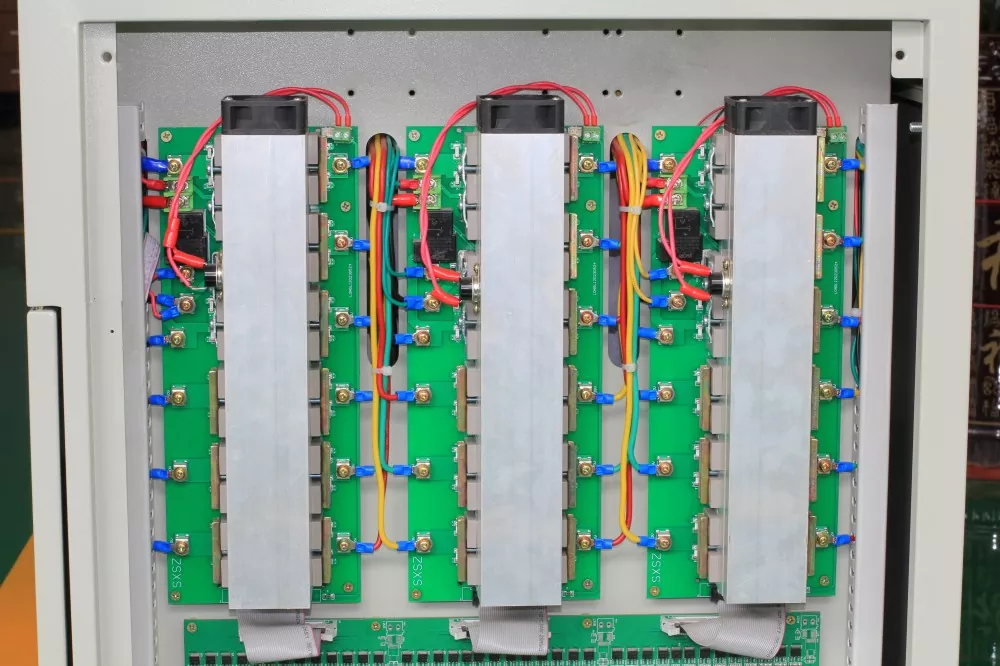

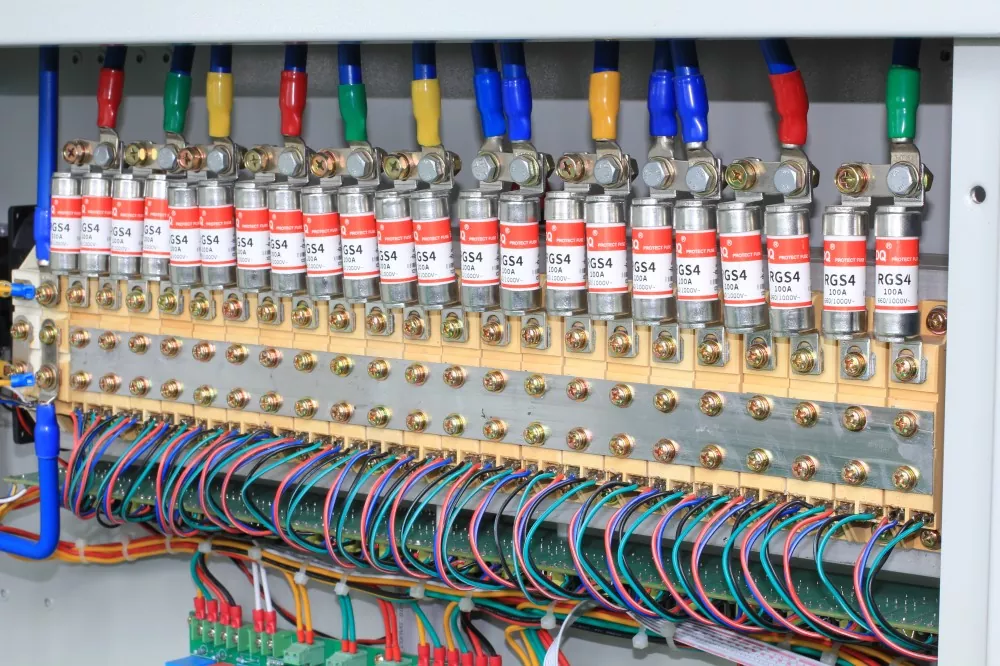

Модули SCR используются для замены традиционных угольных щеток и серводвигателей, устраняя любые механические движущиеся части во всей машине. Нет таких проблем, как износ угольных щеток, образование искр или регулярная замена, что делает трехфазный статический AVR SCR мощностью 100 кВА особенно подходящим для критически важных объектов, где регулярные остановки для технического обслуживания невозможны.

4. Эффективность ≥ 99%

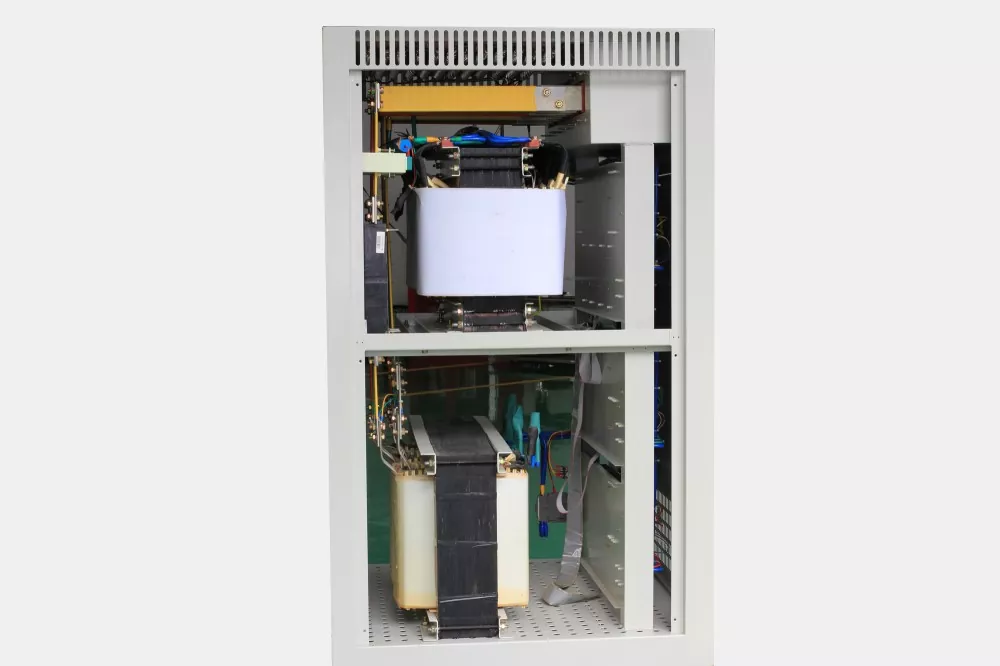

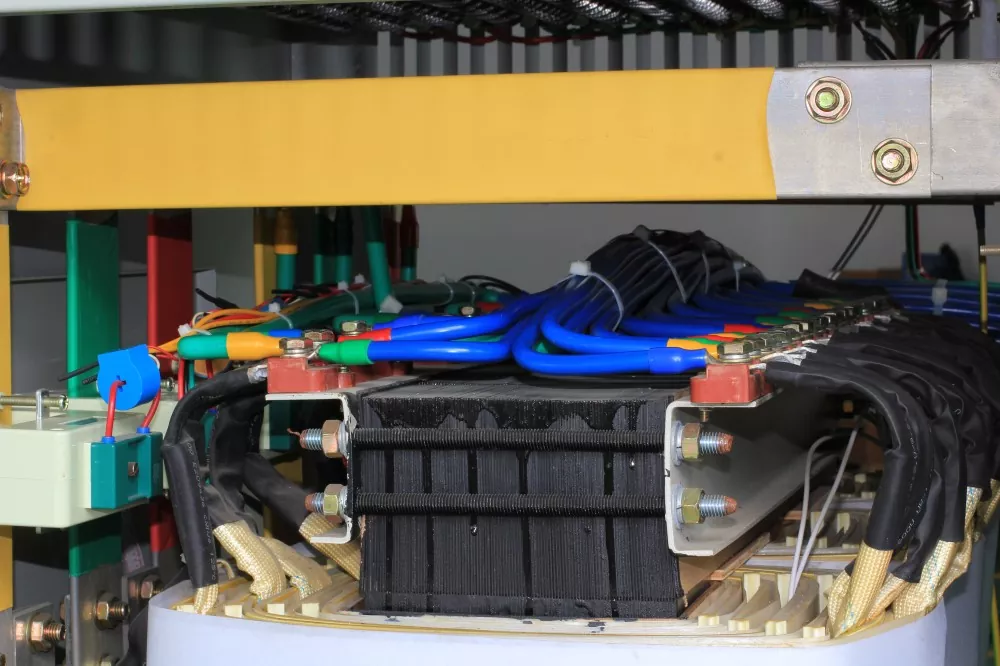

Использование высокоэффективных изолирующих трансформаторов и модулей SCR с низкими потерями проводимости обеспечивает общий КПД ≥ 99%. При расчете мощности 100 кВА и 8760 часов работы в год по сравнению с традиционными стабилизаторами напряжения сервопривода (КПД 96%) он может экономить примерно от 3000 до 4000 кВтч в год, значительно снижая эксплуатационные расходы (TCO).

5. Чистый выход

Коэффициент искажения формы выходного сигнала < 0,1 %, отсутствие дополнительных гармоник. Сам стабилизатор напряжения не вносит никаких помех в электросеть, отвечая строгим требованиям центров обработки данных по электромагнитной среде (ЭМС).

6. Интеллектуальный мониторинг и программируемая защита.

Помогает пользователям устанавливать пороги защиты от повышенного и пониженного напряжения, перегрузки по току и точность стабилизации напряжения. Предусмотрен стандартный интерфейс связи RS485 (протокол Modbus-RTU), который можно подключить к DCIM (системе управления инфраструктурой центра обработки данных) или системам мониторинга энергосистемы для обеспечения удаленного централизованного управления.

Применение продукта

1. Центры обработки данных и узлы облачных вычислений. Обеспечьте защиту высокоскоростной стабилизации напряжения для серверных шкафов, прецизионных кондиционеров и интерфейсных ИБП в компьютерных залах IDC, устраняя риск перезапуска серверов, вызванный провалами напряжения.

2. Базовая сеть связи и концентраторы 5G: используются для коммутационных источников питания в провинциальных узлах связи, компьютерных залах базовой сети 5G и узлах конвергенции городских сетей, гарантируя, что коммуникационное оборудование не отключится от сети из-за колебаний напряжения.

3. Системы финансовых транзакций: Обеспечить гарантии электропитания на уровне «нулевых отключений» для торговых серверов и сетевого оборудования на фондовых биржах и в банковских центрах обработки данных, гарантируя целостность транзакционных данных и непрерывность бизнеса.

4. Центры управления радио- и телевещанием: используются для оборудования управления телевещанием в системах телевещания, станциях спутниковой связи и компьютерных залах радио- и телевизионных сетей, что позволяет избежать аварий при трансляции, вызванных проблемами с электропитанием.

5. Прецизионное оборудование для обнаружения в высокотехнологичном производстве. Обеспечение источников питания со стабилизированным напряжением для оборудования, которое чрезвычайно чувствительно к колебаниям напряжения, такого как оборудование для проверки полупроводниковых пластин, оптические измерительные приборы и трехкоординатные измерительные машины.

Услуги по настройке

KTAC предоставляет услуги OEM/ODM, включая цвет внешнего вида, метод упаковки, диапазон входного/выходного напряжения и специальные функциональные модули (такие как устройства фильтра электромагнитных помех, устройства молниезащиты, интерфейсы мониторинга RS232/RS485) и т. д. Пожалуйста, свяжитесь с нами для получения индивидуальных решений.

Часто задаваемые вопросы

1. Может ли время отклика от 10 до 40 мс соответствовать требованиям к источнику питания сервера?

ХОРОШО. Согласно стандартной спецификации электропитания ИТ-оборудования, для электропитания серверов обычно требуется время задержки не менее 10 мс. SBWZ-100KVA может выполнить компенсацию напряжения не более чем за 10 мс. В большинстве сценариев колебаний сети собственный источник питания сервера даже не активирует резервное хранилище энергии, обеспечивая настоящую «неощутимую» стабилизацию напряжения.

2. Какая связь между бесконтактным стабилизатором напряжения и ИБП (источником бесперебойного питания)?

Эти два понятия скорее дополняют друг друга, чем заменяют друг друга. ИБП решает проблему «отключения электроэнергии» (за счет подачи питания через аккумуляторы), а стабилизатор напряжения SBWZ решает проблему «нестабильного напряжения». В сценариях с частыми колебаниями напряжения, но с редкими полными отключениями электроэнергии, использование только стабилизатора может значительно улучшить качество электроснабжения; для сценариев, требующих комплексной защиты, перед ИБП рекомендуется разместить стабилизатор напряжения SBWZ, что позволяет уменьшить частое переключение ИБП в аккумуляторный режим из-за колебаний напряжения и продлить срок службы батареи.

3. Насколько верен КПД ≥ 99%? Сколько электроэнергии можно сэкономить в долгосрочной перспективе?

Это значение эффективности основано на тестировании работы при полной нагрузке. При нагрузке 100 кВА и эффективности 99% собственные потери оборудования составляют примерно 1 кВт; при использовании традиционного стабилизатора напряжения сервопривода (с эффективностью 96%) потери составляют примерно 4 кВт. При цене промышленной электроэнергии 0,7 юаня за киловатт-час и 8760 часов в год SBWZ-100KVA может сэкономить примерно (4-1) × 8760 × 0,7 ≈ 18 396 юаней затрат на электроэнергию в год. Эту сумму можно окупить в течение трех лет от первоначальной стоимости оборудования.

4. Поддерживает ли оборудование параллельную работу для обеспечения резервирования?

Да. Несколько SBWZ-100KVA могут быть реализованы через шкаф байпаса для параллельной резервной конфигурации (1+1 или N+1). Когда одно устройство обслуживается или выходит из строя, другое может легко взять на себя нагрузку. Конкретную схему параллельной конфигурации можно получить у наших системных инженеров, которые разработают ее на основе вашей архитектуры распределения электроэнергии на месте.

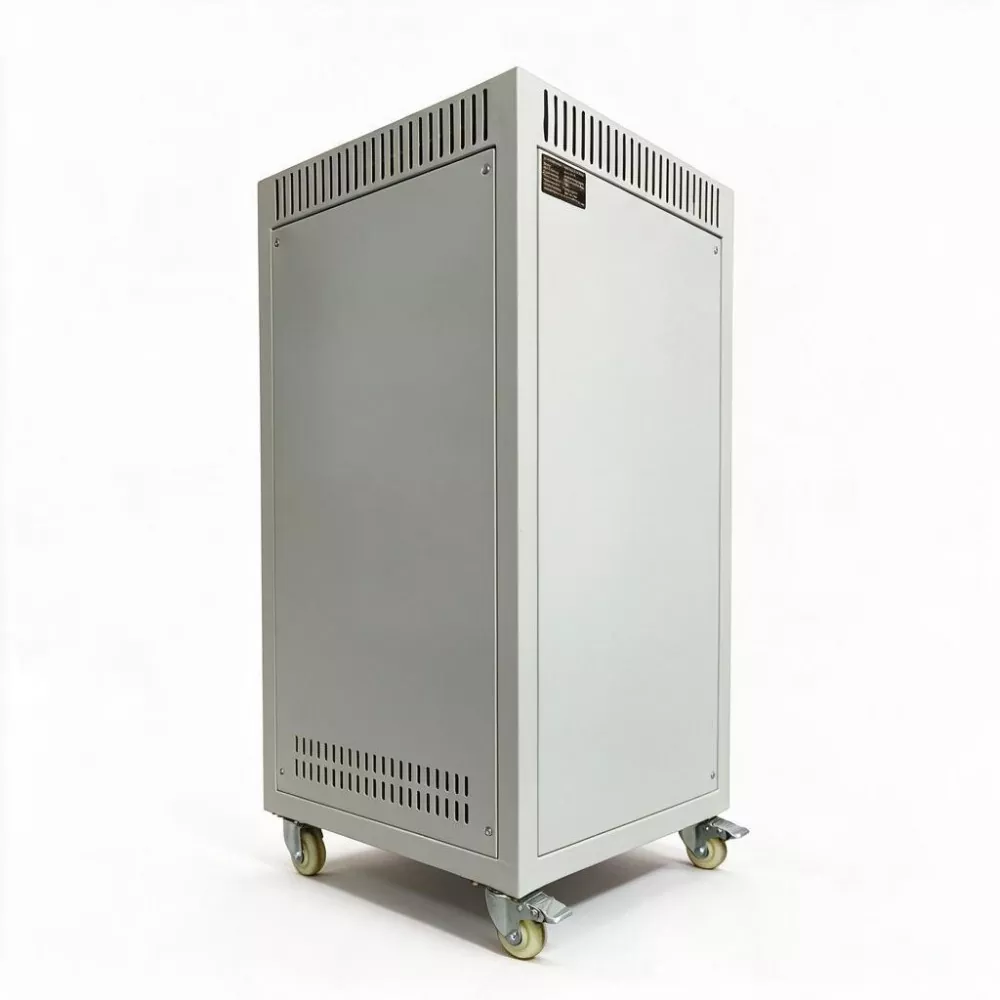

5. Как трехфазный статический АРН SCR мощностью 100 кВА рассеивает тепло?

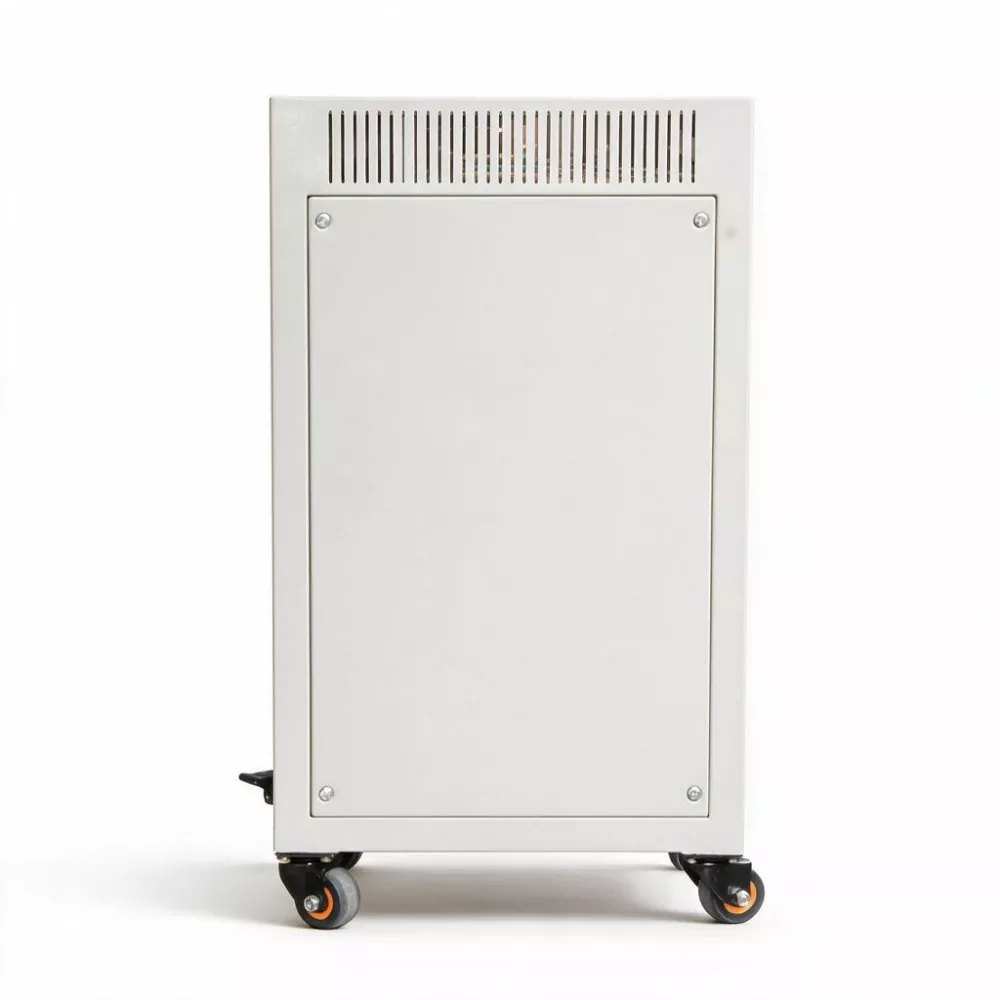

В SBWZ-100KVA используется принудительное воздушное охлаждение с интеллектуальным контролем температуры, при этом впускные и выпускные вентиляционные отверстия расположены на передней и задней сторонах шкафа. Рекомендуется поддерживать температуру окружающей среды в месте установки в пределах от -5℃ до 40℃ и относительную влажность менее 90%. Для оборудования, установленного в центрах обработки данных или помещениях связи, климатическая среда помещения полностью соответствует требованиям; для оборудования, установленного в обычных распределительных помещениях, достаточно обеспечить хорошую вентиляцию.
