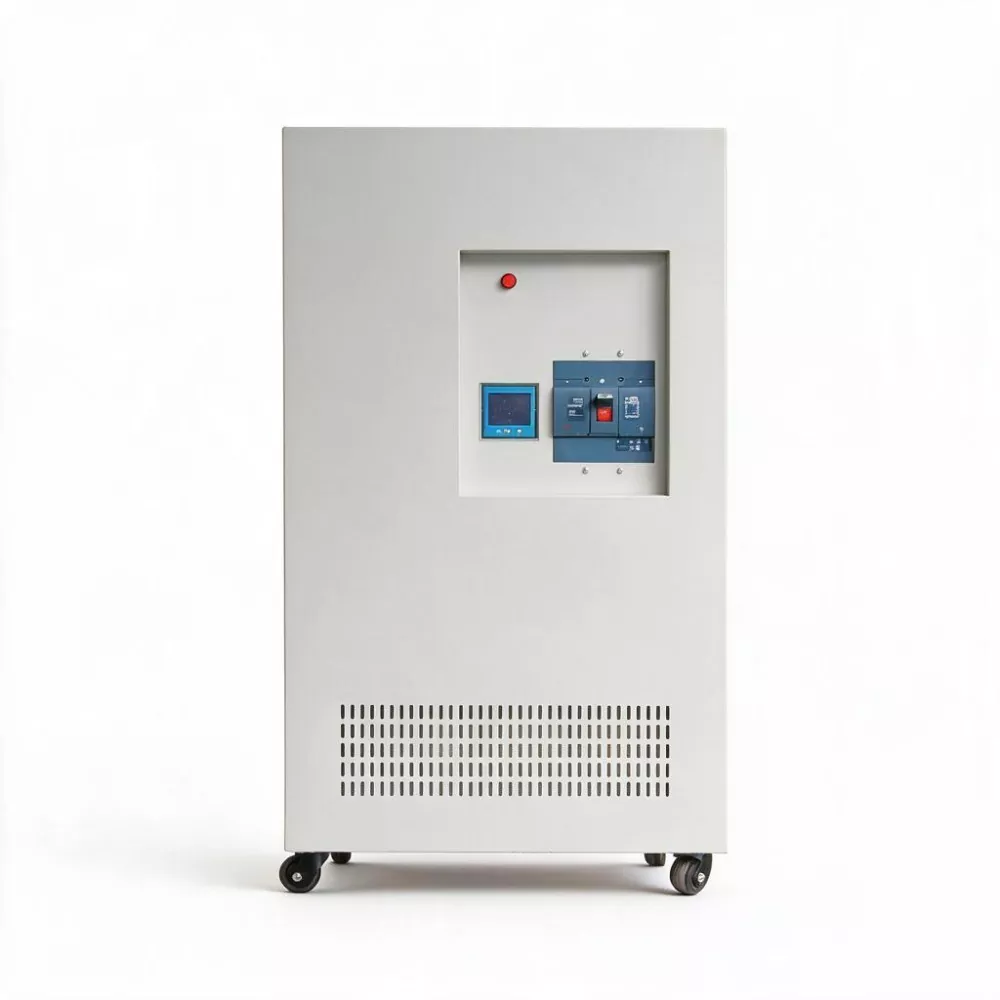

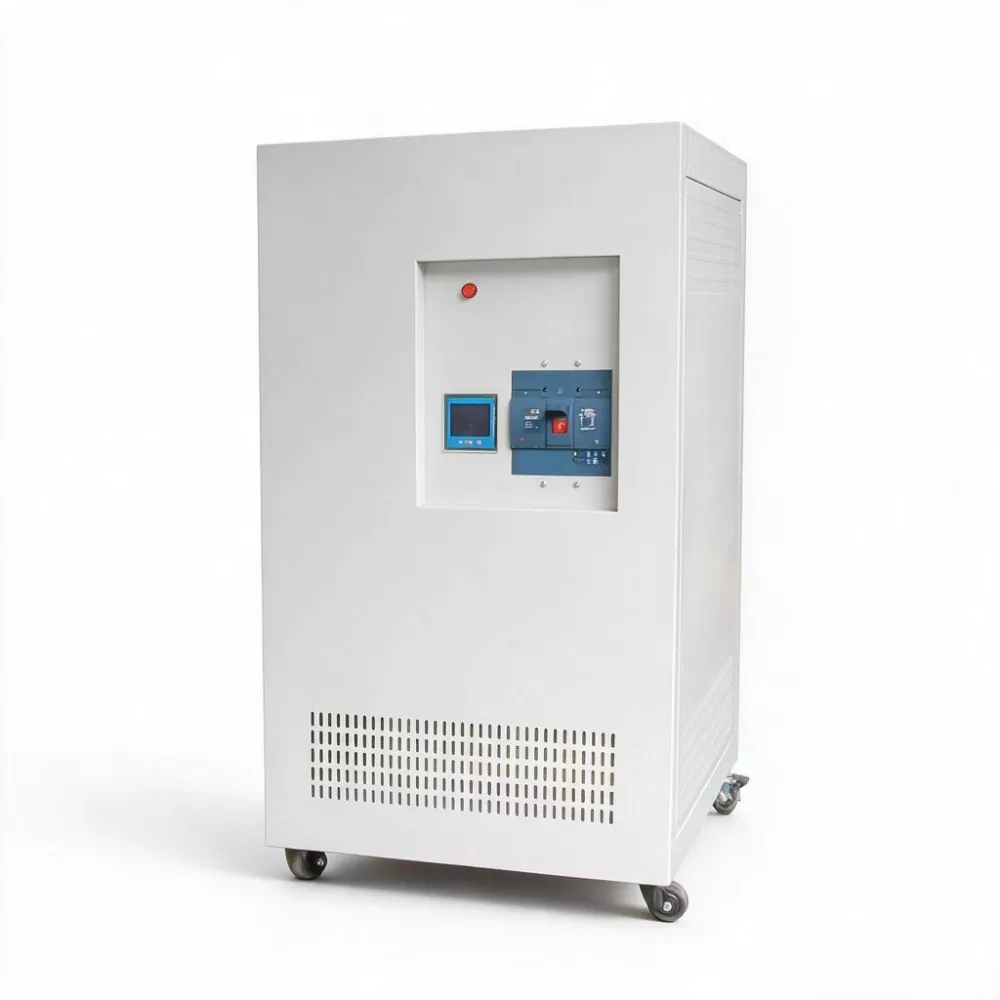

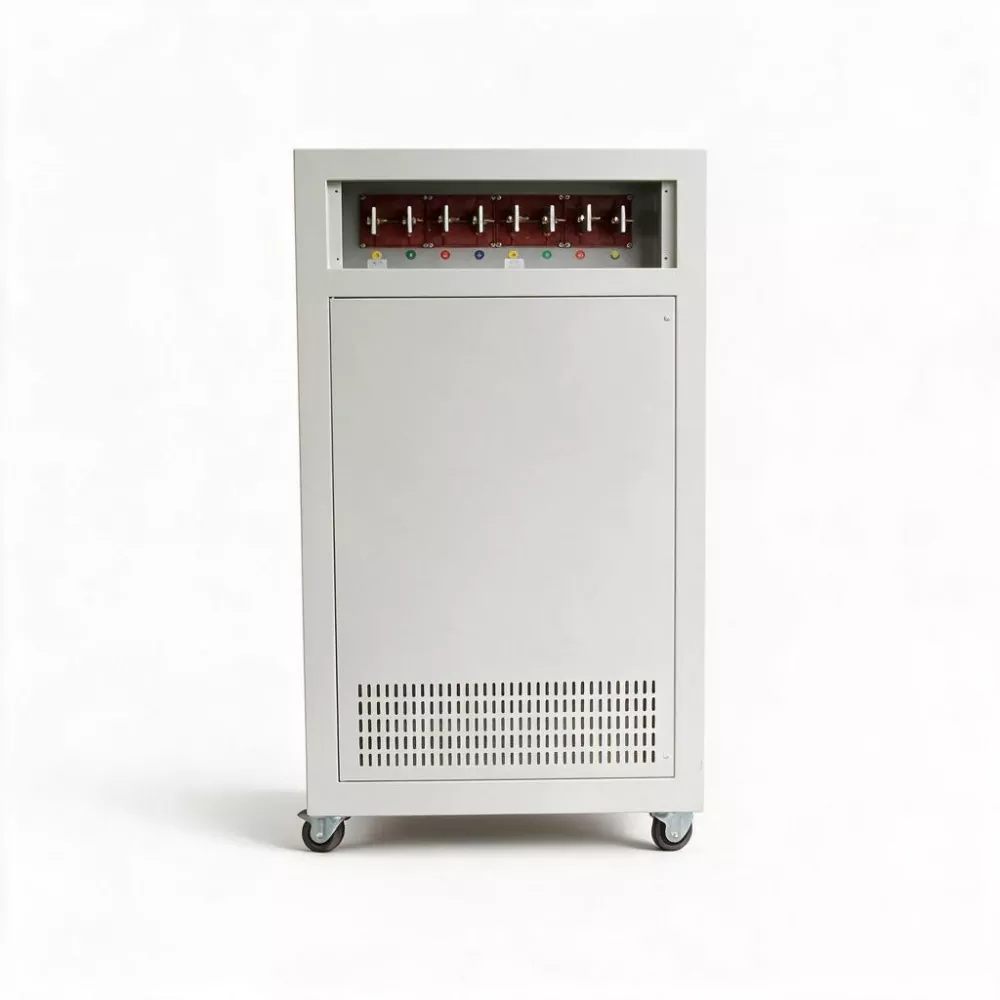

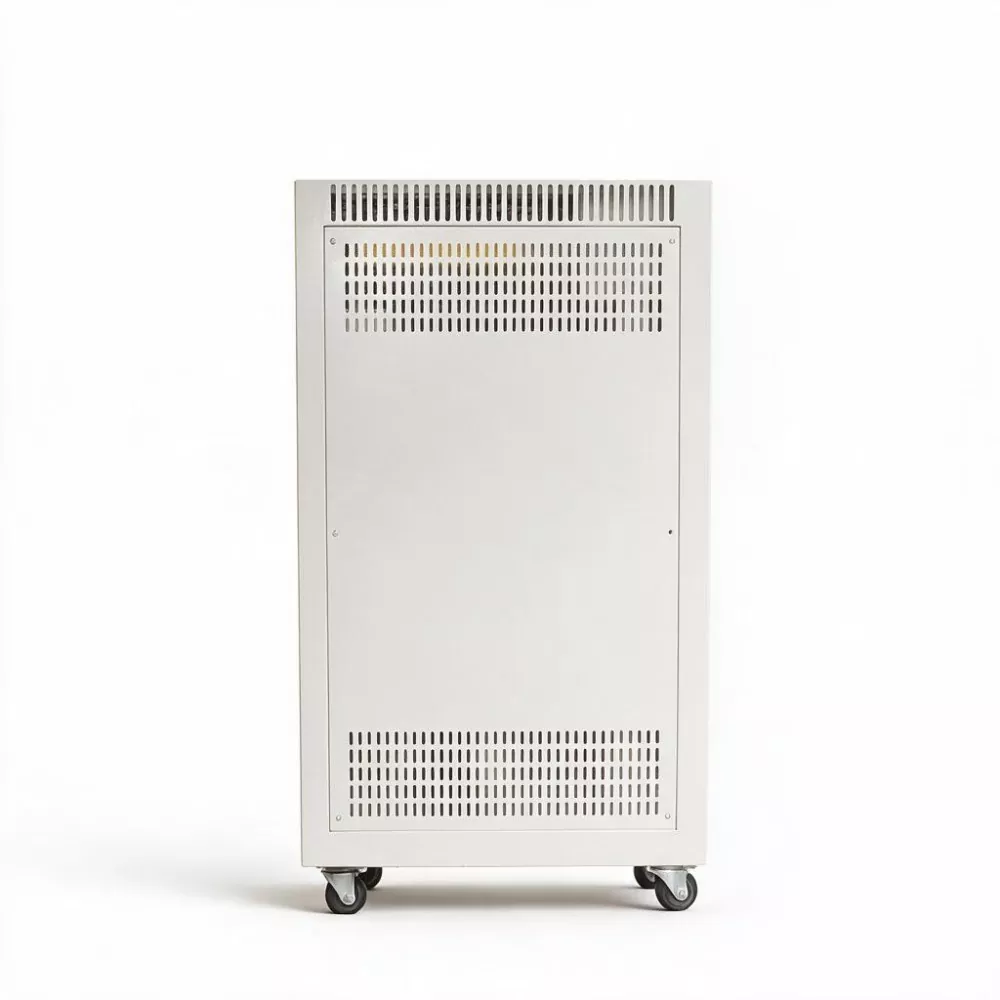

3-фазный статический АРН SCR 500 кВА

3-фазный статический AVR SCR мощностью 500 кВА — это высокопроизводительное цифровое бесконтактное устройство стабилизации напряжения, предназначенное для современных промышленных парков и зон точного производства. При номинальной мощности 500 кВА и выходном токе 760 А он использует цифровое управление DSP и технологию быстрой компенсации SCR для достижения высокоточного регулирования напряжения ± 1% за время отклика 10–40 мс.

Помимо базовой коррекции колебаний напряжения, устройство обеспечивает пассивную изоляцию гармоник для подавления искажений сети, вызванных нелинейными нагрузками, и поддерживает обмен данными с парковыми системами EMS, APF и SVG, реализуя систематическую оптимизацию качества электроэнергии для промышленных систем распределения электроэнергии.

Параметр продукта

Ключевые особенности

1. Большая мощность на уровне парка

Номинальная мощность 500кВА, выходной ток 760А. 3-фазный статический AVR SCR мощностью 500 кВА может быть установлен непосредственно на входной стороне главного распределительного устройства парка или подстанции большого цеха, обеспечивая централизованную защиту стабилизации напряжения для всей распределительной шины (охватывающей десятки устройств и тысячи квадратных метров производственных площадей).

2. Сверхбыстрый отклик от 10 до 40 мс.

Когда в превосходной электросети возникают провалы напряжения или колебания напряжения, вызванные запуском больших групп оборудования в парке, SBWZ-500KVA может выполнить компенсацию в течение миллисекунд, предотвращая распространение колебаний мощности по всему парку и обеспечивая непрерывность электропитания для всех подключенных устройств.

3. Естественное затухание гармоник.

Благодаря эффекту электромагнитной связи изолирующего трансформатора он обеспечивает ослабление характеристических гармоник (5-й, 7-й, 11-й и т. д.), генерируемых на стороне нагрузки, на 30–50 %. При использовании в сочетании с фильтрами активной мощности (APF) он может обеспечить общее соответствие требованиям управления гармониками в парке.

4. Эффективность ≥ 99%

При мощности 500 кВА и среднегодовой нагрузке 60 % SBWZ-500KVA может экономить примерно (500 × 0,6 × 4 % × 8760) ≈ 105 000 кВтч электроэнергии в год по сравнению с традиционными стабилизаторами напряжения сервоприводного типа (с КПД 96%). Для больших парков каждое устройство может сэкономить примерно 70 000–80 000 юаней на затратах на электроэнергию в год (исходя из промышленной цены на электроэнергию 0,7 юаня за кВтч), что принесет значительную экономическую выгоду.

5. Полностью бесконтактный дизайн.

Никаких угольных щеток, серводвигателей, никакого механического износа, что исключает риск перебоев в подаче электроэнергии, вызванных механическими неисправностями традиционных стабилизаторов напряжения. Для индустриальных парков, которым требуется надежность электроснабжения на уровне 99,99%, эта характеристика имеет решающее значение.

6. Функция шлюза качества электроэнергии

Стандартный интерфейс связи RS485 (Modbus-RTU), с возможностью расширения до Ethernet. Загрузка данных о трехфазном напряжении, токе, мощности, коэффициенте гармонических искажений и т. д. в режиме реального времени на платформу EMS, работающая в координации с внешними устройствами компенсации реактивной мощности (SVG, конденсаторными батареями) и APF для создания комплексной системы управления качеством электроэнергии с замкнутым контуром.

Применение продукта

1. Индустриальный парк высоких технологий: обеспечивает централизованное управление качеством электроэнергии для низковольтной шины главного распределительного помещения в парке, обеспечивая качество электроснабжения таких предприятий, как информационные технологии, биомедицина и точные приборы на территории парка.

2. Основная распределительная система крупного производственного предприятия. Трехфазный статический AVR SCR мощностью 500 кВА, установленный сбоку от главного распределительного шкафа завода, обеспечивает стабильность напряжения и защиту от гармонических искажений на всей территории завода (охватывая несколько цехов).

3. Производство полупроводников и панелей: Обеспечивает общезаводскую защиту стабилизации напряжения для систем завода (МАУ, ФФУ, холодильных установок, групп воздушных компрессоров) заводов по производству пластин и панелей, обеспечивая стабильность параметров окружающей среды в чистых цехах.

4. Промышленная база новой энергетики: используется для систем распределения электроэнергии заводов по производству фотоэлектрических модулей и суперзаводов по производству литиевых батарей, устраняя колебания напряжения, вызванные крупномасштабными остановками производственного оборудования на производственных линиях, и обеспечивая стабильную работу автоматизированных производственных линий.

5. Узел микросети индустриального парка: выступает в качестве узла стабилизации напряжения в микросети парка (фотоэлектрические + накопители энергии + зарядные станции), координируя баланс спроса и предложения между распределенными источниками энергии и нагрузками.

Услуги по настройке

KTAC обеспечивает комплексную настройку OEM/ODM для SBWZ-500KVA в соответствии с конкретными требованиями проекта, условиями объекта и спецификациями бренда.

Конфигурация напряжения: Диапазон входного напряжения (стандартный ±20%, более широкий доступен по запросу) и выходное напряжение (380 В/400 В/415 В), установленные на заводе в соответствии с вашей распределительной системой.

Корпус и защита: Стандарт IP20 для установки внутри помещения; Доступно обновление до IP54 для использования на открытом воздухе или в пыльных условиях с дополнительными модулями солнцезащитного экрана, теплоизоляции и обогрева/осушения.

Связь и мониторинг: стандарт RS485 (Modbus-RTU); дополнительные модули Ethernet, Profibus-DP или промышленного Интернета вещей для интеграции с платформами EMS, SCADA или DCS.

Функциональные модули: По запросу могут быть интегрированы встроенная фильтрация электромагнитных помех, защита от перенапряжения (SPD) или выделенные интерфейсы координации APF/SVG.

Параллельная работа: резервированные параллельные конфигурации (2 или 3 устройства) с разделением нагрузки и автоматическим переключением при сбое, разработанные для критически важных приложений, требующих доступности 99,99%.

Брендинг и документация: индивидуальный цвет, печать логотипа, дизайн упаковки и многоязычные руководства, адаптированные к требованиям вашего бренда.

Часто задаваемые вопросы

1. В чем разница между SBWZ-500KVA, APF и SVG? Как они работают вместе?

· SBWZ-500KVA отвечает за стабильность напряжения: быстро компенсирует колебания напряжения и удерживает его в пределах ±1%.

· APF отвечает за контроль гармоник: он динамически компенсирует и фильтрует характерные гармоники, генерируемые нагрузкой.

· SVG отвечает за компенсацию реактивной мощности: он быстро и динамично компенсирует реактивную мощность системы, улучшая коэффициент мощности.

Эти трое дополняют друг друга. SBWZ-500KVA загружает данные о качестве электроэнергии через интерфейс связи на платформу EMS, а EMS интеллектуально планирует активацию APF и SVG на основе состояния системы, образуя полную систему управления качеством электроэнергии с замкнутым контуром.

2. Каковы требования к входному электрооборудованию, соответствующему мощности 500кВА?

Номинальный ток трехфазного источника питания 380 В 500 кВА составляет примерно 760 А. На входном конце рекомендуется установить рамочный выключатель (АКВ) на ток не менее 1000А. Рекомендуется медная шина для входящей линии иметь размеры TMY 80×6 мм или больше, а входящий кабель должен иметь 2 YJV 3×185 мм² + 2×95 мм², включенные параллельно, или одиночный YJV 3×300 мм² + 2×150 мм². Конкретную конфигурацию необходимо рассчитывать на основе фактической схемы распределительной системы и длины линии.

3. Можно ли установить трехфазный статический AVR SCR мощностью 500 кВА на открытом воздухе?

Стандартный SBWZ-500KVA предназначен для установки внутри помещений (уровень защиты IP20). Если требуется установка на открытом воздухе (например, в распределительном помещении контейнерного типа или в наружной коробчатой ​​подстанции), уровень защиты можно повысить до IP54 (для защиты от пыли и брызг), а также добавить дополнительную защиту от солнца, теплоизоляционные слои и нагревательные устройства для осушения. Пожалуйста, заранее сообщите нам об условиях установки.

4. Как можно настроить несколько блоков SBWZ-500KVA для резервной параллельной работы?

Через специальный шкаф параллельного управления можно параллельно эксплуатировать два или три стабилизатора мощностью 500 кВА. Параллельная система поддерживает распределение нагрузки и резервное резервирование — когда одно устройство выходит из строя или требует обслуживания, остальные устройства могут автоматически принять на себя всю нагрузку. Параллельная схема должна быть определена на этапе разработки проекта. Пожалуйста, свяжитесь с нашими системными инженерами для получения подробных планов конфигурации.

5. Есть ли какие-либо особенности при транспортировке и установке оборудования?

Вес нетто SBWZ-500KVA составляет 886 кг. При транспортировке требуются вилочные погрузчики или подъемное оборудование. В нижней части шкафа имеются стандартные разъемы для вилочных погрузчиков и подъемные кольца. Фундамент для установки следует залить бетоном С30 и оставить отверстия для винтов для крепления оборудования. После установки шкафа его необходимо выровнять (с допуском ±2 мм/м), а затем подключить медные шины входящих и отходящих линий.
